10 km laser afstandsmattermodule voor anti -drone -stest

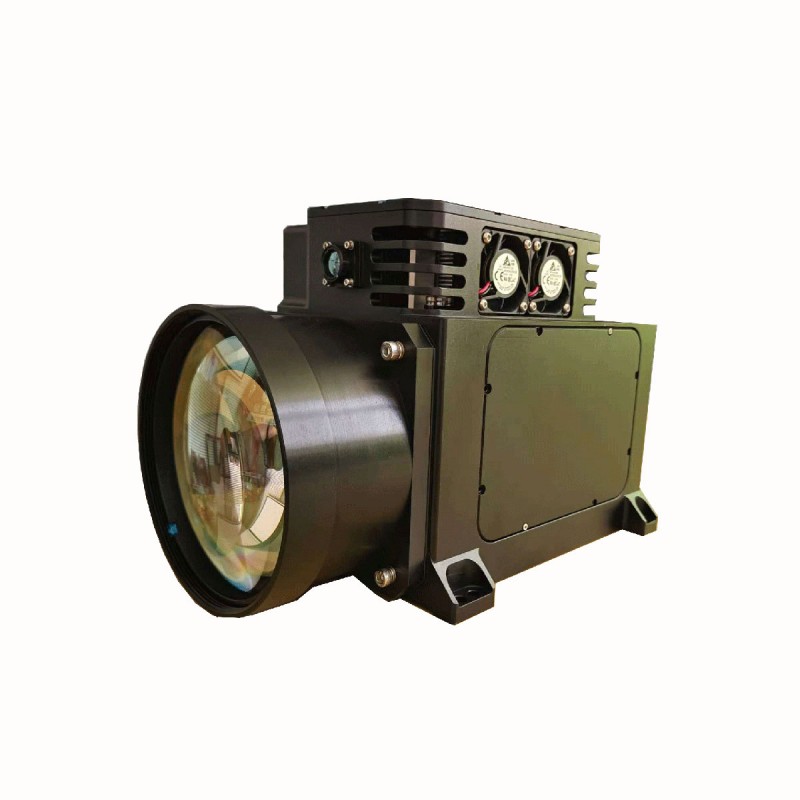

De STA-WR10000X is een speciale laserbereikmodule voor het meten van UAV-doelen. Het is ontwikkeld op basis van een 1064 nm YAG-laser, met een grote divergentiehoek van maximaal 0,8 MRAD en hoogwaardige laserstraal. Het kan gemakkelijk worden vergrendeld op een UAV -doelwit met een reflectiegebied van 0,1 m² op een afstand van 10 km en een UAV -doelwit meten met een reflectiegebied van 2㎡ UAV -doelwit tot 15 km afstand.

Stuur onderzoek

Productomschrijving

a) in staat tot zelfcontrolerende informatieresponsfunctie;
b) Feedback van foutlocatie en foutmodus;
c) in staat tot seriële communicatie.

Productparameters

Model	STA-WR10000X	Aantekeningen
Golflengte	1064nm
Divergentiehoek	0,8 ± 0,1 mard
Maximaal bereik	≥ 10000m	Reflecterend gebied 0,1 m² UAV
Maximaal bereik	≥15000m	Reflecterend gebied 2 m² UAV
Mini -variërend	≤150m
Nauwkeurigheid	± 2m （rms）
Variërend frequentie	1. 5, 10, 20Hz verstelbaar
Interface	RS422	Aanpasbaar
Voedingsspanning	24V	Aanpasbaar
Niet-parallellisme tussen optische as en montageferentievlak	≤2mrad
Werkverbruik	≤100W (@20Hz)
Werktemperatuur	-40 ℃～+60 ℃
Opslagtemperatuur	-50 ℃～+70 ℃
Maat	≤288 × 165 × 191 mm
Gewicht	≤6,5 kg

Verduidelijking: zichtbaarheid ≥ 20 km, vochtigheid ≤ 80%, UAV Doelreflectiviteit 0,3.

Elektrische interface

Pin	Definiëren	Aantekeningen
1	VCC	+24V anodaal
2
3
4
5	GND	Negatieve pool van stroomvoorziening
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Communicatie GND
14	Syn+	RS422 Differentiaal extern timingsysteem, breedte> 10us.
15	Syn-	RS422 Differentiaal extern timingsysteem, breedte> 10us.
