Lidar Ceilometer voor meteorologie

Maximaal clouddetectiebereik: 49210ft
Ruimtelijke resolutie: 5m
Detecteerbare wolkenlagen: 5 lagen

Meteorologische observatie en weersvoorspellingen
Luchtvaartweerondersteuning (luchthavens, helihavens)
Ondersteuning voor maritiem weer (schepen, offshore-platforms)
Militaire weerondersteuning
Milieumonitoring (atmosferische aerosolen, verontreinigende stoffen)
Weermodificatie (richtlijnen voor regenverbeteringsoperaties)
Wetenschappelijk onderzoek en onderwijs (atmosferische wetenschap en teledetectietraining)
Meting van integrale bewolking

Opmerking: Dit product heeft de relevante certificering verkregen van de meteorologische autoriteit. De prestatiespecificaties, het aanpassingsvermogen aan de omgeving en de meetnauwkeurigheid voldoen allemaal aan de eisen van meteorologische observatienormen. De meetgegevens zijn betrouwbaar en de eenheid werkt stabiel, wat een betrouwbare monitoringgarantie biedt voor meteorologische observatiediensten.

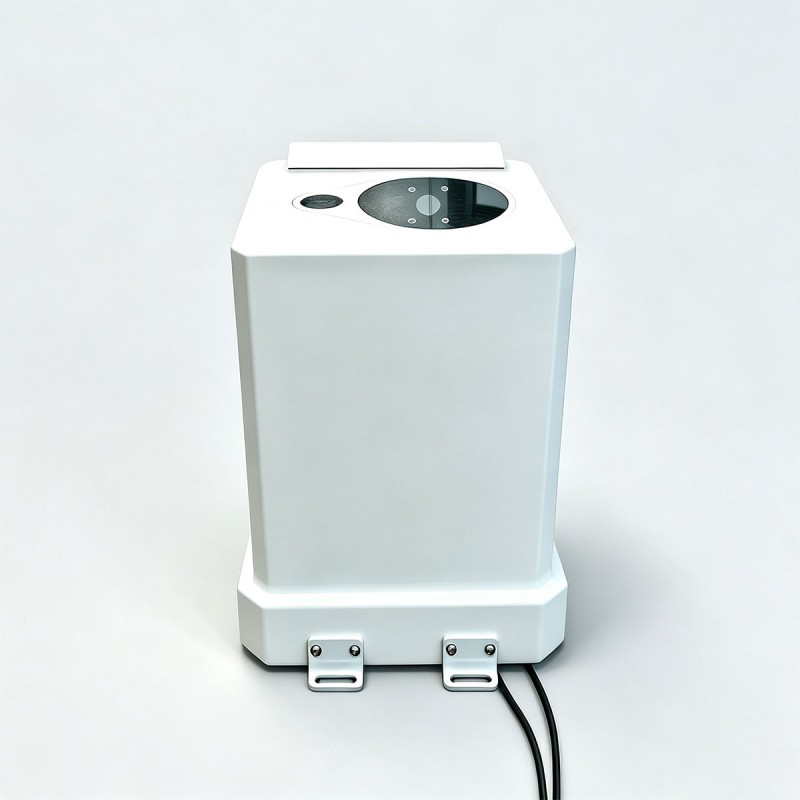

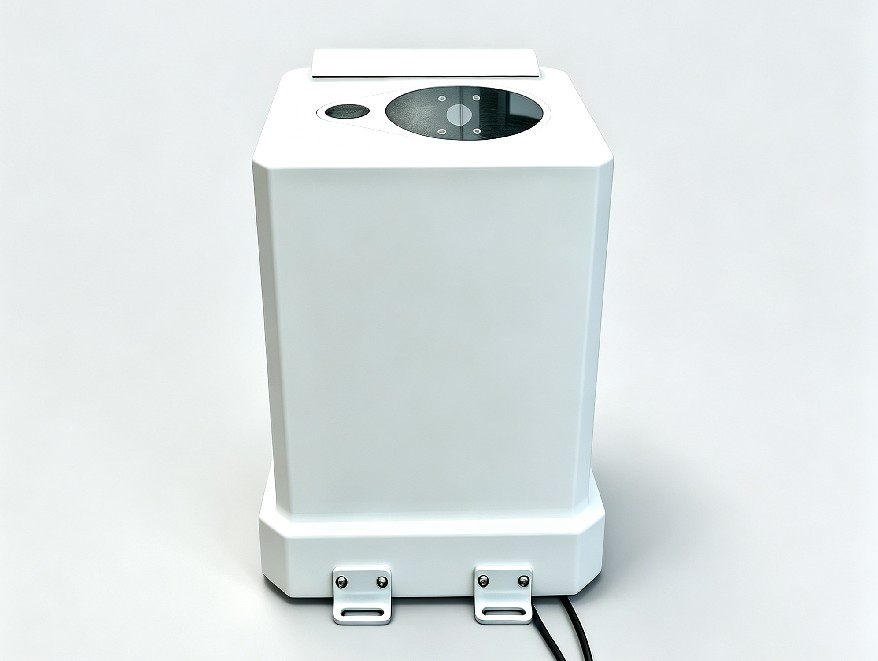

De STA-LC56 laserceilometer is een Mie-verstrooiende lidar. Het maakt gebruik van het Mie-verstrooiende effect van atmosferische aërosoldeeltjes op laser om aerosolen zoals stof en wolkenmistdeeltjes in de lagere atmosfeer onder de 15 km (49210ft) te detecteren. Vergeleken met andere verstrooiingsmechanismen heeft Mie-verstrooiing een grotere verstrooiingsdoorsnede en sterkere echosignalen. Omdat de meeste atmosferische aërosoldeeltjes zich op lage hoogten bevinden, kan detectie gemakkelijk worden uitgevoerd. Het instrument wordt ingezet voor observatie van de hoogte van de wolkenbasis en de geïntegreerde hoeveelheid wolken op luchthavens, schepen, mobiele onderzoeksvoertuigen, meteorologische stations en andere scenario's.

De ceilometer werkt volgens het laserbereikprincipe en zendt periodieke laserpulsen de atmosfeer in. De ontvanger vangt terugverstrooide echosignalen op van wolken en de atmosfeer. De processor verwerkt en berekent de ontvangen signalen omgekeerd om atmosferische uitstervingscoëfficiënten op verschillende hoogten te verkrijgen, om wolkenlagen te identificeren en de hoogte van de wolkenbasis te berekenen.

Belangrijkste functies
a) Het kan de hoogte van de wolkenbasis, de dikte van de wolkenlaag en de hoogte van de atmosferische grenslaag in realtime meten en weergeven, en verticale zichtbaarheidsgegevens uitvoeren onder verduisterde luchtomstandigheden.
b) Het ondersteunt meerlaagse wolkendetectie, waarbij maximaal 5 wolkenlagen worden geïdentificeerd en gemeten, en de wolkenbasishoogte, wolkendikte en geïntegreerde wolkenhoeveelheid van elke laag synchroon worden uitgevoerd.
c) Het is uitgerust met een automatische zelfcontrolefunctie om de bedrijfsstatus en werkparameters van de kerncomponenten te controleren, waardoor een stabiele werking van de apparatuur wordt gegarandeerd.
d) Het ondersteunt parameterconfiguratie via externe terminalsoftware en beschikt over uitschakelbeveiliging. Alle geconfigureerde parameters kunnen na stroomuitval permanent en zonder verlies worden opgeslagen.
e) Het uitvoergegevensformaat voldoet volledig aan de ceilometerspecificaties die zijn gespecificeerd in de Surface Meteorological Observation Data Dictionary, waardoor gestandaardiseerde gegevensuitvoer wordt gerealiseerd en gemakkelijk kan worden gekoppeld aan meteorologische bedrijfssystemen.
f) Geïntegreerd met intelligente automatische besturingsfuncties, waaronder zelfreiniging van de optische lens en zelfverwarming van de apparatuur, die zich aanpast aan complexe werkomgevingen buitenshuis.
g) Ingebouwde gegevensopslag ondersteunt continue registratie en bewaring van historische monitoringgegevens gedurende maar liefst 3 maanden, waardoor gegevensbeoordeling en -analyse wordt vergemakkelijkt.

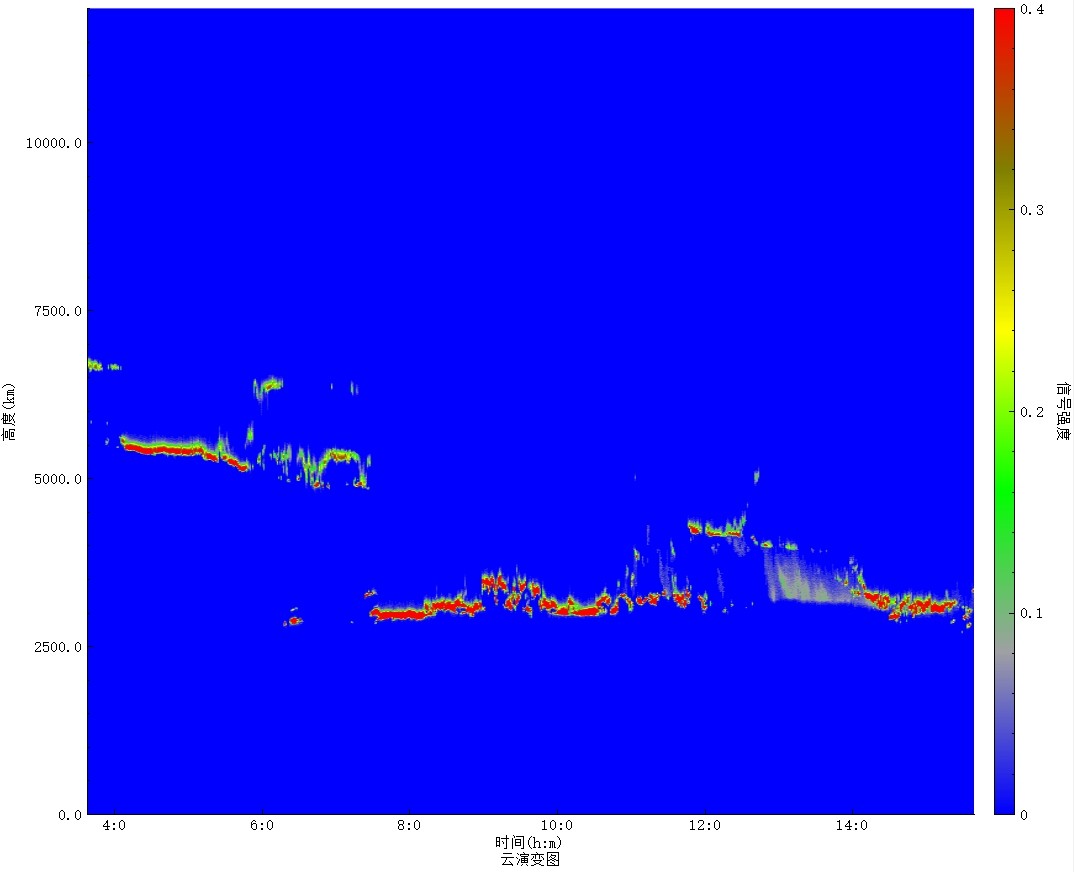

Diagram van de evolutie van de cloud

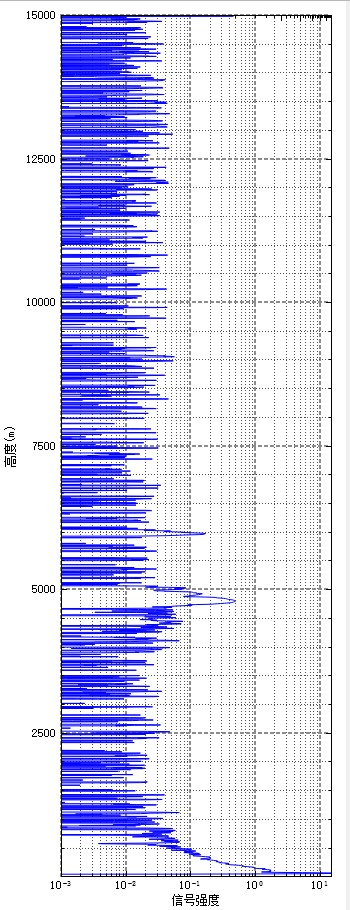

Curve-weergave
