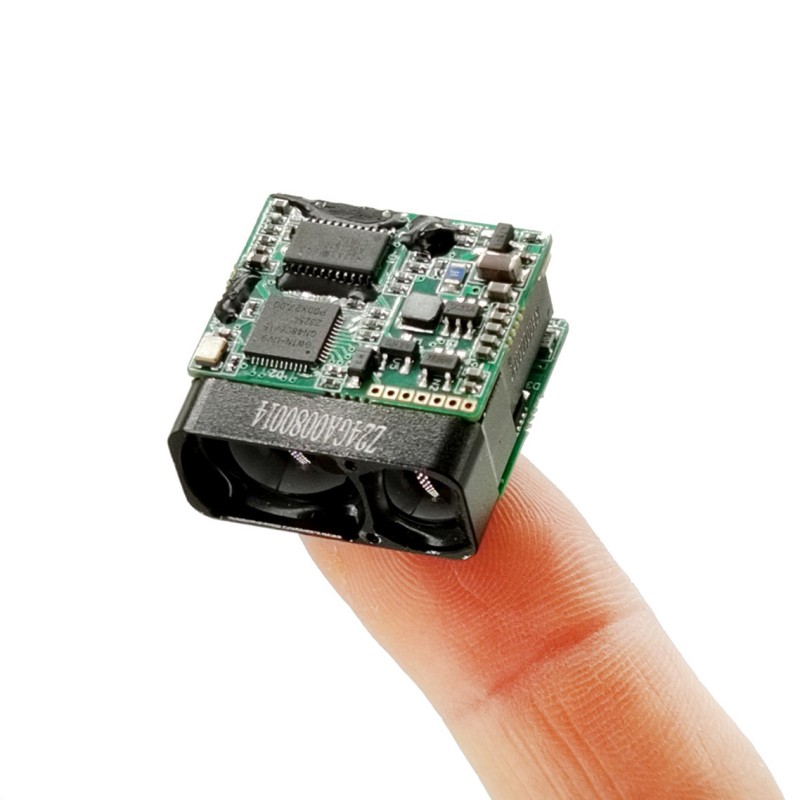

1200 m micro laser afstandsmattermodule (LRF)

De STA-D09A Miniature Laser Ranging-module maakt gebruik van een 905 nm halfgeleiderlaser, die de kenmerken heeft van lange afstand, laag stroomverbruik, kleine grootte en oogveiligheid. Het is zeer geschikt voor het integreren van kleine onbemande luchtvoertuigpods, handheld nachtzichtapparatuur, thermische beeldvorming en andere apparatuur.

Max Bereik: 1200m
Variërende nauwkeurigheid: ± 1m
Variërende frequentie: single-shot variërend, 1Hz, 2Hz
Gewicht: 10 g ± 0,5 g

Stuur onderzoek

Productomschrijving

Belangrijke functies

Semiconductor lasertechnologie: superieure betrouwbaarheid, compactheid en lager stroomverbruik dan traditionele time-of-flight (TOF) -bereiken, waardoor integratie in draagbare en ruimtebeperkte apparaten mogelijk wordt.

Productprestatie -index

Serienummer	Projectnaam	STA-D09A
1	Human Eye Safety	Ja
2	Lasergolflengte	905 nm
3	Laser -divergentiehoek	1 × 6 mrad
4	Ontvangveld ontvangen	~ 20 mrad
5	Zendkaliber	Φ10 × 7,5 mm
6	Kaliber ontvangen	Φ15 × 10 mm
7	Variërend bereik	5 ~ 1200m
8	Variërend nauwkeurigheid	± 1m
9	Het meten van frequentie	Single-shot variërend, 1Hz, 2Hz
10	Nauwkeurigheidspercentage	≥98%
11	Valse alarmpercentage	≤1%
12	Gegevensinterface	UART （TTL_3.3V）
13	Voedingsspanning	DC 3 ~ 5 in
14	Stroomverbruik	Standby: ≤0.6w@3.3V; Werk: ≤1w@3.3V;
15	Stroomverbruik	Standby: ≤0.6w@3.3V; Werk: ≤1w@3.3V;
16	Gewichten	10 ± 0,5 g
17	Grootte （L × W × H）	≤26 × 25 × 13,5 mm
18	Bedrijfstemperatuur	-20 ~ ＋ 60 ℃
19	Opslagtemperatuur	-30 ~ ＋ 60 ℃
20	Schok	1200 g, 1ms
21	Trilling	5 ~ 50 ~ 5Hz, 1 octaaf/min, 2,5 g
22	Betrouwbaarheid	MTBF ≥ 1500H
23	Opstarttijd	≤200ms;
24	Elektrische interface	Socket: 0.8WTB-6AB-01 Plug: 0.8WTB-6Y-2

Module compositie

De belangrijkste componenten van het Laser Rangefinder -product zijn als volgt:

a) het ontvangen en verzenden van componenten;

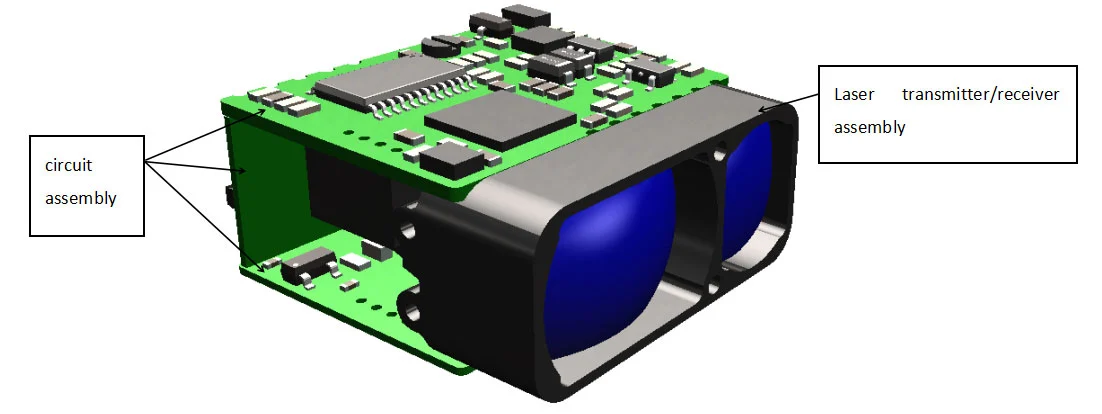

b) Circuitcomponenten; 26 mm x 25 mm × 13,5 mm (L × W × H), het gewicht is ≤10 g ± 0,5 g en het uiterlijk wordt getoond in Fig.1.

1200m Micro Laser Rangefinder Module Lrf

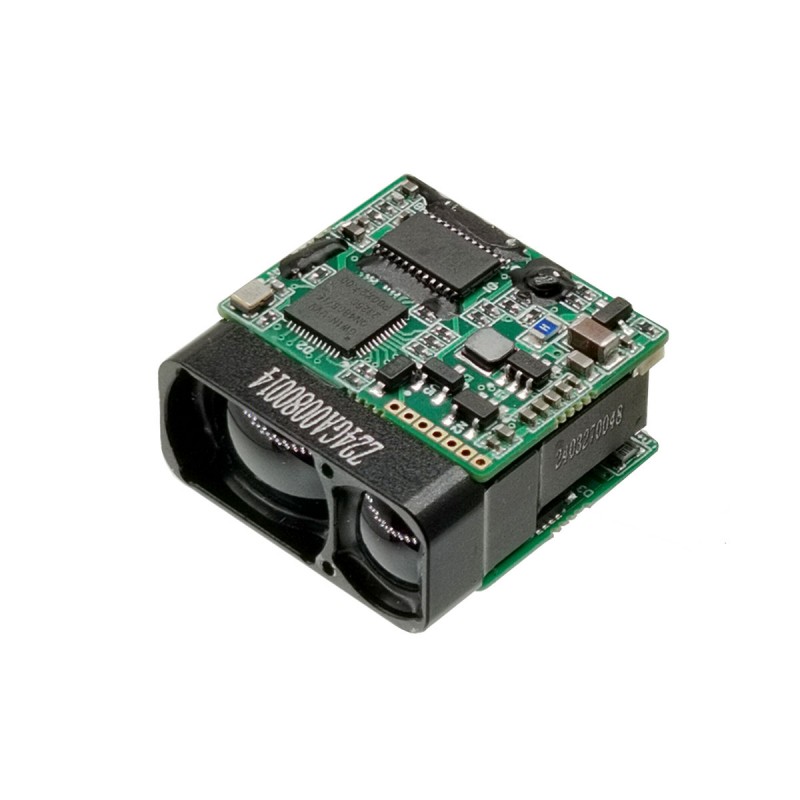

Figuur 1 Product uiterlijk

Structuurinstallatie -interface

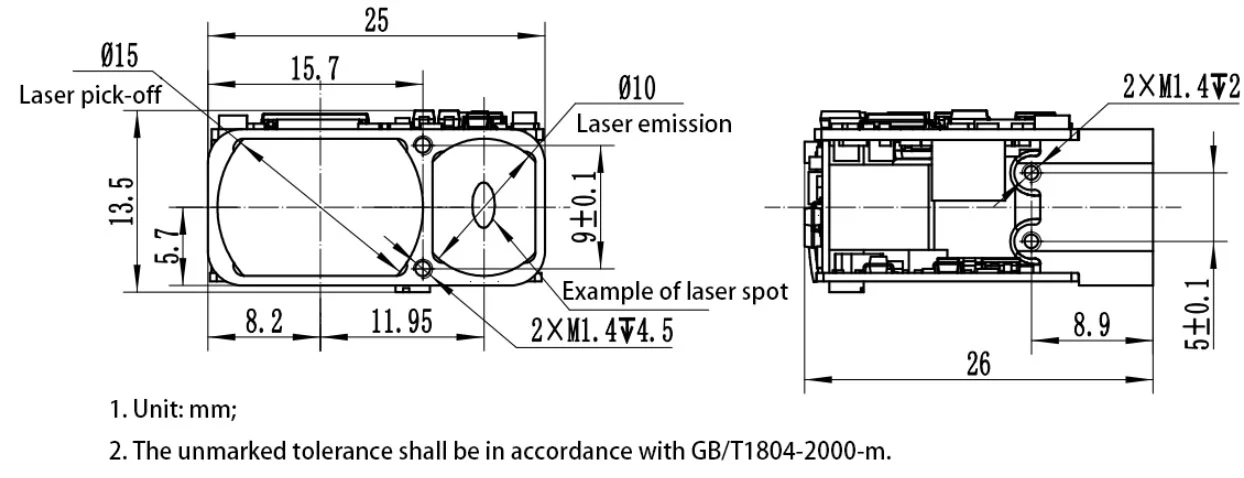

De externe afmetingen van de mechanische en optische interfaces worden getoond in figuur 2.

1200m Micro Laser Rangefinder Module Lrf

Figuur 2 Mechanisch en optisch interface -diagram

Elektrische interface

De vereisten voor elektrische interface zijn als volgt:

a) Voedingsspanning:3V ~ 5.5V (typische waarde 3.3V of 5V);

b) Stand -by stroomverbruik:≤ 0,8 W;

c) Gemiddeld stroomverbruik:≤ 1W;

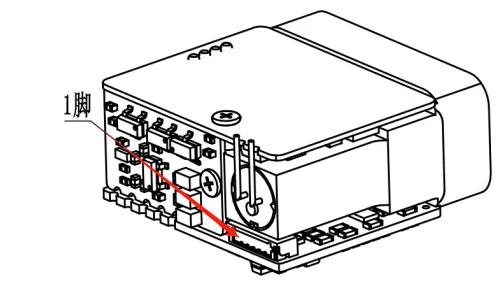

d) Het bovenste computeruiteinde bereikt verknopingstests met de afstand meetmachine-uiteinde 0.8WTB-6AB-01 connector (Yueqing Huabao) via de 0.8WTB-6y-2-connector. De definities van de voeding- en communicatiepoortpennen op het afstandsmeteruiteinde worden weergegeven in tabel 1 en de connector -pinposities worden weergegeven in figuur 3.

Tabel 2 Definitie van elektrische pin van de product

Pin	Etikettering	Definitie van elektrische kenmerken	Signaalrichting
1	Power-one
2	Ttl_rxd	Signaalinvoerpoort	Host computer naar afstandsmeter
3	Ttl_txd	Signaaluitgangspoort	Rangefinder om de computer te hosten
4	NC
5	Voeding+
6	GND

1200m Micro Laser Rangefinder Module Lrf

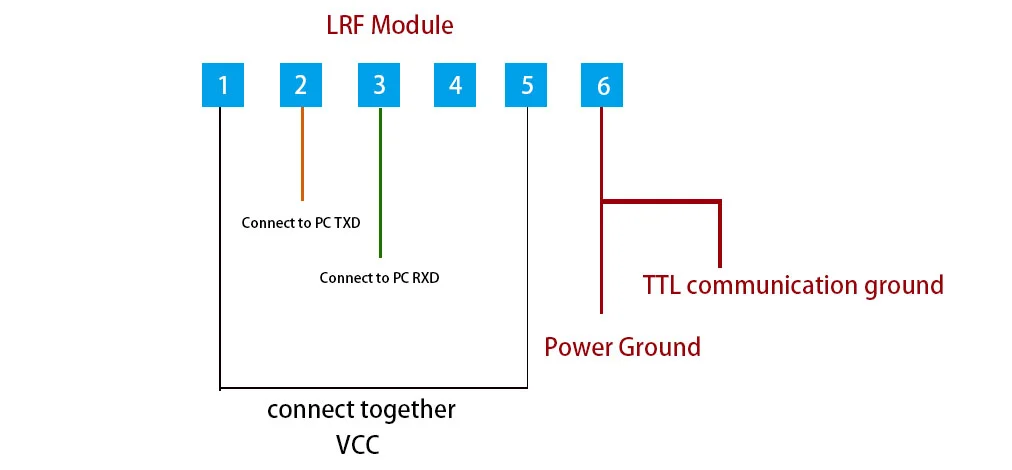

Elektrisch verbindingsdiagram

1200m Micro Laser Rangefinder Module Lrf

Modulecommunicatie

Gegevens

♦ Baud -tarief: 115200bps;

♦ Single byte transmissie -indeling: inclusief 1 startbit, 8 databits, geen controle, 1 stopbit, 8bit gegevens worden eerst in laag en vervolgens hoog;

Protocol

Enkelvoudige opdracht

OPMERKING: Verzend de verificatiecode = byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Ontvangen verificatiecode = byte 1 + byte 2 + byte 3 + byte 4 + byte 5 + byte 6 + byte 7.

Stuur naar de Ranging Module

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	0x88	0xff	0xff	0xff	0xff	Controleer code

De variërende module keert terug

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	Freq	status	0xff	Gegevens_H	Gegevens_l	Controleer code

Status = 0, faalt continue meting; Data_h = 0xff, data_l = 0xff; Status = 1, lukt continue meting; Data_h = hoge byte van het meetresultaat; Data_l = lage byte van het meetresultaat.

Freq = 0x89, 1Hz voor variërend; Freq = 0xa9, 2Hz voor variërend; Freq = 0xb9, 5Hz voor variërend; Freq = 0xf9 voor de askalibratiemodus (de asstatus wordt eenmaal teruggestuurd na ontvangst van de Axis -kalibratie -instructie).

Stop met meten

Stuur naar Ranging Module:

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	0x8e	0xff	0xff	0xff	0xff	Controleer code

De variërende module keert terug:

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	0x8e	status	0xff	0xff	0xff	Controleer code

Status = 0, de continue meting is niet gesloten; Status = 1, de continue meting is succesvol om te worden gesloten.

Opmerking:De gegevens worden geretourneerd in hexadecimaal en alle gegevensresultaten worden uitgevoerd door de echte gegevens met 10 te vermenigvuldigen;

Voorbeeld:DIST = 2000.3M, de uitvoergegevens zijn 20003, die wordt omgezet in hexadecimaal als 4E23, dat wil zeggen, data1 = 0x4e en data2 = 0x23.
