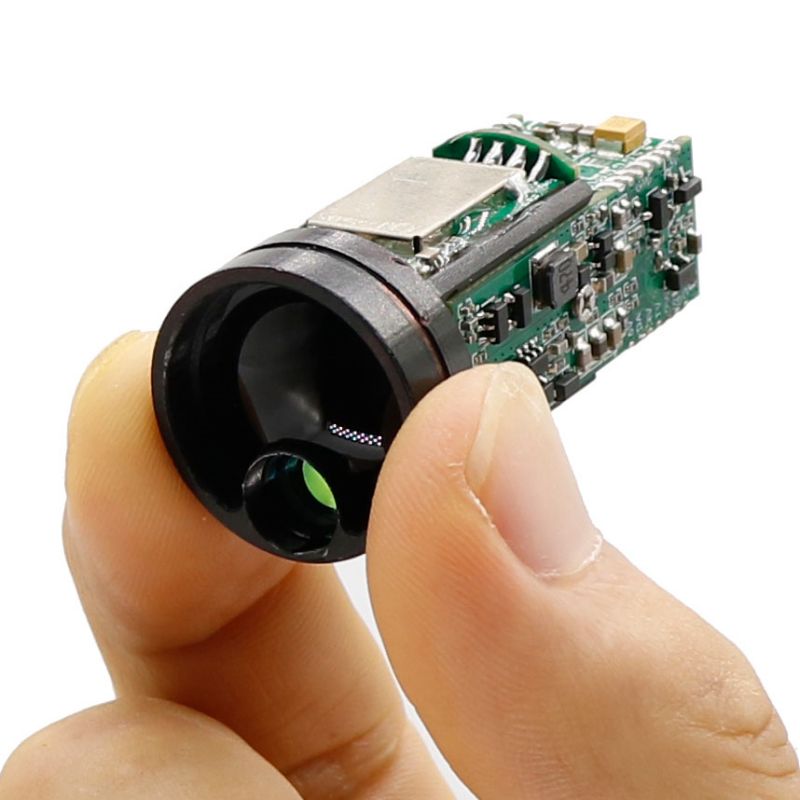

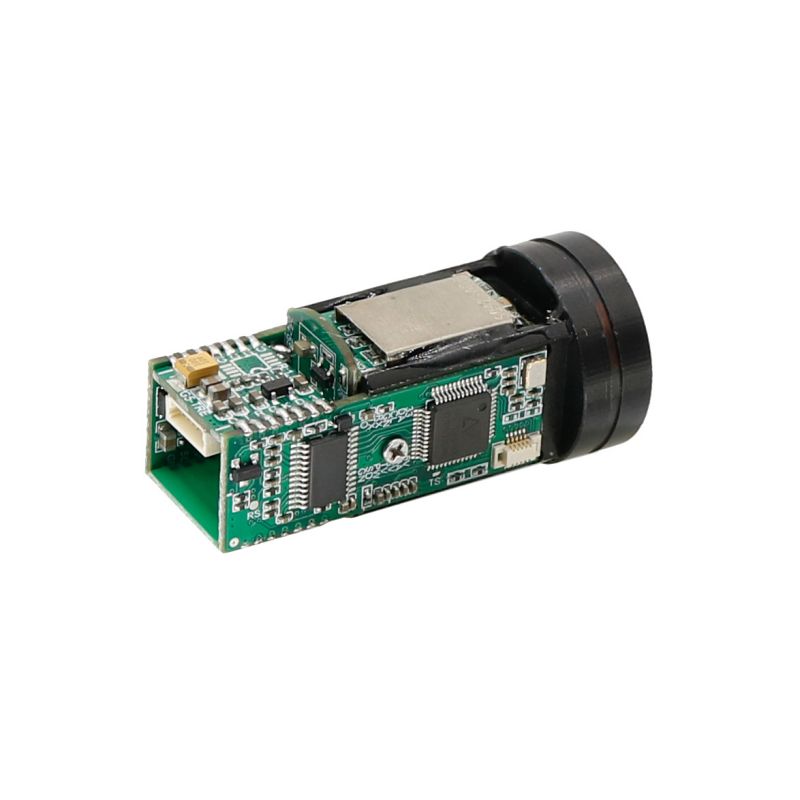

1200m Rangefinder -module

De 1200m Rangefinder -module is een nieuwe lichtgewicht en compacte variërende module, die werkt op een golflengte van 905 nm. Het productmeetbereik is 1200 m. Met behulp van de UART-TTL-interface, uitgerust met testsoftware, handig voor verdere ontwikkeling, met de kenmerken van klein formaat, lichtgewicht en betrouwbare prestaties. Het kan worden gebruikt in luchtvaart, communicatie, geologie, politie, buitensporten en andere gelegenheden.

Model:STA012X

Stuur onderzoek

Productomschrijving

1200m Rangefinder module prestatie -indicatoren

● Ingebouwde algoritme voor verbetering, hoge infraroodbeeldkwaliteit;
● Standaard piccadini -geleidrail, gemakkelijk te installeren en te verwijderen;
● Klein volume, lichtgewicht, laag stroomverbruik;
● Geschikt voor nachtjacht, buitensporten, enz.

project	Technische parameter
lasergolflengte	905 nm
Bereikbereik	5m-1200m
variërend nauwkeurigheid	± 0,5 m
Afstandsmetingfrequentie	1Hz
Kwadrant meetsnelheid	≥98%
Valse alarmpercentage	≤1%
divergentiehoek	≤6 mrad
Ontvang kaliber	18 mm
Communicatie -interface	UART-TTL
voedingsspanning	3.3-5V
Werkverbruik	≤1,1W
Stand -by stroomverbruik	≤50 MW
maat	Ф23mm 48 mm

gewicht	≤20 g
bedrijfstemperatuurbereik	-15 ℃ -+60 ℃
Opslagtemperatuurbereik	-55 ℃ -+70 ℃

Interface

1 elektrische interface

pin	definitie	uitleggen
1	GND	Power Anode-
2	5V	Voedingskathode + 5V / 1A voeding
3	NC	hang in the air
4	TXD	De seriële poort van de module verzendt het TTL -niveau
5	RXD	De seriële poort van de module ontvangt het TTL -niveau
6	IN#	Module met pennen, 0V laag niveau ingeschakeld, 5V hoog niveau handicap
