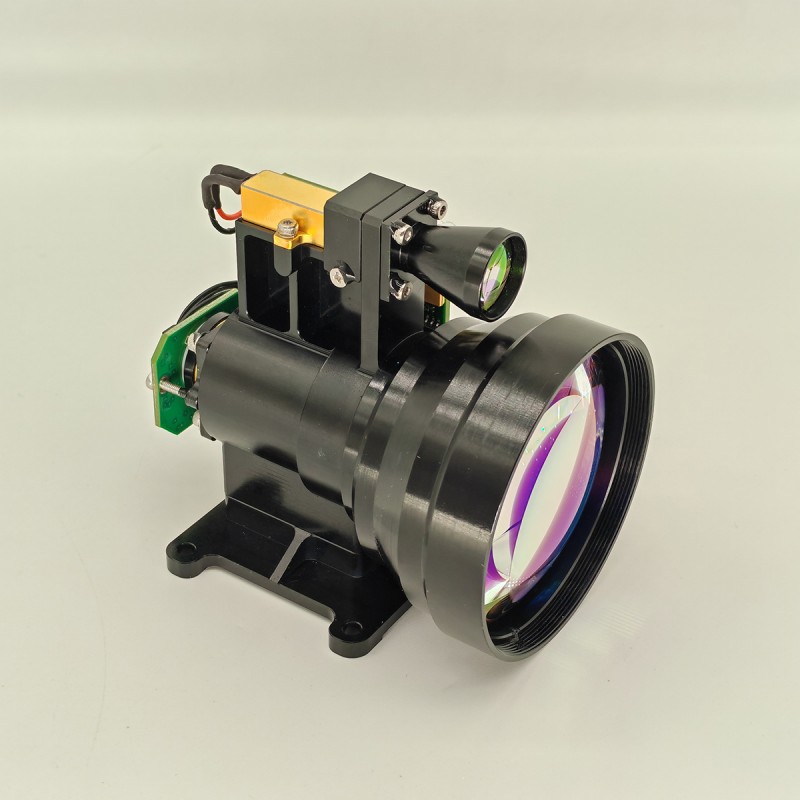

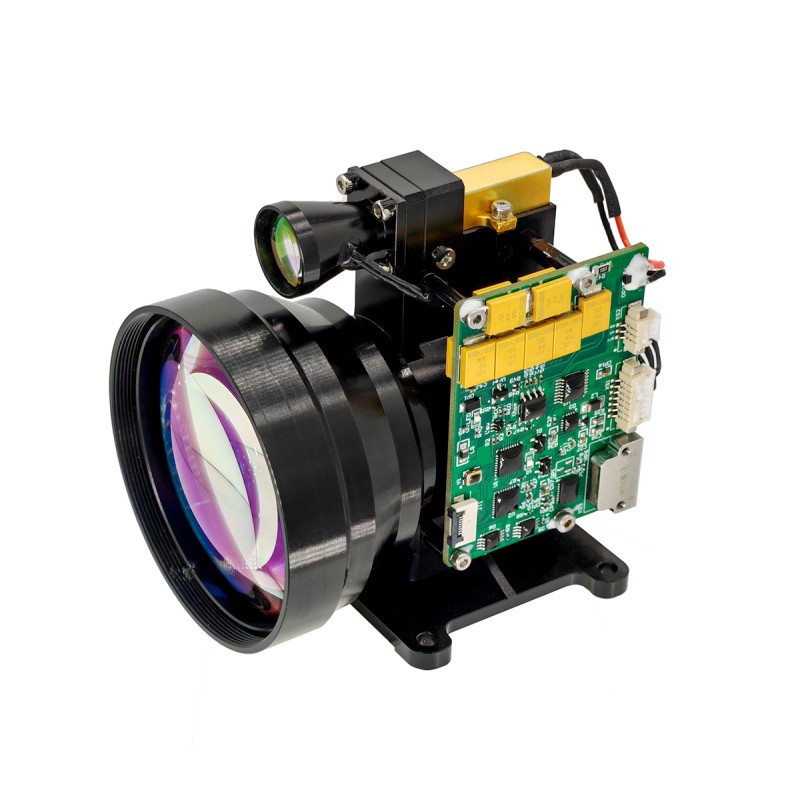

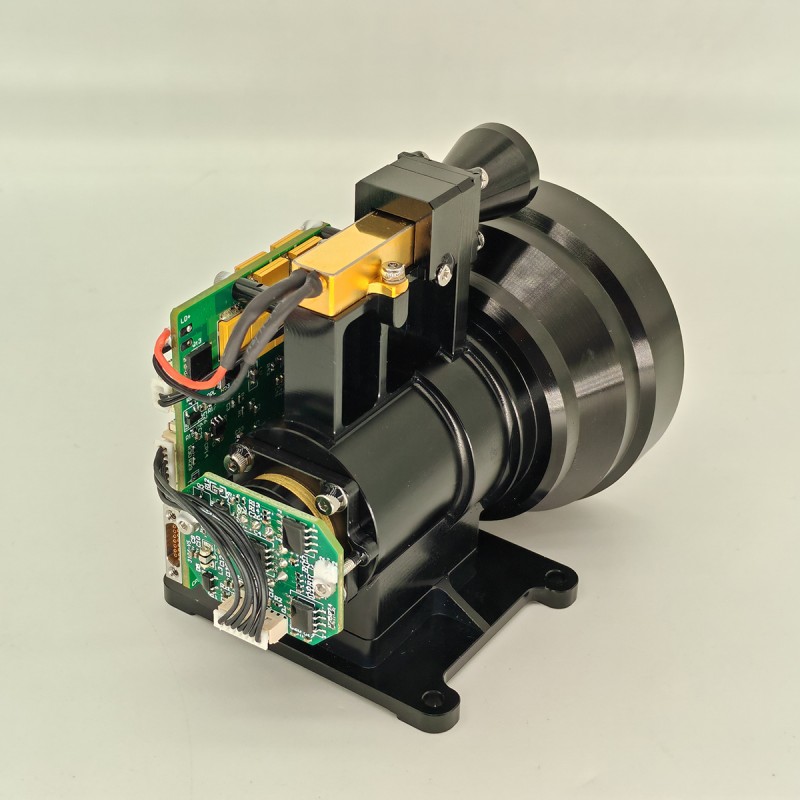

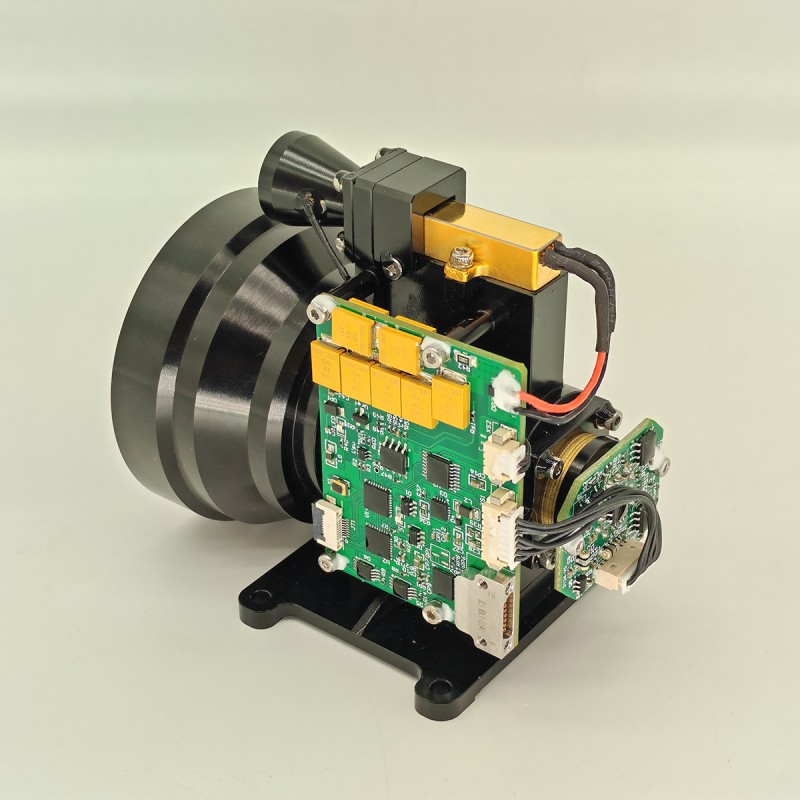

12 km oogveilige laser-afstandsmodule module
STA-B1220X is een menselijke oogveilige laserafstandmeetmodule, die de doelafstand kan detecteren en de gemeten afstand naar de bovenste computer kan verzenden via seriële communicatie. Zichtbaarheid ≥ 25 km, doelreflectiviteit ≥ 0,3, vocht ≤ 80%, het voertuig (2,3 m x 2,3 m NAVO -doelwit) variërend afstand ≥ 12 km; Max variërend ≥ 20 km.
Stuur onderzoek
Productomschrijving
Hoofdfuncties
(1) enkel variërend en continu variërend;
(2) reageren op laser -variërende opdrachten en kan op elk gewenst moment stoppen volgens het stopcommando;
(3) Afstandsgegevens en statusinformatie eenmaal per puls per puls tijdens afstandsmeting;
(4) het kan het cumulatieve aantal uitgezonden laserpulsen rapporteren (geen verlies van vermogen omlaag);
(5) Afstandselectie, voor- en achterste doelindicatie;
(6) zelftestfunctie.
(2) reageren op laser -variërende opdrachten en kan op elk gewenst moment stoppen volgens het stopcommando;
(3) Afstandsgegevens en statusinformatie eenmaal per puls per puls tijdens afstandsmeting;
(4) het kan het cumulatieve aantal uitgezonden laserpulsen rapporteren (geen verlies van vermogen omlaag);
(5) Afstandselectie, voor- en achterste doelindicatie;
(6) zelftestfunctie.
Productintroductie
De B1220X Laser Rangefinder -module is een militaire pulslaservinder die is ontworpen voor toepassingsscenario's zoals vliegtuigen, onbemande luchtvaartuigen, tanks en scope. Het heeft klein formaat, lichtgewicht, laag stroomverbruik, stabiele prestaties, lange meetafstand en lange levensduur, het veiligheid van de menselijke oog en andere voordelen, het is een belangrijke technische apparatuur om het product gerichte nauwkeurigheid te verbeteren.
Productprestatie -index
| Item | Technische parameter | Instructie |
| Model | STA-B1220X | |
| Werkgolflengte | 1535 ± 5 nm | |
| Oogveiligheid | Klasse 1 (IEC 60825-1) | |
| Het ontvangen van opening | Φ57mm | |
| Emissieopening | Φ19mm | |
| Variërend vermogen | 50m-20 km | |
| Variërend bereik | ≥20000m | Maximaal bereik |
| ≥15000m | Groot doel, reflectiviteit: 0,6, waarnemer zichtbaarheid 25 km | |
| ≥12000m | NAVO -doelwit | |
| ≥8000m | Menselijk doelwit | |
| ≥3200m | UAV -doelwit | |
| Mini -bereik | 50m |
|
| Multi-target detectie | Maximaal 3 doelwit |
|
| Variërend nauwkeurigheid | ± 3m | 3D |
| Variërend frequentie | 1 ~ 10Hz verstelbaar |
|
| Nauwkeurigheidspercentage | ≥98% |
|
| Valse alarmpercentage | 1% |
|
| Divergentiehoek | ≤0,3 mrad |
|
| Communicatie -interface | RS422 / RS232 / TTL |
|
| Spanning | DC18 ~ 32V |
|
| Werkkracht | ≤3W | Normale temperatuurtest |
| Piekvermogen | ≤6W | Normale temperatuurtest |
| Mechanische schok | 75 g, 1ms |
|
| Werktemperatuur | -40 ℃～+60 ℃ |
|
| Opslagtemperatuur | -55 ℃～+70 ℃ |
|
| Betrouwbaarheid | MTBF ≥ 1500H |
|
| Maat | ≤90 mm × 63 mm × 82 mm |
|
| Gewicht | ≤350 g |
|
| Hoofdfunctie | Eerste en laatste doel variërend, multi-target variërend, afstand selectiviteit | |
| Meer functie | 1. Dank Blind Spot -instelling Gatingfunctie; 2. Zelfcontrolefunctie (hoge spanning, temperatuur, enz.); 3. Afstandresolutie: 30m; | |
Aantekeningen:
1) NAVO -doelgrootte 2,3 m × 2,3 m; Menselijke doelgrootte 0,5 m x 1,7 m; UAV -doelgrootte 0,2 m × 0,3
M; Reflectiviteit 30%, waarnemer zichtbaarheid ≥ 20 km

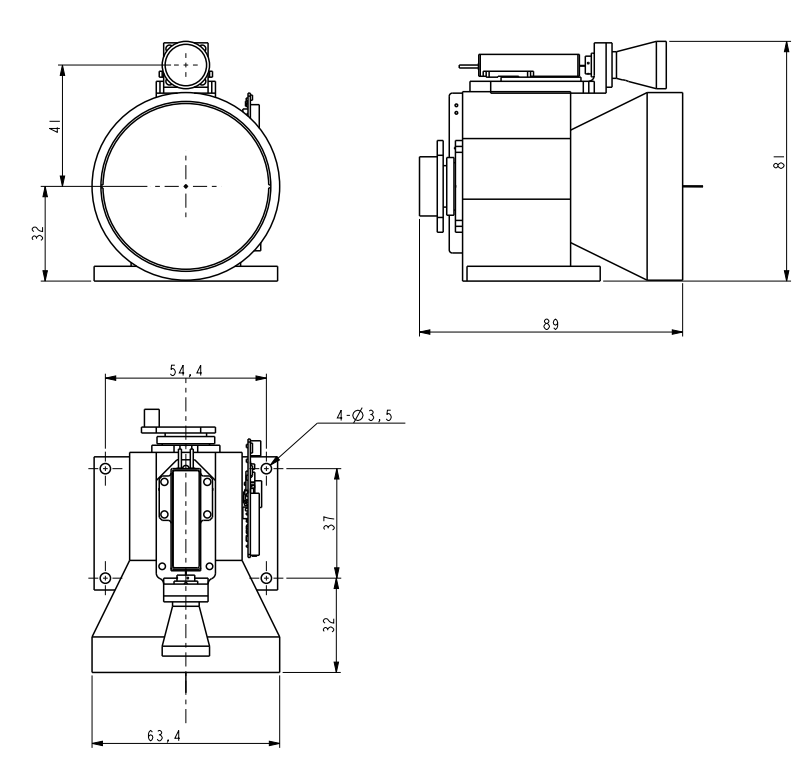

Structuurinstallatie -interface
Externe interface
| Connectormodel | MDC1-15SW1 | ||
| Pin | Definiëren | Functie | Opmerkingen |
| 1 | Vee | Positieve krachtinvoer | 9-36V |
| 2 | GND | Power Input Ground |
|
| 3 | RS422_T/R+ |
|
|
| 4 | RS422_T/R- |
|
|
| 5 | RS422_RXD- |
|
|
| 6 | RS422_RXD+ |
|
|
| 7 | RS232-TX |
|
|
| 8 | RS232-RX |
|
|
| 9 | TTL-TX |
|
3.3V |
| 10 | TTL-RX |
|
3.3V |
| 11 | GND | Communicatiegebied |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
OEM/ODM variërende modules en aangepaste oplossingen
De B1220X is ontworpen voor systeemintegrators die op zoek zijn naar een handige, krachtige en compacte laser variërende oplossing. Het biedt betrouwbare prestaties in een breed scala aan toepassingen.
Het is erg klein, ultralicht, heeft een laag stroomverbruik en kan over een lange afstand worden gemeten. Het is geschikt voor handheld -apparaten (thermische beeldvorming), wapenmontagetoepassingen, draagbare systemen en lichtgewicht sensoruites en onbemande luchtvoertuigen of UGV's.
Het is erg klein, ultralicht, heeft een laag stroomverbruik en kan over een lange afstand worden gemeten. Het is geschikt voor handheld -apparaten (thermische beeldvorming), wapenmontagetoepassingen, draagbare systemen en lichtgewicht sensoruites en onbemande luchtvoertuigen of UGV's.
