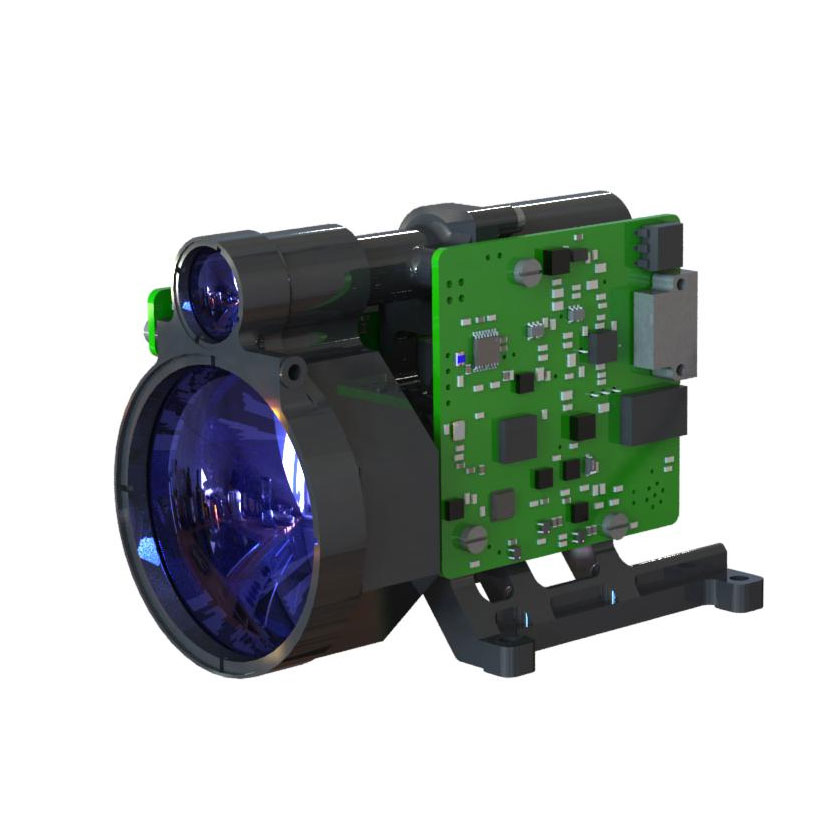

13 km afstandsmodule

STA-D1013B 13 km Rangefinder-module neemt de 1535 nm Erbium-glaslasermodule over onafhankelijk ontwikkeld door Jioptics, die de kenmerken heeft van een laag stroomverbruik, compacte structuur, hoge precisie, lange meetafstand en menselijke oogveiligheid.

Stuur onderzoek

Productomschrijving

Maximaal meetbereik: NAVO -doel ≥ 10000m; Typisch doel ≥15000m
Variërende nauwkeurigheid ± 1m
Meetnauwkeurigheid ≥ 98%
Gewicht ≤230G

13 km Rangefinder module -functies

1. Geïntegreerd structureel ontwerp, schok en trillingsweerstand, hoge betrouwbaarheid, sterk aanpassingsvermogen van het milieu;
2. 1535 Nm gepompt Q-schakel met Erbium Glass Laser Integrated Structure Design en eindgezicht multi-point afdichtingsinstallatiemodus, sterke anti-missadjustment vermogen, duurzame, lange werkleven en menselijke oogveiligheid;
3. De interne interface van het circuit is allemaal direct aansluitingsproces met lasdraad, vast en betrouwbaar, dat kortsluiting of slecht contact kan voorkomen dat wordt veroorzaakt door losse connector, oxidatie en waterdamp, en de productbetrouwbaarheid en het leven verbeteren.

Productprestatie-index voor STA-D1013B Laser Rangefinder-module

Item	Index
Model	STA-D1013B
Bedrijfsgolflengte	1535 nm ± 10 nm
Variërend bereik	50m-15000m
Variërende prestaties	15000m	Typisch doelwit, zichtbaarheid ≥ 25 km
	13000m	Groot doel, zichtbaarheid ≥ 25 km
	10000m	Zichtbaarheid ≥ 25 km, doelwit met 0,3 reflectiviteit voor 2,3 m x 2,3 m voertuigen
Vochtigheid	≤ 60%
Variërend nauwkeurigheid	± 1m
Nauwkeurigheidspercentage	≥98%
Bereikresolutie	≤50m
Divergentiehoek	≤0,3 mrad
Variërend frequentie	Eens, 1Hz, 5Hz, 10Hz
Maat	≤95 mm × 60,5 mm × 71,5 mm
Spanning	18V ～ 36V
Werkverbruik	Gemiddeld stroomverbruik: ≤ 4W
Stand -by stroomverbruik	≤1,8 W
Werktemperatuur	-40 ℃～+60 ℃
Opslagtemperatuur	-55 ℃～+70 ℃
Gewicht	≤230G

Structuurinstallatie-interface voor STA-D1013B LRF-module

Productfunctie voor STA-D1013B Laser Rangefinder-module

● Laser variërende functie;
● Power-on en temperatuurverzamelingsfunctie;
● Bereik gatingfunctie;
● Hoofd- en einddoelstellingsfunctie;
● Power reverse beschermingsfunctie;
● Zelfcontrolefunctie;
● Accumuleer de functie voor laseremissietijden;
● met de functie van de seriële poortupdate -programmabeeld;
● Biedt een afzonderlijke functie voor het besturingssignaal.

Elektrische interface

Het bovenste computeruiteinde realiseert de cross-linking-test met de J30JZLN15ZKWA000-socket van het Rangefinder-uiteinde via de J30JZ/XN15TJCAL01 rechthoekige connector. De PIN -definitie van de voeding en communicatiepoort van de Rangefinder wordt in de volgende tabel weergegeven.

Pin Definitie van voeding en communicatiepoort bij RangeFinder End

Pin -nummer	Nummer	Transmissie richting	Aantekeningen
P-1	VIN+	Invoer Power Positive Pole	Bovenste computer voeding
P-2	VIN+
P-3	VIN+
P-4	Power-on Control+	Power-on Control+	Kortsluiting p-12 om aan te schakelen
P-5	RS422_TXD+	Signaaluitgangspoort	Rangefinder om de computer te hosten
P-6	RS422_RXD+	Signaalinvoerpoort	Bovenste computer tot afstandsmeter
P-7	RS422_GND	Communicatie gemalen draad
P-8	NC	Opgeschort
P-9	Vin-	Voer vermogen Negatieve pool in	Bovenste computer voeding
P-10	Vin-
P-11	Vin-
P-12	Power-on-controle-	Power-on-controle-	Kortsluiting p-4 om aan te schakelen
P-13	Rs422_txd-	Signaaluitgangspoort	Rangefinder om de computer te hosten
P-14	RS422_RXD-	Signaalinvoerpoort	Bovenste computer tot afstandsmeter
P-15	NC	Opgeschort
