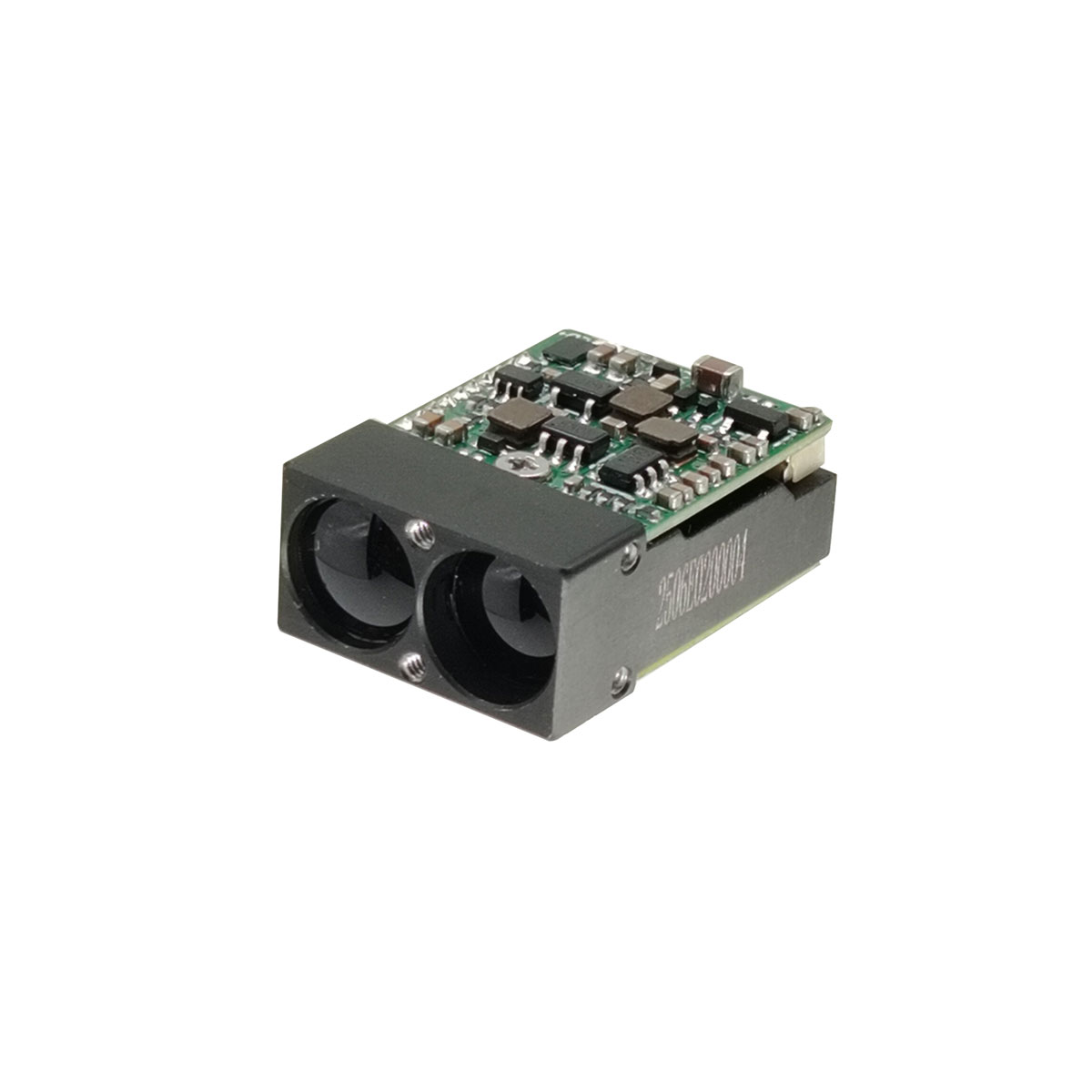

1500 m micro-laserafstandsmetermodule

De STA-D15X miniatuur laserbereikmodule maakt gebruik van een 905 nm halfgeleiderlaser, die de kenmerken heeft van een groot bereik, een laag stroomverbruik, een klein formaat en oogveiligheid. Het is zeer geschikt voor het integreren van kleine onbemande luchtvaartuigpods, draagbare nachtkijkers, warmtebeeldcamera's en andere apparatuur. Maximaal bereik: 1500 meter Variërende nauwkeurigheid: ± 1m Variërende frequentie: Single-shot bereik, 1 Hz, 2 Hz Gewicht: 5 g ± 0,5 g

Stuur onderzoek

Productomschrijving

Belangrijkste kenmerken:

Halfgeleiderlasertechnologie: Superieure betrouwbaarheid, compactheid en lager energieverbruik dan traditionele TOF-afstandsmeters (time-of-flight), waardoor integratie in draagbare apparaten en apparaten met beperkte ruimte mogelijk is.

Productprestatie-index

Serienummer	Projectnaam	STA-D15X
1	Veiligheid van het menselijk oog	Ja
2	Lasergolflengte	905 nm
3	Laser divergentiehoek	1×6mrad
4	Ontvangst gezichtsveld	~20mrad
5	Zender Kaliber	Φ7mm
6	Kaliber ontvangen	Φ7mm
7	Variërend bereik	5~1500m
8	Variërende nauwkeurigheid	±1m
9	Frequentie meten	Single-shot bereik, 1 Hz, 2 Hz
10	Baudsnelheid	115200bps (standaard)/9600bps/38400bps/57600bps
11	Nauwkeurigheidsgraad	≥98%
12	Vals alarmpercentage	≤1%
13	Gegevensinterface	UART (TTL_3.3V)
14	Voedingsspanning	Gelijkstroom 3~5V
15	Stroomverbruik	Stand-byvermogen ≤ 0,6 WGemiddeld ≤ 0,8 W bij 1 Hz Piekwaarde ≤ 1,3 W bij 1 Hz
16	Stroomverbruik
17	Startpiekstroom	≤ 680mA
18	Lekstroom	<50
19	Gewichten	5 ± 0,5 g
20	Grootte (L×B×H)	≤22,5 mm × 16 mm × 9,5 mm
21	Bedrijfstemperatuur	-20~+60℃
22	Opslagtemperatuur	-30~+60℃
23	Schok	1200 g, 1 ms
24	Trillingen	5~50~5Hz, 1 octaaf/min, 2,5 g
25	Betrouwbaarheid	MTBF≥1500 uur
26	Opstarttijd	≤100 ms;
27	Elektrische interface	Aansluitstekker: 0,8WTB-6Y-2Aansluitbus: 0,8WTB-6AWB-01

Variërend van 1500 m, gegevenstestomgeving met zichtbaarheid ≥ 25 km en vochtigheid ≤ 50%.

Modulesamenstelling

De belangrijkste componenten van het laserafstandsmeterproduct zijn als volgt:

a) Ontvangst- en verzendcomponenten;

b) Circuitcomponenten; 22,5 mm x 16 mm x 9,5 mm (L x B x H), het gewicht is ≤5 g ± 0,5 g en het uiterlijk ervan wordt getoond in Fig.1.

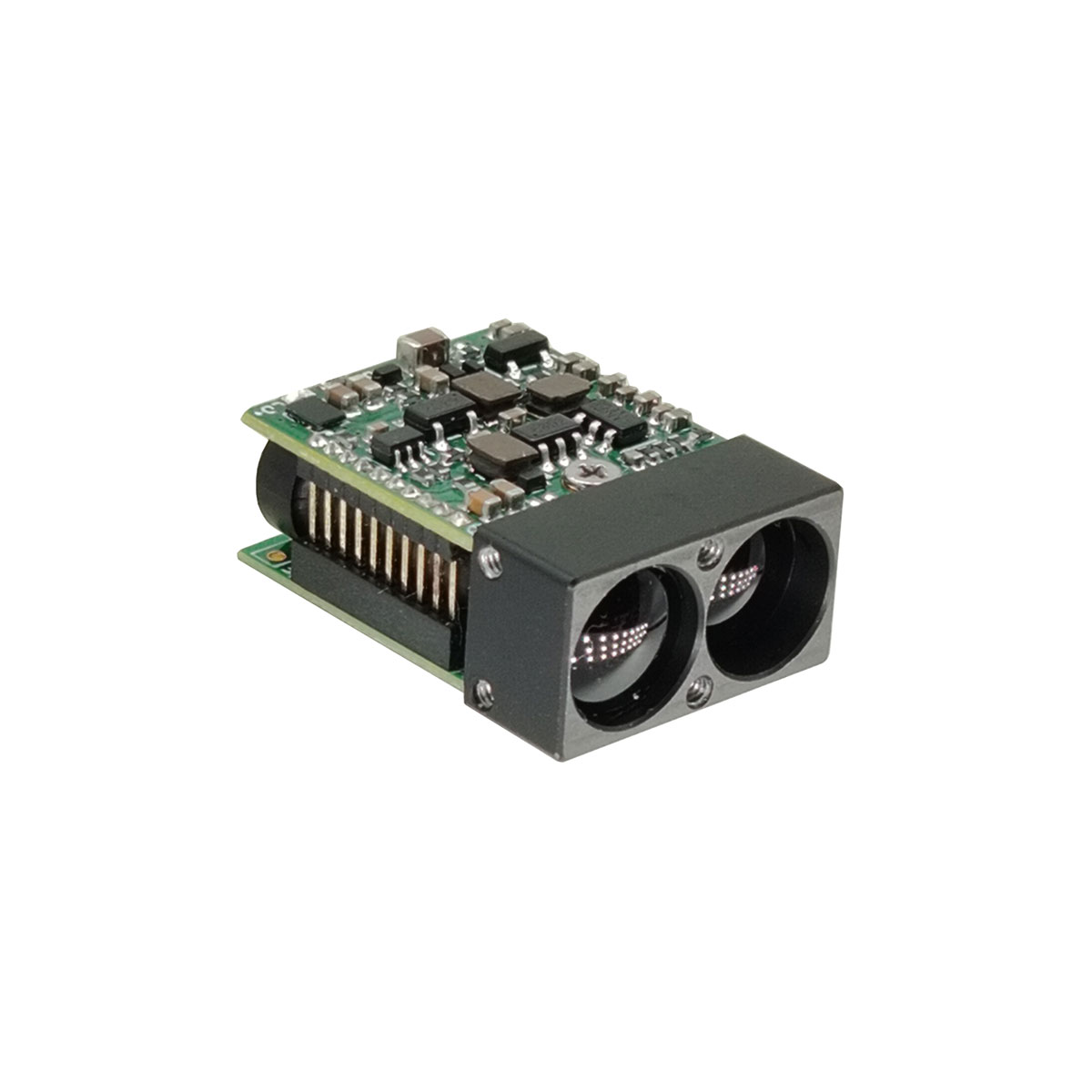

Figuur 1 Productuiterlijk

Structuur installatie-interface

De externe afmetingen van de mechanische en optische interfaces worden getoond in Figuur 2.

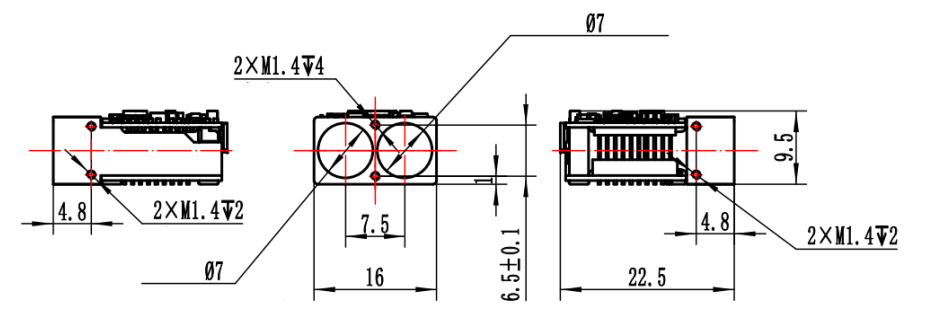

Figuur 2 Mechanisch en optisch interfacediagram

Elektrische interface

Voedingsspanning: 3,3 V (kan worden ingesteld op 3,3 V ~ 5 V);

Communicatietype: UART-TTL (3,3 V);

Piekstartstroom: ≤ 680mA;

Stroomverbruik in stand-by: ≤ 0,6 W;

Gemiddeld stroomverbruik: ≤ 0,8 W bij 1 Hz;

Piekstroomverbruik voor afstandsmeting: ≤ 1,35 W bij 1 Hz;

Lekstroom: < 50uA;

Responstijd bij inschakelen: ≤ 100 ms

Het bovenste computeruiteinde bereikt verknopingstests met de afstandsmeetmachine-uiteinde 0.8WTB-6AWB-01-connector (Yueqing Huabao) via de 0.8WTB-6Y-2-connector. De definities van de voedings- en communicatiepoortpinnen voor de afstandsmeter worden weergegeven in de onderstaande tabel.

Tabel 2 Definitie van elektrische productpen

Pin	Etikettering	Definitie van elektrische kenmerken	Signaal richting
1	Power-EN
2	TTL_RXD	Signaalinvoerpoort	Hostcomputer naar afstandsmeter
3	TTL_TXD	Signaaluitgang	Afstandsmeter om computer te hosten
4	NC
5	Voeding+
6	GND

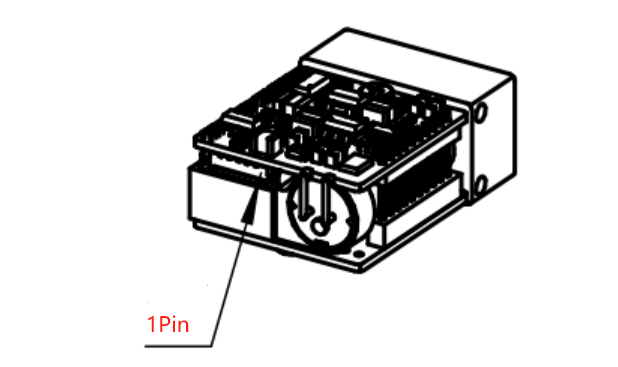

Figuur 3: 1 pen

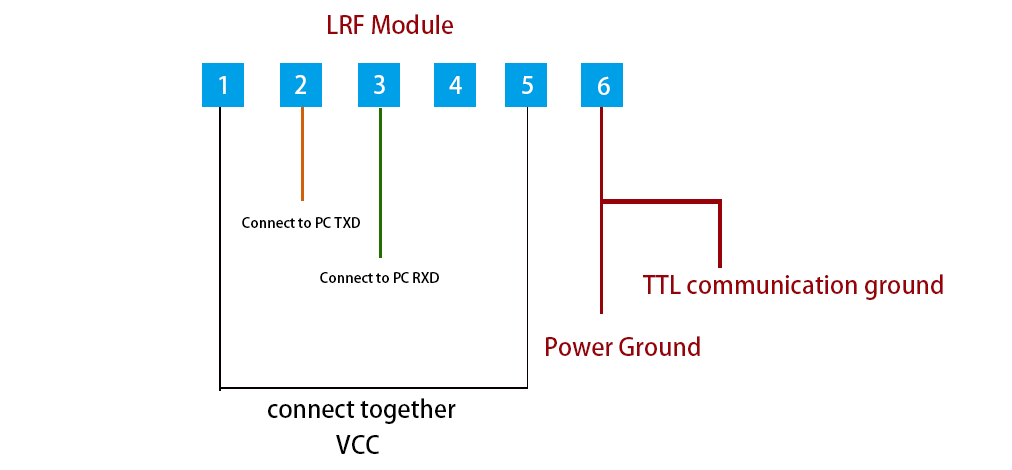

Elektrisch aansluitschema

Modulecommunicatie

Communicatie-interface

Baudsnelheid: 115200bps (standaard)/9600bps/38400bps/57600bps;

Transmissieformaat met één byte: bevat 1 startbit, 8 databits, geen controlesom, 1 stopbit, 8-bits gegevens worden eerst naar het lagere bit en vervolgens naar het hogere bit verzonden.

Enkele afstandsinstructie

Opmerking: Verificatiecode verzenden=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Controlesom ontvangen=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

Verzenden naar de Ranging-module:

byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0xAA	0x88	0xFF	0xFF	0xFF	0xFF	0x84

Variërende module keert terug

byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0xAA	0x88	status	0xFF	GEGEVENS_H	DATA_L	verificatiecode

Status=0, enkele meting mislukt; DATA_H=0xFF，DATA_L=0xFF； status=1, Enkele meting succesvol; DATAH_=hoge byte van meetresultaat; DATA_L=lage byte van meetresultaat.

Continue afstandsmeting instructie

Opmerking: Verificatiecode verzenden=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Controlesom ontvangen=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0xAA	Freq	0xFF	0xFF	0xFF	0xFF	verificatiecode

Variërende module keert terug

byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0xAA	Freq	status	0xFF	GEGEVENS_H	DATA_L	verificatiecode

Status=0, Continue meting mislukt; DATA_H=0xFF，DATA_L=0xFF； status=1, Continue meting succesvol; DATAH_=hoge byte van meetresultaat; DATA_L=lage byte van meetresultaat.

Freq=0x89, bereik van 1 Hz; Freq=0xB9, bereik van 5 Hz; Freq=0xC9, bereik van 10 Hz; Freq=0xF9, Askalibratiemodus (stuurt de askalibratiestatus één keer terug na ontvangst van het kalibratiecommando).

Stop met rangschikken

Verzenden naar de Ranging-module

byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0xAA	0x8E	0xFF	0xFF	0xFF	0xFF	0x8A

Variërende module keert terug

byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0xAA	0x8E	status	0xFF	0xFF	0xFF	verificatiecode

Status=0, Kan continue meting niet afsluiten; status=1, Continue meting succesvol afgesloten.

Opmerking: De gegevens worden geretourneerd in hexadecimaal formaat en alle gegevensresultaten worden uitgevoerd door de feitelijke gegevens met 10 te vermenigvuldigen;

Voorbeeld: dist=2000,3m, uitvoergegevens zijn 20003, geconverteerd naar hexadecimaal als 4E23, d.w.z. Data1=0x4E, Data2=0x23.
