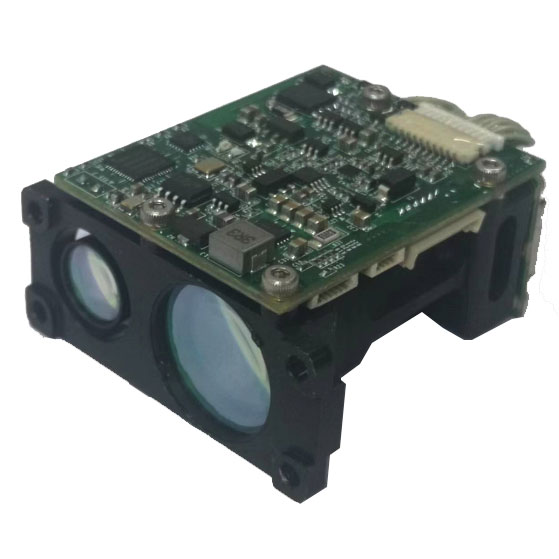

1535nm 10 km Laser Rangefinder -module

De Jioptics 1535nm STA0410 1535nm 10 km Laser Rangefinder -module is speciaal ontworpen voor OEM -integratie en kan een nauwkeurige meting bieden voor brandweersystemen, vliegtuig/UAV, Tank/UGA, schepen, grensbewakingssystemen en andere toepassingen.
Maximaal bereik ≥ 10000m
Bereik 2,3 × 2,3 m doelgrootte ≥4000m
Afstandsnauwkeurigheid ± 1m
Het meten van nauwkeurigheid ≥ 98%
Gewicht ≤ 69,5 g

Model:STA0410

Stuur onderzoek

Productomschrijving

1535nm 10km laser rangefinder module is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target Vergrendel en voer het vlagsignaal uit dat naar het doel is doorzocht, en start vervolgens de afstandsgegevens via de uitvoerinterface, naar de bovenste computer

De belangrijkste kenmerken van de laserafstandvinder zijn: detectieafstand, lang volume, klein gewicht en lichte responstijd snelle detectie en hoge nauwkeurigheid kan meerdere doelen detecteren, en de gegevens van de uitvoerdoelafstand kunnen worden gefuseerd in het Battlefield Communication Network.

Hoofdprestaties en technische parameters

Lasergolflengte	1.535 μm
Stand -bystroom	0,11a, gemiddelde stroom 0,25A @5V voeding;
Werkspanning	3.3V ~ 5.4V
Valse alarmpercentage	≤1%
Bijna-testpercentage	98%
Minimum testbereik	20m
Variërend	4 km (2,3x2,3 m auto), groot doelwit van 10 km;
Nauwkeurigheid	± 1m
Werkfrequentie	1 Hz, 5 Hz, noodgeval 10Hz;
Divergentiehoek	≤0,5 mrad
Selectie van de eerste en de laatste doelen
Uitgangsinterface	RS422
Opslag	Opslagleven van 12 jaar
Milieu -geschiktheid
2 -werkingstemperatuur	-40 ° C ~+ 55 ° C
Opslagtemperatuur	-50 ° C ~ + 70 ° C

Interfacemodus

pin	symbool	functie	pigment	uitleggen
1	T+	Communicatienot	rood	Maak verbinding met PC RX +
2	T-	Communicatienot	zwart	PC RX-
3	R-	Communicatienot	geel	Maak verbinding met pc-machine TX-
4	R+	Communicatienot	groente	Maak verbinding met PC TX +
5	GND	Communicatie naar	blauw
6	GND	Macht	wit
7	+5V/3A	Algemene voorraad	oranje
8	GND	Macht	bruin

Rangefindermodule maat

Toepassingsscenario

Jioptics laser variërende modules worden veel gebruikt in militaire of civiele scènes (onbemande luchtvoertuigen, foto -elektrische pods, thermische beeldvormingsapparatuur, enz.). In de meest uitdagende omgeving, hoge prestaties en hoge betrouwbaarheid spelen een belangrijke rol. Een solide oplossing die uw product in staat stelt om de limieten te overschrijden.
