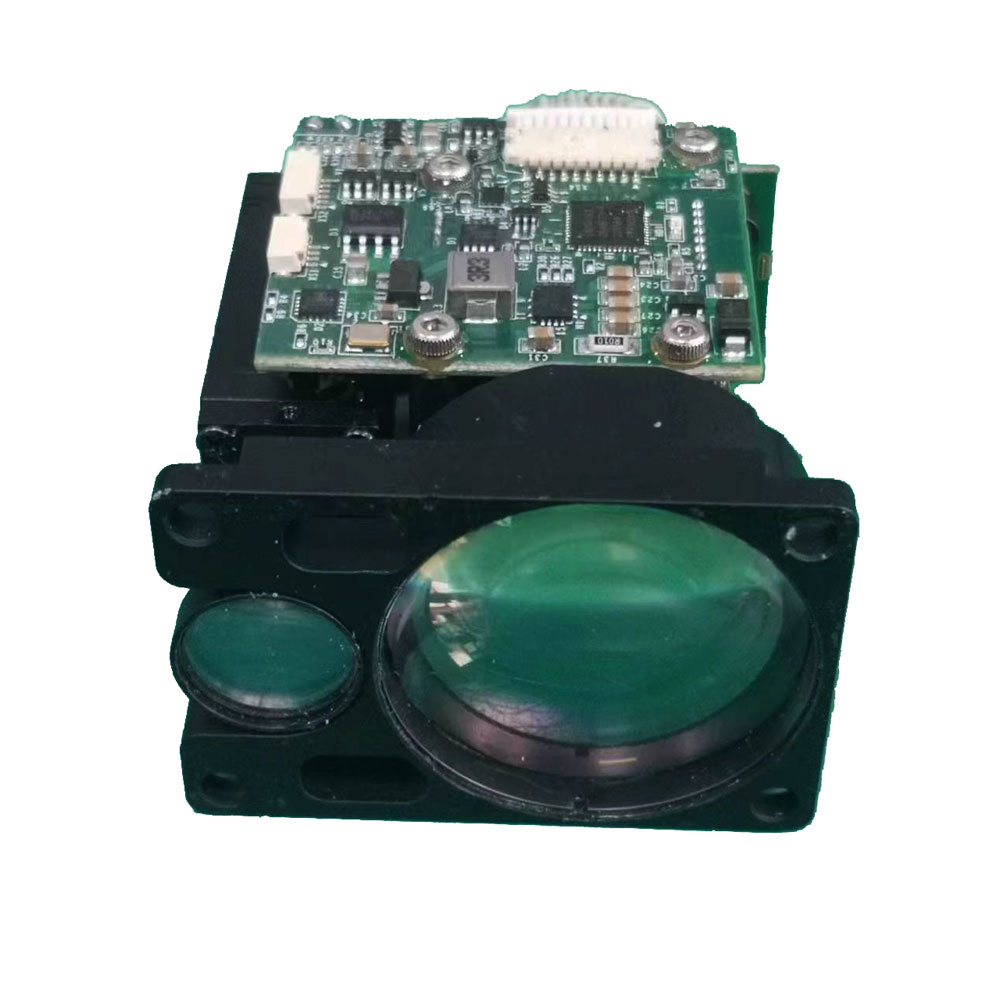

1535nm 16 km Laser Rangefinder -module

De Jioptics 1535nm STA0816 1535nm 16 km Laser Rangefinder -module is speciaal ontworpen voor OEM -integratie en kan een nauwkeurige meting bieden voor brandweersystemen, vliegtuigen/UAV, Tank/UGA, schepen, grensbewakingssystemen en andere toepassingen.
Maximaal bereik ≥ 16000m
Bereik 2,3 × 2,3 m doelgrootte ≥8000m
Afstandsnauwkeurigheid ± 1m
Het meten van nauwkeurigheid ≥ 98%
Gewicht ≤ 89,5 g

Model:STA0816

Stuur onderzoek

Productomschrijving

Laser -afstandsmeter is een soort precisie -afstandsinvoerinstrument, door laser die optisch systeem voor optisch systeem ontvangt optisch systeem laserzender laserontvangervermogen en controller en shell (zoals weergegeven in figuur 1), geïnstalleerd op de grond- of voertuigplatform, en coaxiaal met het voertuigweergave -systeem, aangedreven door het platformsysteem, zoek- en trainingsdoelplatformssysteem, op de doelstelling, op het doelwit Vergrendel en voer het vlagsignaal uit dat naar het doel is doorzocht, en start vervolgens de afstandsgegevens via de uitvoerinterface, naar de bovenste computer

De belangrijkste kenmerken van de laserafstandvinder zijn: detectieafstand, lang volume, klein gewicht en lichte responstijd snelle detectie en hoge nauwkeurigheid kan meerdere doelen detecteren, en de gegevens van de uitvoerdoelafstand kunnen worden gefuseerd in het Battlefield Communication Network.

Hoofdprestaties en technische parameters

Lasergolflengte	1.535 μm
Stand -bystroom	0,065a @6V
Werkspanning	3.3V ~ 12V
Valse alarmpercentage	≤1%
Bijna-testpercentage	98%
Minimum testbereik	30m
Variërend	8 km (2,3x2,3 m auto), groot doelwit van 16 km;
Nauwkeurigheid	± 1m
Werkfrequentie	1 Hz, 5 Hz, noodgeval 10Hz;
Divergentiehoek	≤0,4 mrad
Selectie van de eerste en de laatste doelen
Uitgangsinterface	RS422
Opslag	Opslagleven van 12 jaar
Milieu -geschiktheid
2 -werkingstemperatuur	-40 ° C ~+ 55 ° C
Opslagtemperatuur	-50 ° C ~ + 70 ° C

Interfacemodus

De externe circuitinterface van laserafstandspinder neemt een externe socket aan, met externe stroominterface en gegevenscommunicatiefunctie van externe socket 1,25 mm afstand 8-core socket. Specifieke pennen worden in de volgende tabel weergegeven:

pin	Definitie	Functie	Geleiderkleur	Opmerkingen
1	T+	Communicatienot	rood	Verbonden met PC RX+
2	T-	Communicatienot	zwart	Verbonden met PC RX-
3	R-	Communicatienot	geel	Verbonden met PC TX-
4	R+	Communicatienot	groente	Verbonden met PC TX+
5	GND	Communicatieplaats	blauw
6	GND	Voedingstoestel	wit
7	+8V/1A	Totale voeding	oranje	Met elkaar verweven
8	+8V/1A	Totale voeding	bruin	Met elkaar verweven

Rangefindermodule maat

Toepassingsscenario

Jioptics 1535nm 16 km laser -afstandsmattermodules worden veel gebruikt in militaire of civiele scènes (onbemande luchtvaartuigen, foto -elektrische pods, thermische beeldvormingsapparatuur, enz.). In de meest uitdagende omgeving, hoge prestaties en hoge betrouwbaarheid spelen een belangrijke rol een belangrijke rol. Een belangrijke rol spelen. Een belangrijke rol spelen een belangrijke rol.
