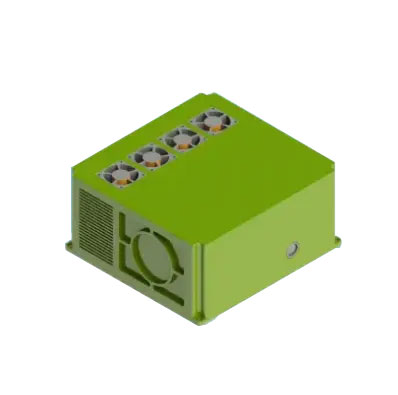

1570nm OPO Laser 80MJ 20Hz
Hoogkrachtige elektro-optische Q-schakelaar 1570 Nm OPO-laser 80MJ 20Hz, met ingebouwde aandrijfcircuitregelsysteem, pulsherhalingsnelheid van 1 ~ 20Hz (instelbaar), piekvermogen 80MJ, divergentiehoekm≤6mrad, is een ideale lichtbron voor laserradar, laserralen en foto-elektrische tegenmedewerkers.
Piekgolflengte: 1570 nm
Mono-Pulse Energy: 80MJ
Bedrijfsfrequentie: 1-20Hz （instelbaar）
Bedrijfstemperatuur: -40 ° C ~+60 ° C
Stuur onderzoek
Productomschrijving
1570nm OPO Laser 80MJ 20Hz Technische parameter
| Golflengte |
1570 nm |
| Piekvermogen |
≥10 MW |
| Pulsbreedte |
≤10ns |
| Pulsherhalingspercentage |
1 ~ 20Hz (verstelbaar) |
| Divergentiehoek |
≤6 mrad |
| Continue bedrijfstijd |
≥5min (@20Hz, onder kamertemperatuur) |
| Bedrijfstemperatuur |
-40 ℃～ 60 ℃ |
| Opslagtemperatuur |
-45 ℃～ 70 ℃ |
| Trilling |
Het kan worden toegepast op de situatie op het voertuig/vaartuig |
| Dimensie |
≤208 mm × 220 mm × 80 mm |
| Gewicht |
≤3,6 kg |
| Stroomvoorziening |
DC18V ~ 32V |
| Stroomverbruik | Piekverbruik is niet meer dan 600W |
| Stand -by stroomverbruik is niet meer dan 160W |
|
| Hitte-dissipatiemethode |
Luchtkoeling |
PIN -definitie
| Tabel 1 Definitie "DC28V" | ||
| Pin. | Definitie | |
| 1 ~ 8 |
24V+ |
|
| 9 ~ 15 |
GND |
|
| Tabel 2 Communicatie -interface |
||
| Pin. Nee |
Definitie Opmerking. |
Opmerking. |
|
1 |
Externe trigger+ |
3.3V differentieel |
|
2 |
Externe trigger- |
|
|
3 |
RS422 RX+ |
Seriële poortcommunicatie |
|
4 |
RS422 RX- |
|
|
5 |
RS422 TX+ |
|
| 6 | RS422 TX- |
|
| 7 | GND |
Signaal GND |
| 8 | Externe synchronisatie+ |
3.3V differentieel |
| 9 | Externe synchronisatie- |
|
|
10 |
NC |
|
OEM/ODM 1570 Nm lasers
Jioptics kan verschillende energie van 1570 nm OPO -laser voor u aanpassen
maat
