15 km 1570 nm OPO laserafstandsmetermodule

De STA-Z1520X langeafstandslaserafstandsmetermodule, ontwikkeld door het Jioptics-team, maakt gebruik van een oogveilige 1570 nm OPO-laserassemblage. Het beschikt over een uitstekende atmosferische penetratie, lage gevoeligheid voor interferentie van zonlicht, stof en andere omgevingslichtbronnen, en is in staat om metingen op ultralange afstanden uit te voeren onder complexe klimatologische omstandigheden, met een hoge heimelijkheid waardoor het moeilijk te detecteren is. Bereikprestaties: 15.000 m (2,3 x 2,3 m NAVO-doel), 20.000 m (max. bereik) Bereiknauwkeurigheid ± 2m Meetnauwkeurigheid ≥ 98% Gewicht ≤ 1,2 kg

Stuur onderzoek

Productomschrijving

Toepassingsgebied

Lucht-/dronepod

Op auto gemonteerde gimbal

Kustbescherming

Communicatie-interface

Integratie van beveiligings-pan-tilt-systemen en andere systemen

Productprestatie-index voor Z1520X oogveilige LRF-module

Item	Technische parameter	Instructie
Model	STA-Z1520X
Werkende golflengte	1570 nm
Pulsbreedte	15 ns ± 5 ns
Veiligheid van de ogen	Klasse 1 (IEC 60825-1)
Ontvangstopening	Φ60mm
Emissie-opening	Φ30mm
Variërend vermogen	200m-15km
Nauwkeurigheidsgraad	≥25000m	Maximaal bereik
	≥20000m	Groot doelwit, reflectiviteit: 0,6, zichtbaarheid waarnemer 25 km
	≥15000m	NAVO-doel
	≥9000m	Menselijk doelwit
	≥5000m	DJI Phantom 4 UAV-doelwit
Mini-bereik	200m
Detectie van meerdere doelen	Maximaal 3 doelen
Variërende nauwkeurigheid	±2m	RMS
Variërende frequentie	1~10Hz instelbaar
Nauwkeurigheidsgraad	≥98%
Vals alarmpercentage	1%
Divergentie hoek	≤0,7 mrad
Communicatie-interface	RS422	Baudsnelheid 115200 bps
Spanning	Gelijkstroom 18-30V
Stroomverbruik	Stand-by≤20W	Stroomverbruik
	Piek≤150W
	STA-Z1520X
Voorverwarmtijd	≤ 1 minuut	Bij kamertemperatuur
Werktemperatuur	-40℃~+65℃
Opslagtemperatuur	-40℃~+65℃
Koelmethode	Luchtkoeling
Maat	≤181 mm × 67 mm × 115 mm
Gewicht	≤1,2 kg
Hoofdfunctie	Eerste en laatste doelbereik; Multi-target bereik; Selectiviteit op afstand;
Meer functie	a) Uitgerust met zelfcontrolefunctie; b) Meting van doelafstand; c) Ondersteuning van software-upgrades en parameterupdates via communicatie-interfaces.

Opmerkingen:

1) NAVO-doelgrootte 2,3 m x 2,3 m, humanoïde doelgrootte 0,5 m x 1,7 m, doelgrootte onbemande vliegtuigen 0,3 m x 0,3 m, reflectiviteit 30%; Zichtbaarheid ≥ 25 km, typische doelreflectiviteit van 80%.

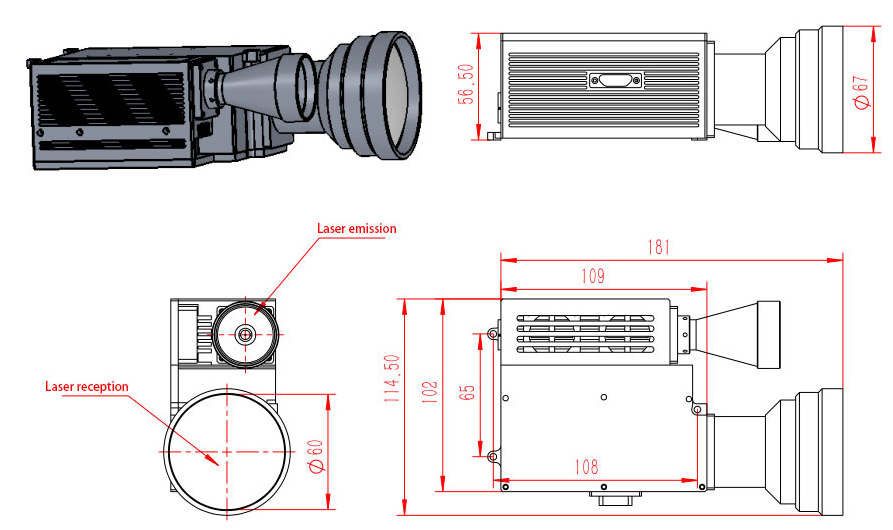

Mechanische structuur

Opmerking: de productgrootte kan worden aangepast aan de vereisten.

Interfacedefinitie

Y50X-12119TKZ connectorinterfacedefinitie:

PIN	Definitie
1、2	24V+
9,10	GND
4	RS422_RX+
5	RS422_TX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Externe synchrone ingang+
15	Externe synchrone invoer-
8	Zaak grond
3,11	Aansluiting stroomschakelaar
14,16,17,18,19	/
