Hoofdfuncties: De belangrijkste functies van de laserbereikmeetmachine zijn:
a ï¼ Enkele reeks en continue reeks;
b ï¼ Drie doelafstanden en voor en na de doelinstructies;
c ï¼ Zelfinspectiefunctie (inclusief: huidige APD-temperatuur, hoogspanningswaarde, interne spanning, blinde gebiedswaarde);
d ï¼ Stand-by-wekfunctie kan worden gewijzigd in TTL-interface.
Prestatie
a ï¼ Golfbereik: 1.54u m ± 0. 02um
b ï¼ Minimale actieafstand: 30m;
c ï¼ Effectieve poriediameter: 40 mm;
d ï¼ Continue bereik meetfrequentie: 0. 5Hz-10Hz;
e ï¼ Nauwkeurigheid afstandsmeting: ± 2m;
f ï¼ Vraagpercentage:
2 Omgevingsaanpassingsvermogen
a ï¼ Werkomgevingstemperatuur: -40C 65C;
b ï¼ Omgevingstemperatuur opslag: -55C 70C.
3 Betrouwbaarheid
Gemiddeld aantal laserpulsen (MNBF) 3IX IO. Tijd
4 Elektrische kenmerken
a ï¼ Voedingsspanning: DC12V;
b ï¼ Stroomverbruik: het gemiddelde stroomverbruik is niet groter dan 2W.
5.Gewichtï¼â¤ 150g
6.Size: 64X42X80mm
7.OEM/ODM variërende modules en aangepaste oplossingen

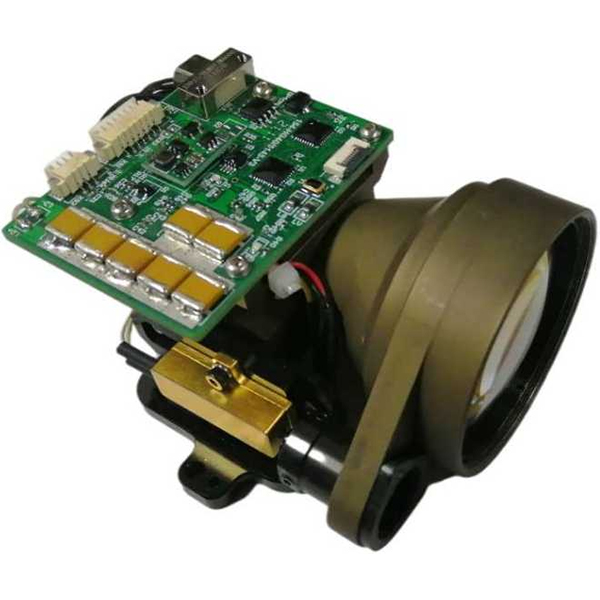

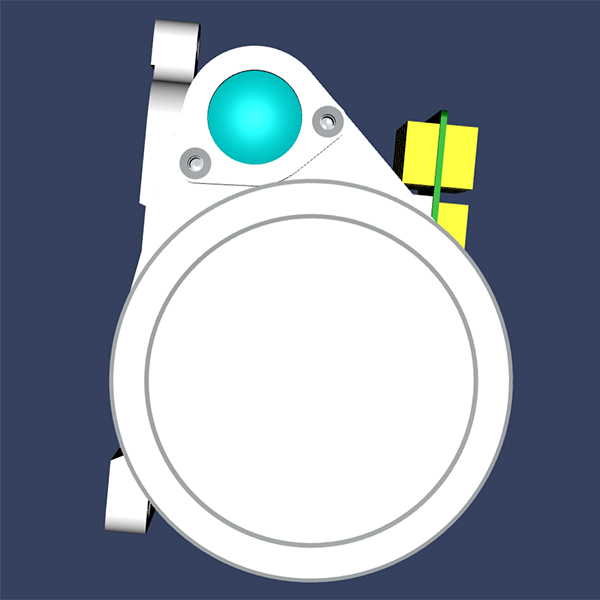

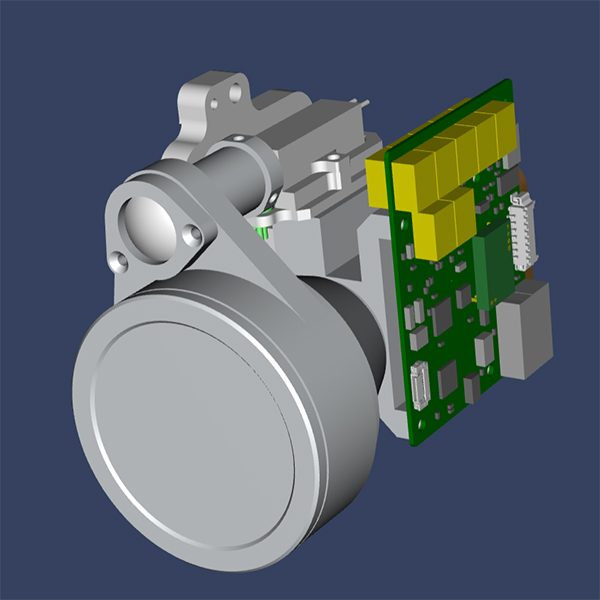

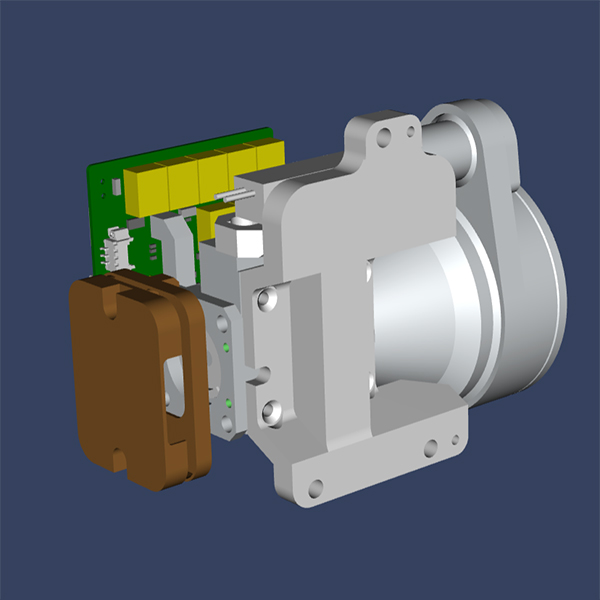

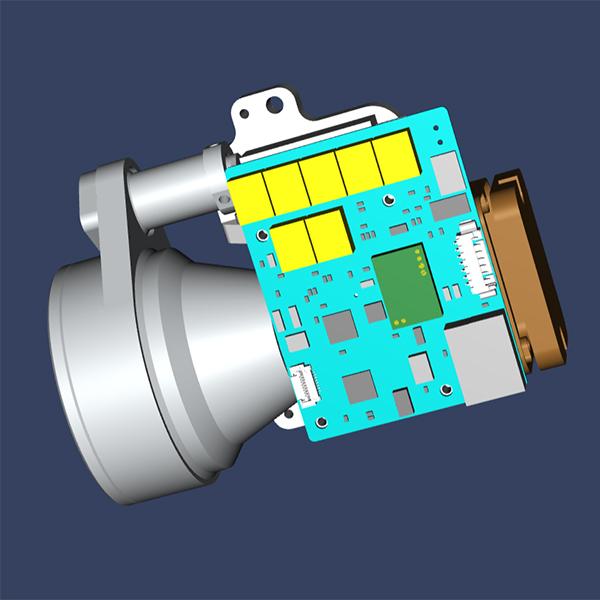

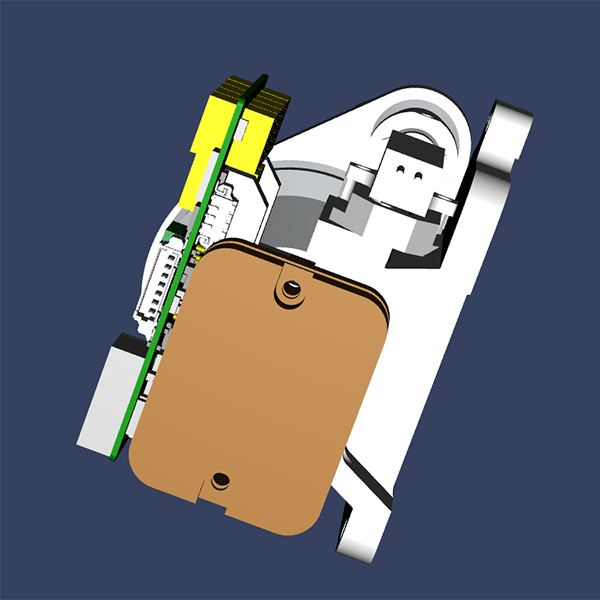

De STA0815 is ontworpen voor systeemintegrators die op zoek zijn naar een handige, krachtige en compacte laserafstandsoplossing. Het biedt betrouwbare prestaties in een breed scala aan toepassingen.
Het is zeer klein, ultralicht, heeft een laag stroomverbruik en kan over een lange afstand worden gemeten. Het is geschikt voor handheld-apparaten (thermische beeldvorming), toepassingen voor het monteren van wapens, draagbare systemen en lichtgewicht sensorsuites en onbemande luchtvaartuigen of UGV's.
8.Elektrische interface
Model elektrische connector: J30J; de gedetailleerde definitie van elektrische interface is als volgt:
Serienummer pijpvoet
|
definitie
|
functie
|
opmerkingen
|
1
|
GND
|
de aarde
|
|
2
|
GND
|
de aarde
|
|
3
|
GND
|
de aarde
|
|
4
|
VCC 12V
|
Bij 12V is de ingang positief
|
herzienbaarheid
|
5
|
VCC 12V
|
Bij 12V is de ingang positief
|
herzienbaarheid
|
6
|
RS422RX
|
Seriële mondontvangst
|
Bovenste computer naar afstandsmeter
|
7
|
RS422 RX-
|
seriële ontvanger-
|
Bovenste computer naar afstandsmeter
|
8
|
RS422 TX-
|
String mond kan zichzelf sturen
|
Afstandsmeter naar bovencomputer
|
9
|
RS422 TX
|
Seriële poort verzenden
|
Afstandsmeter naar bovencomputer
|
Communicatie protocol
Gegevensoverdracht tussen de afstandsmeter en de bovenste computer omvat het volgende:
Besturingsopdracht: inclusief startbereik, continu bereik, enkel bereik, query-commando, etc.
Retourgegevens: inclusief afstandsinformatie, omgevingstemperatuur, status van afstandsmeter, etc. Gegevensuitwisseling tussen afstandsmeter en bovenste computer, met behulp van 422-bus. Het specifieke softwarecommunicatieprotocol wordt als volgt weergegeven:
Communicatieformaat: RS422-communicatie, poortsnelheid van 115200bps (die kan worden gewijzigd volgens de eisen van de klant);
Gegevensformaat: 8-cijferige gegevens, een startbit, een stopbit, geen pariteit, gegevens zijn samengesteld uit headerbyte, opdrachtgedeelte, gegevenslengte, parametergedeelte, controlebyte;.
Communicatiemodus: de hoofdbesturing en afstandsmeter gebruiken de hoofd-slave-communicatiemodus en de hoofdbesturing stuurt de afstandsmeter een besturingsopdracht, die de instructie ontvangt en uitvoert. In de bereikstatus worden de gegevens en status van het bereik geretourneerd volgens de bereikcyclus. Het communicatieformaat en de opdrachtinhoud worden weergegeven in de volgende tabel.
Hoofdbesturing verzenden Het berichtformaat is als volgt:
Tabel 2. Beschrijving van het verzenden van het berichtformaat
bestellingsnummer
|
naam
|
uitleggen
|
code
|
opmerkingen
|
1
|
STXO
|
Het bericht begon te markeren
|
55(H)
|
|
2
|
CMD
|
CW
|
Zie tabel 3
|
|
3
|
LEN
|
DL
|
Nummer van alle karakters behalve startvlag, commandowoord en controle
|
|
4
|
DATAH
|
parameter
|
|
|
5
|
GEGEVENS
|
|
|
6
|
CHK
|
Anders of verificatie
|
Naast de effectbytes zijn er nog andere bytes anders of
|
|
