160 MJ 1064nm Laser Doelaanwijzer

De STA-1064160M medium laserfotometer (hierna de laserfotometer genoemd) is een precisie foto-elektrisch product dat de laser naar een specifiek doel verzendt en de afstandsinformatie berekent volgens de laservluchttijd. 160MJ 1064nm Laser Target Designator heeft de kenmerken van uitstekende prestaties en eenvoudige werking.

Model:JIO-1064160M

Stuur onderzoek

Productomschrijving

Overzicht

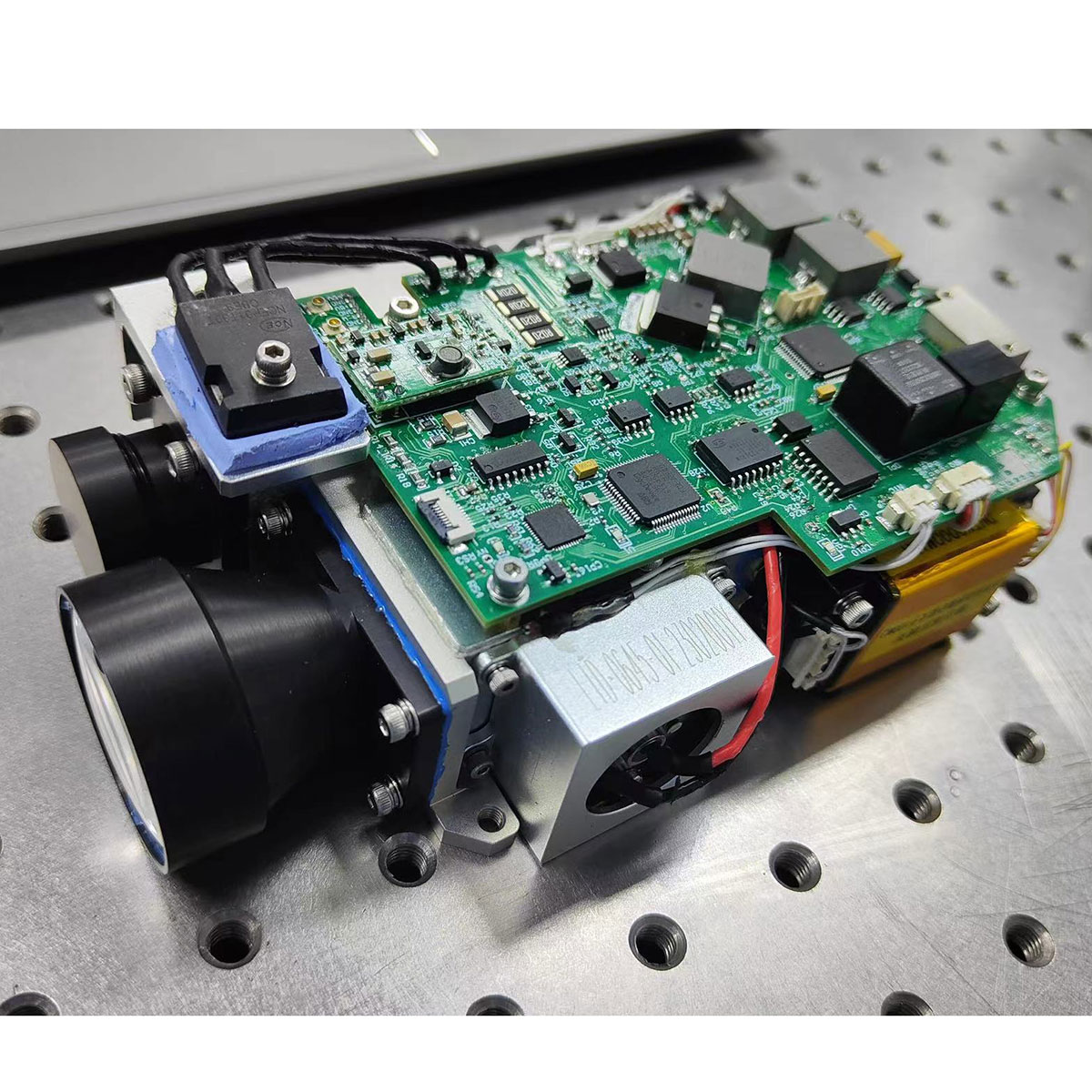

LDR1064-160 Laser Imager is samengesteld uit laseremissie-eenheid, laserontvangst- en variërende eenheid, laseraandrijvingsbron en besturings- en communicatie-eenheid.

Hoofdfunctie

Laser variërende functie;
Laserbestralingsfunctie;
Heeft foto -elektrisch isolatiesignaaltrigger;
Hebben externe trigger -functie.

160 MJ 1064nm Laser Target Designator Technische specificaties

Hoofdindicatoren
Werkgolflengte	1064nm
Laserdralingsenergie	85MJ en 160 MJ Twee versnellingen kunnen worden geschakeld
Lichte vertraging	304 µs ± 1 µs
Laserstraal dispersiehoek	≤0,2 mrad
Bestraling frequentie	8 ~ 21Hz
Variërend frequentie	10Hz
Laserpulsbreedte	10ns ~ 15ns
Stabiliteit	≤ ± 8%
Variërend bereik	0,2 m ~ 20 km (doelgrootte 10 m x10 m x8 m, zichtbaarheid 30 km)
Variërende fout	Niet meer dan 5 meter
Doelselectie	Eerste/seconde/einde
Nauwkeurige meetpercentage	≥ 98%
Opstarttijd	1min (optioneel)
Werktijd (voorgesteld)	Variërende modus		Laser werkt continu gedurende 5 minuten, rust voor 4min, 10 opeenvolgende cycli
	Bestralingsmodus		Bestralingstijd 120s, rust 60s, continue 5 cycli
Volledig ingesteld gewicht	<3,3 kg
TEMPERATUUR
Bedrijfstemperatuur	-40 ℃ ~ +55 ℃
Opslagtemperatuur	-40 ℃ ~ +70 ℃
Vochtige hitte
Relatieve vochtigheid	Relatieve vochtigheid
Temperatuur	+25 ° C ± 2 ° C
Opslagtijd	72h
Trilling
Trillingsspectrumvorm (GRMS = 6,06)	20Hz tot 80Hz			+3DB/okt
	80Hz tot 350Hz			G2/0,04 Hz
	350Hz tot 2000Hz			-3DB/okt
Trillingsrichting en tijd	Trilt in één richting gedurende minimaal 10 minuten
Controlepunt	Moet worden geselecteerd in het armatuur of schudtafeloppervlak nabij de maximale stijfheid van het product, grote apparatuur kan een gemiddelde controle van meerdere punten gebruiken
Monitoringpunt	Het monitoringpunt moet worden geselecteerd in het belangrijkste deel van het te testen product, zodat de rootgemiddelde vierkante versnellingsrespons het maximaal toegestane ontwerp niet overschrijdt (GRMS = 6.06)
Installatie -eisen	Het monster is rigide verbonden met de schudtafel en het product met schokdemper moet de schokdemper voor de test verwijderen
Performance check	Power-on-test Tijdens trillingen moeten alle prestatie-indicatoren voldoen aan de technische vereisten die in het ontwerpdocument zijn gespecificeerd. In het geval van storing is het toegestaan te repareren. Wanneer de acceptatietest wordt uitgevoerd na reparatie, moet de spectrumwaarde worden verminderd tot 0,01 g2/Hz, GRMS = 3,03, en het exemplaar moet in de richting van de richting van de richting van de richting van de richting van de richting van de richting van de richting worden gereduceerd.
Temperatuurbereik
Power-on test	-35 ± 3 ℃ ~ +52 ± 2 ℃
Snelheid van temperatuurverandering
Temperatuurstijging	10 ℃/min
Koeling	10 ℃/min
Cyclustijden	10 keer, moet ervoor zorgen dat de laatste 2 cycli zonder fout, als de fout optreedt in de laatste 2 cycli, na reparatie, 2 probleemloze cycli moeten maken
Fietstijd	Eén cyclustijd is 4H, één cyclus omvat de temperatuurstijging → Temperatuurverblijf → Koeling → Temperatuurverblijf → Temperatuurstijging
Verblijftijd met hoge en lage temperatuur	De verblijftijd hangt af van de warmtecapaciteit van het monster. Op basis van het principe van thermische of koude permeabiliteit van product, wordt de interne temperatuur van het monster gedurende 5 minuten gehandhaafd na het bereiken van stabiliteit
De vereisten van het product worden getest	Algemene temperatuurcyclusstest met de hele machine moet zo ver mogelijk zijn om de dekking te openen
Controleer en repareer	Power -testapparatuur, in elke temperatuurcyclus, na de test om te bevestigen dat de apparatuur fout is, kan de volgende temperatuurcyclus uitvoeren
Doorweekte vereisten	Doordrenkt wordt uitgevoerd met de hele apparatuur
Sportwagen
Sportwagen	Sportauto's gaan met het hele apparaat
	Als het product geen wegtransporttest uitvoert, kunt u de simulatietransporttabel gebruiken voor indoor transportsimulatietest, dat wil zeggen sinusvormige cyclische trillingstest voor productidentificatie
	De vereisten van de gesimuleerde transporttabel -test zijn als volgt
Testomstandigheden	Frequentie	5Hz ~ 200Hz
	Amplitude	5Hz ~ 7Hz
	Amplitude 12 mm ~ 8 mm
	7Hz ~ 200Hz gelijke versnelling 1,5 g
	Trillingstestconditie Toegestane afwijking is hetzelfde als breedband willekeurige trillingstest
	Richting	Verticale asrichting en zijde
	Oriëntatie	verticaal en lateraal naar de as
	Fietstijd	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12min per cyclus; wanneer de resonantiefrequentie van het monster onder 5Hz wordt gemeten, kan de testfrequentie worden uitgebreid tot 2Hz, 2Hz ~ 200Hz ~ 2Hz scanning, moet de scantijd 15min zijn.
	Controleer na de transporttest of er schade en structureel losmakende fenomeen is, het uitvoeren van technische indexinspectie, moet voldoen aan de ontwerpvereisten.
Belangrijkste prestatie -indicatoren
Voeding en stroomverbruik	Voedingsbereik				20V ~ 33V, DC
	Stroomverbruik				Piekvermogen is niet meer dan 400 W, het standby -vermogen is niet meer dan 60 W (limiettemperatuur). 1.5.2 Betrouwbaarheid
Betrouwbaarheid	MTBF is niet minder dan 4000h
Beveiliging	Stel een waarschuwingsapparaat in voor de laser om te werken
	De uitgang van de laserzender is voorzien van voor de hand liggende waarschuwingssignalen
	De apparatuur is goed geaard
Behoudbaarheid	Alle belangrijke functionele onderdelen en apparatuur zijn ingestelde foutindicatie en normale werkindicatie
	De gemiddelde reparatietijd MTTR is niet meer dan 20 minuten
Elektromagnetische compatibiliteitsvereisten	In het operatieproces van het systeem kan de apparatuur compatibel zijn met andere apparatuur in het systeem, normaal werk

Mechische interface

Elektrische interface

5.1 Communicatieconnector (Socket Model J30J-15ZKP, Buttplug-model J30J-15TJ) PIN-definitie

Pin -nummer	Definitie	Inhoud	Type signaal	Opmerkingen
1	TX+	RS422 Stuur positief (lokaal)	Uitvoer	Object Host -computer
2	TX -	RS422 Stuur negatief (lokaal)	Uitvoer	Object Host -computer
3	Rx+	RS422 ontvangen positief (lokaal)	Invoeren	Object bovenste computer
4	RX -	RS422 Ontvang negatief (lokaal)	Invoeren	Object bovenste computer
5	GND	Ground RS422	Signaalgebied	Object bovenste computer
6				Debug -special van de fabrikant
7				Debug -special van de fabrikant
8				Debug -special van de fabrikant
9				Debug -special van de fabrikant
10				Debug -special van de fabrikant
11				Debug -special van de fabrikant
12				Debug -special van de fabrikant
13				Debug -special van de fabrikant
14		Extern tijdssysteem +	Invoeren	RS422 Differentiaal
15		Outer Time Tong -	Invoeren	RS422 Differentiaal
