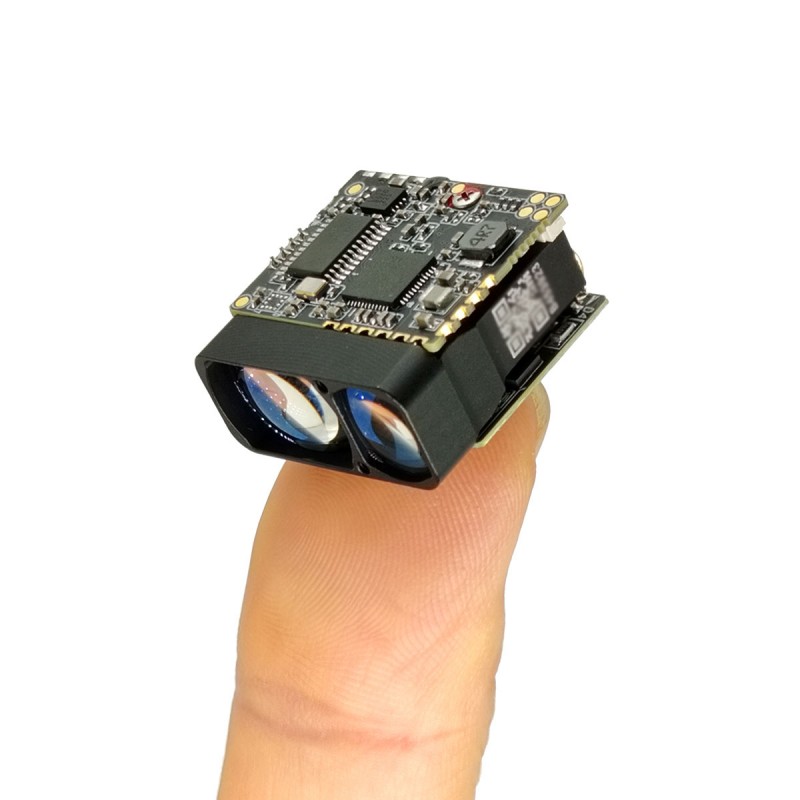

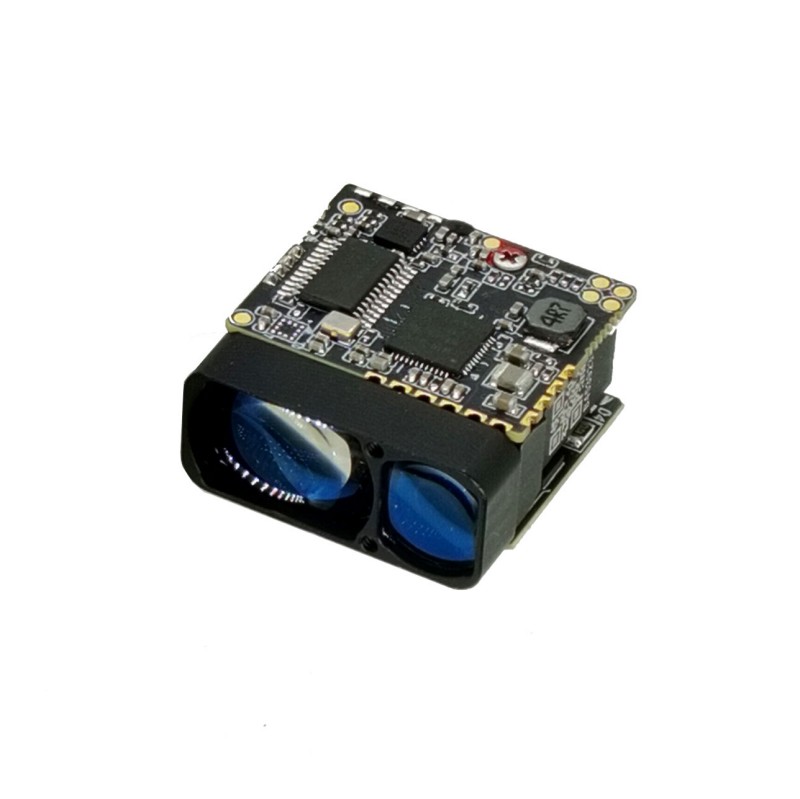

2000m Micro Laser Rangefinder Module (LRF)

De STA-W2X Miniature Laser Ranging-module maakt gebruik van een 905 nm halfgeleiderlaser, die de kenmerken heeft van lange afstand, laag stroomverbruik, kleine grootte en oogveiligheid. Het is zeer geschikt voor het integreren van kleine onbemande luchtvoertuigpods, handheld nachtzichtapparatuur, thermische beeldvorming en andere apparatuur.

Max Bereik: 2000m
Variërende nauwkeurigheid: ± 1m
Variërende frequentie: 1-3Hz
Gewicht: 10 g ± 0,5 g

Stuur onderzoek

Productomschrijving

Belangrijke functies

Semiconductor lasertechnologie: superieure betrouwbaarheid, compactheid en lager stroomverbruik dan traditionele time-of-flight (TOF) -bereiken, waardoor integratie in draagbare en ruimtebeperkte apparaten mogelijk wordt.

Productprestatie -index

Bestelnummer	Projectnaam	STA-W2X
1	Human Eye Veiligheidsniveau	Klasse 3r （IEC 60825-1）
2	lasergolflengte	905 nm
3	Laser -divergentiehoek	1 × 6 mrad
4	Ontvang veldhoeken	~ 20 mrad
5	Lanceer kaliber	Φ10 × 7,5 mm
6	Ontvang kaliber	Φ15 × 10 mm
7	Bereikbereik (gebouw)	5 ~ 20 00m
8	variërend nauwkeurigheid	± 1m
9	het meten van frequentie	3Hz （5 ~ 45m）; 0,75 ~ 3Hz （45 ~ 1200m） 1Hz (2000m)
10	Kwadrant meetsnelheid	≥98%
11	Valse alarmpercentage	≤1%
12	Gegevensinterface	UART （TTL_3.3V）
13	servicespanning	DC 3 ~ 5 in
14	Standby Power (Power On Down)	≤1 MW
15	Werkverbruik	≤1,5 W
16	gewicht	10 ± 0,5 g
17	Afmetingen (LWH)	25 × 26 × 13 mm
18	werktemperatuur	-40 ~ ＋ 60 ℃
19	opslagtemperatuur	-55 ~ ＋ 65 ℃
20	waggelen	1200 g, 1ms
21	trillen	5 ~ 50 ~ 5Hz, 1 x frequentiebereik / min, 2,5 g
22	betrouwbaarheid	MTBF ≥ 1500H
23	starttijd	≤200ms;

Elektrische interface

Gebruikerselektrische interface: UART (TTL_3.3V)

Connectormodel: FWF08002-S06B13W5M (TESLA-connector), lijnorder en specifieke definitie zijn als volgt:

2000m Micro Laser Rangefinder Module Lrf

pin	definitie	uitleggen
1	GND	Snaar
2	Macht is	Voeding, van 3 tot 5 V
3	Uart_nc	(leeg)
4	Uart_tx	Seriële poortzender, TTL_3.3V -niveau
5	Uart_rx	Seriële poort ontvangt uiteinde, met een TTL_3.3V -niveau
6	Power_on	Module Power Switch, TTL_3.3V Niveau; (> 0.7V op, <0,15V uitgeschakeld)

Productafmetingen en aanbevelingen voor installatie

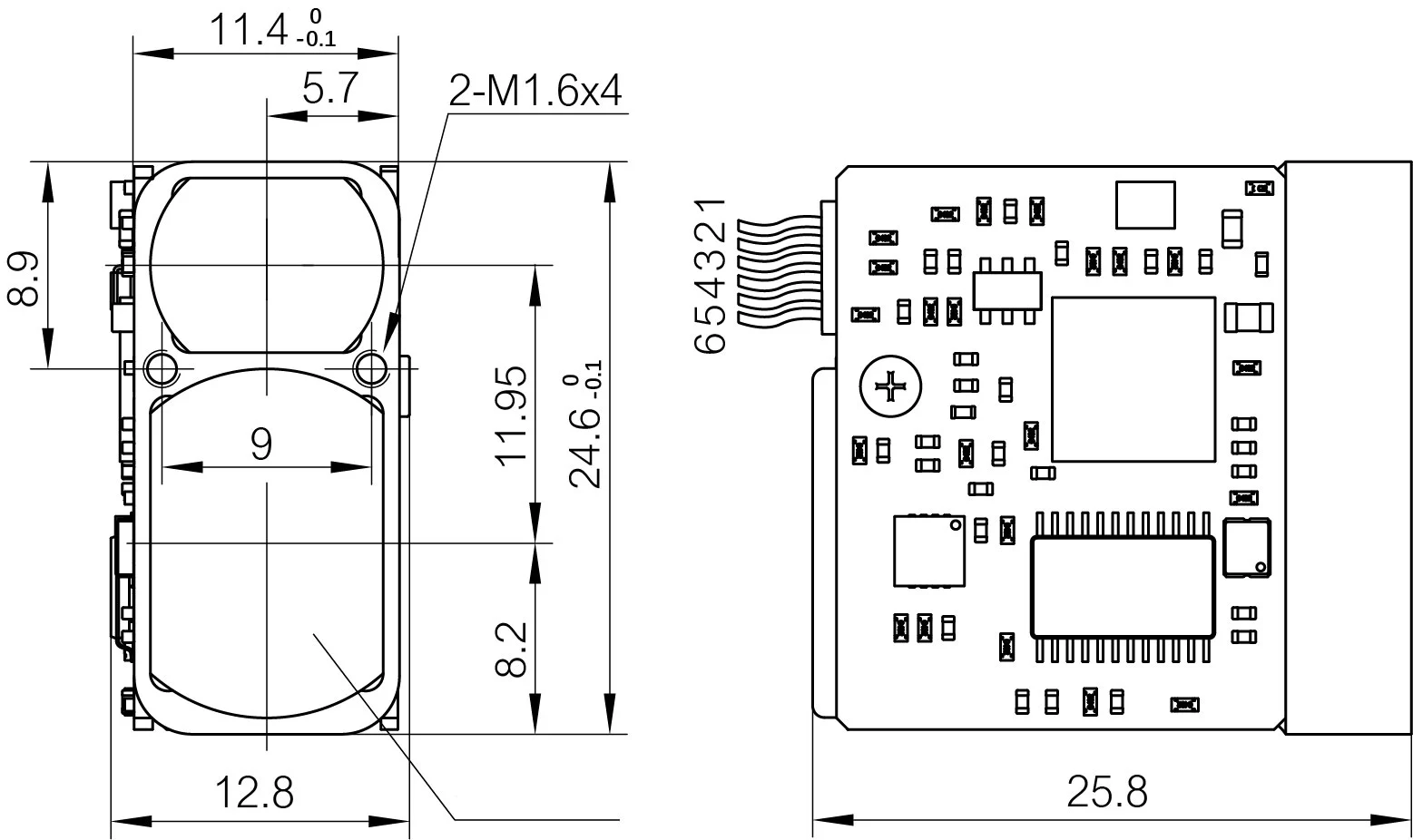

De buitenste profielafmetingen van de STA-W2X-variërende module zijn als volgt:

2000m Micro Laser Rangefinder Module Lrf

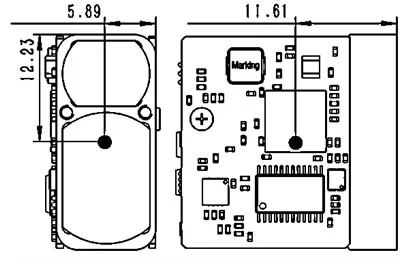

De zwaartepuntpositie van de STA-W2X-variërende module is als volgt:

2000m Micro Laser Rangefinder Module Lrf

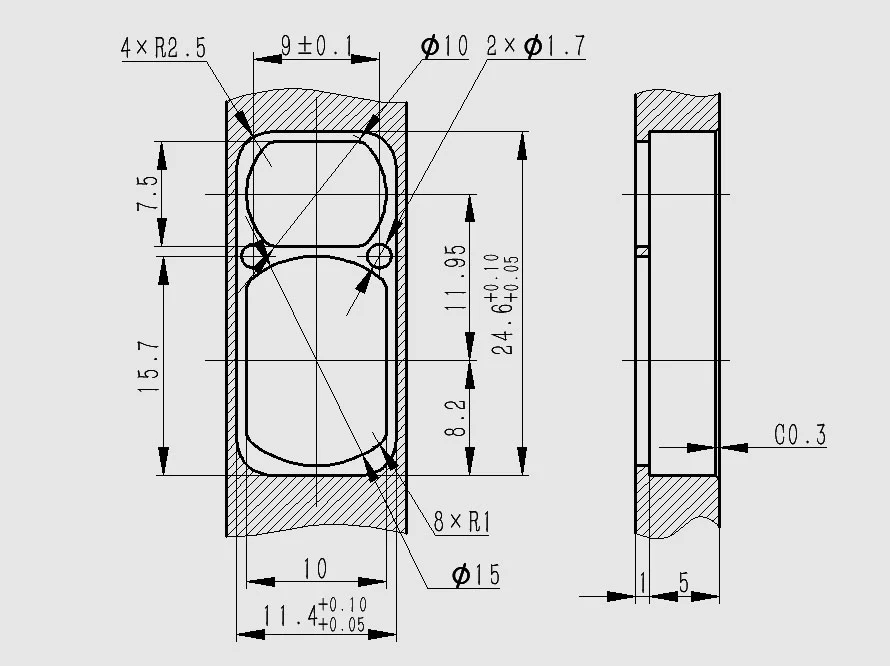

Het aanbevolen installatie-interfaceontwerp voor de STA-W2X Ranging-module is als volgt:

2000m Micro Laser Rangefinder Module Lrf

De ontwerpvereisten voor vensterlenscoating voor STA-W2X Ranging-module zijn als volgt:

Protocol

1. Communicatiepercentage en -indeling

Formaatstandaard

Baud Rate (BPS): 9600 / 14400/19200 / 38400 /57600 /115200 (standaard) / 128000 /230400;
BYTE -gegevensformaat: 1 Start bit, 8 gegevensbit, 1 stopbit, geen controle

2. Basisindeling voor het verzenden van datapakketten

Sectie Beschrijving	Byte -nummer	Span	Opmerkingen
Framekop	2	0x55, 0xaa	Vaste waarde
Opdrachtcode	1	0 ~ 255	Geeft het besturingsobject van de opdracht huidige besturing aan
Gegevens 1	1	0 ~ 255
Gegevens 2	1	0 ~ 255
Gegevens 3	1	0 ~ 255
Gegevens 4	1	0 ~ 255
check sum	1	0 ~ 255	Checksum is de opdrachtcode, gegevens 1 ~ 4 Alle bytes van gegevens som naar beneden 8 bits

3. Retourneer het basisformaat van het pakket

Sectie Beschrijving	Byte -nummer	Span	Opmerkingen
Framekop	2	0x55, 0xaa	Vaste waarde
Opdrachtcode	1	0 ~ 255	Geeft het besturingsobject van de opdracht huidige besturing aan
Gegevens 1	1	0 ~ 255
Gegevens 2	1	0 ~ 255
Gegevens 3	1	0 ~ 255
Gegevens 4	1	0 ~ 255
check sum	1	0 ~ 255	Checksum is frame header, opdrachtcode, gegevens 1 ~ 4 Alle byte -gegevens som naar beneden 8 bits

4. Portersnelheidsinstelling

De beschikbare poorttarieven (BPS) zijn 9600, 14400, 19200, 38400, 57600bps, 115200, 128000, 230400, met acht poorttarieven beschikbaar voor instelling. De AUD -snelheid is onmiddellijk na de instelling van kracht.

OPMERKING: Stuur Check Code = Byte 3 + Byte 4 + Byte 5 + Byte 6 + Byte 7;

Ontvang controlecode = byte 1 + byte 2 + byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Byte 3 (opdracht): 0x01 —— Stel de opdracht poortsnelheid in;

BYTE 7: De specifieke parameters voor het instellen van poorten;

Stuur het naar de Ranging -module:

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	0x01	0xff	0xff	0xff	0x01	0xff
Byte 7, Byte 8: 0x01, 0 xff —— Baud rate 9600bps; 0x02, 0x00 —— Baud rate 14400bps; 0x03, 0x01 —— Baud rate 19200bps; 0x04, 0x02 —— Baud rate 38400bps; 0x05, 0x03 —— Baud rate 57600bps; 0x06, 0x04 —— Baud rate 115200bps; 0x07, 0x05 —— Baud rate 128000bps; 0x08, 0x06 —— Baud rate 230400bps;

Bereik meetmodule om terug te keren:

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	0x01	status	0xff	0xff	0x01	Controleer code
Status: 0x00 —— Baud rate set mislukt; 0x01 —— Baud rate set succesvol; Byte 7: 0x01 —— Baud rate 9600bps; 0x02 —— Baud rate 14400bps; 0x03 —— Baud rate 19200bps; 0x04 —— Baud rate 38400bps; 0x05 —— Baud rate 57600bps; 0x06 —— Baud rate 115200bps; 0x07 —— Baud rate 128000bps; 0x08 —— Baud rate 230400bps;

5. Enkele meting

Stuur het naar de Ranging -module:

Byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0!	0x88	0xff	0xff	0xff	0xff	Controleer code

Bereik meetmodule om terug te keren:

Byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0!	0x88	Status	0xff	Data_H	Data_l	Controleer code
Status: falen van een enkele 0- —— Meting (gegevens _ h = 0 xff, gegevens _ l = 0 xff); 1 —— Succes met één meet (gegevens _ h = hoge byte van meetresultaat; gegevens _ l = lage byte van meetresultaat);

6. Continue meting

Stuur het naar de Ranging -module:

Byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0!	0x89	0xff	0xff	0xff	0xff	Controleer code

Bereik meetmodule om terug te keren:

Byte	1	2	3	4	5	6	7	8
Beschrijving	0x55	0!	0x89	Status	0xff	Data_H	Data_l	Controleer code
Status: 0 —— Meerdere meetstoringen (gegevens _ h = 0 xff, gegevens _ l = 0 xff); 1 —— Meerdere metingen waren succesvol (gegevens _ h = hoge byte van meetresultaat; gegevens _ l = lage byte van meetresultaat);

6. Continue meting

Stuur het naar de Ranging -module:

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	0x8e	0xff	0xff	0xff	0xff	Controleer code

Bereik meetmodule om terug te keren:

byte	1	2	3	4	5	6	7	8
beschrijving	0x55	0!	0x8e	Status	0xff	0xff	0xff	Controleer code
Status: 0 —— Stop meerdere meetfout; 1 —— Succes met meerdere meet stoppen;
