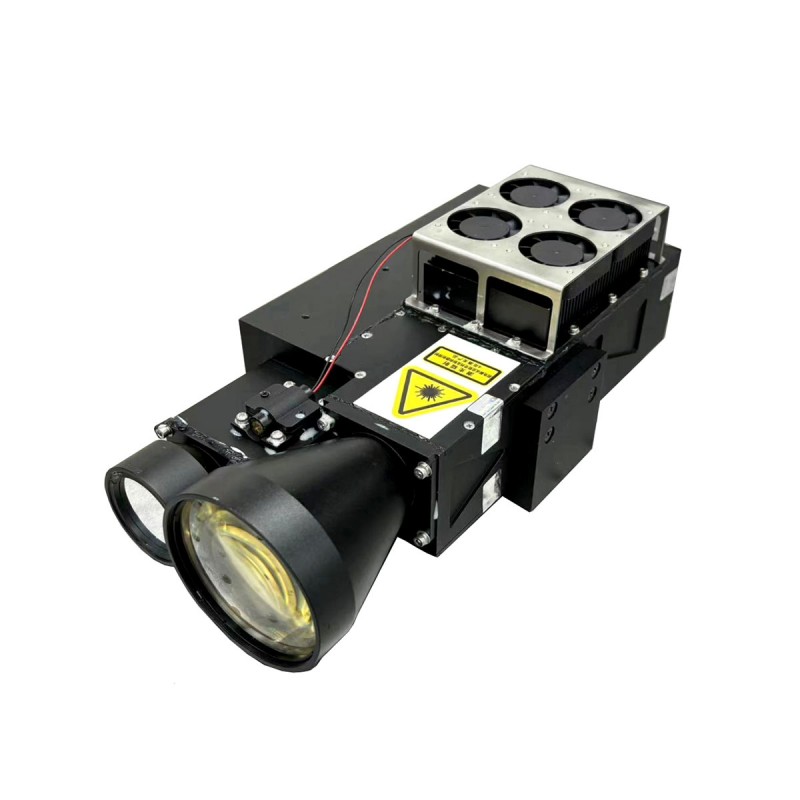

200 MJ Laser Target Designator (Ltd) WiHt Lrf

STA-Z200M is een militaire 200MJ laser-doelwitaanwijzer die een cruciale rol speelt in precisie-richtsystemen, in staat om precieze richtlijnen te bieden voor slimme munitie. Via een geavanceerd optisch systeem markeert het het doelwit met een laserstraal, waardoor precisiegeleide wapens het doelwit met een extreem hoge nauwkeurigheid en efficiëntie kunnen vernietigen.

Stuur onderzoek

Productomschrijving

Dit model van laser -doelaanwijzer neemt het geïntegreerde ontwerp aan, het systeem bestaat uit een laserlichtbron en stuurprogramma, een afstandsmetingsmodule, een observatiesysteem en een besturingsmodule.

Hoofdfunctie

Laser variërende functie;
Laserbestralingsfunctie;
Foto -elektrisch isolatiesignaaltrigger;
gedemonteerd richtbalk;
externe trigger -functie;

Belangrijkste technische indicatoren

Werkgolflengte	1064nm ± 1 nm
Laserdralingsenergie	200 mj
Lichte vertraging	304 µs ± 1 µs
Laserstraal dispersiehoek	≤0,2 mrad
Bestraling frequentie	8 ~ 21Hz
Variërend frequentie	10Hz
Laserpulsbreedte	10ns ~ 15ns
Stabiliteit	≤ ± 8%
Variërend bereik	0,3 m ~ 30 km (doelgrootte 10 m 10 m 8 m, zichtbaarheid 30 km)
Variërende fout	minder dan of gelijk aan 5 meter
Doelselectie	Eerste/seconde/einde
Nauwkeurige meetpercentage	98%
Opstarttijd	＜ 1min （bij normale temperatuur）
Werktijd	Variërende modus	Continu werken gedurende 5 minuten, rust gedurende 4min, continue 5 cycli （bij lage/normale temperatuur） continu werken gedurende 5 minuten, rust gedurende 4min, continue 2cycles （bij hoge temperatuur en 85 mJ -uitgang） continu werkend gedurende 2 minuten, rust gedurende 4min, continu 2cyclen （bij hoge temperatuur en 160 mJ output）
	Bestralingsmodus	irradiation time 90s, rest 60s, continuous 5 cycles （at low/normal temperature and 85mj output）irradiation time 60s, rest 60s, continuous 5 cycles （at low/normal temperature and 160mj output）irradiation time 90s, rest 60s, continuous1 cycles （at high temperature and 85mj output）irradiation time 60s, rest 60s, continuous 1 cycles （at high temperature and 160 MJ -uitvoer）
Volledig ingesteld gewicht	≤ 3,3 kg

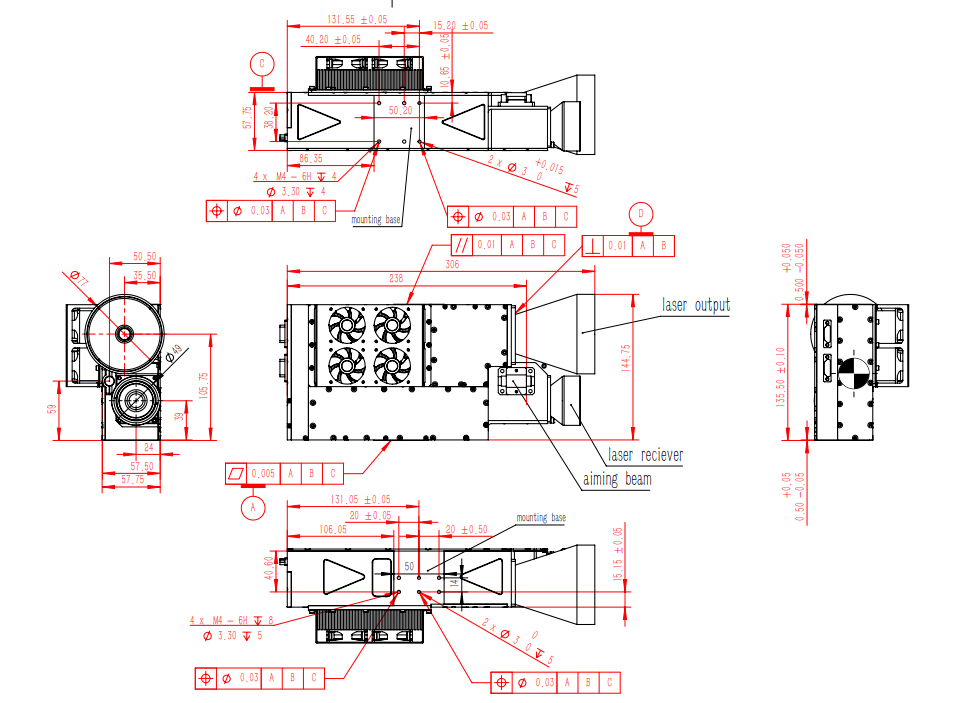

Volume van volledige set

Elektrische interface

Communicatie-connector (Socket Model J30J-15ZKP, Buttplug-model J30J-15TJ) PIN-definitie

Pin	Definitie	Inhoud	Type signaal	Opmerkingen
1	TX+	RS422 Stuur positief (lokaal)	Uitvoer	Object Host -computer
2	TX -	RS422 Stuur negatief (lokaal)	Uitvoer	Object Host -computer
3	Rx+	RS422 ontvangen positief (lokaal)	Invoeren	Object bovenste computer
4	RX -	RS422 Ontvang negatief (lokaal)	Invoeren	Object bovenste computer
5	GND	Ground RS422	Signaalgebied	Object bovenste computer
6				Debug -special van de fabrikant
7				Debug -special van de fabrikant
8				Debug -special van de fabrikant
9				Debug -special van de fabrikant
10				Debug -special van de fabrikant
11				Debug -special van de fabrikant
12				Debug -special van de fabrikant
13				Debug -special van de fabrikant
14		Extern tijdssysteem +	Invoeren	RS422 Differentiaal
15		Extern tijdssysteem -	Invoeren	RS422 Differentiaal

Power Connector (plug -type J30J02P020P000S0P120, plug -type J30J02P020S000S000L000) PIN Definitie

Pin -nummer	Definitie	Opmerkingen
A, B	24V	De draadkleur is rood
C, D	GND	De draadkleur is zwart

Belangrijkste prestatie -indicatoren

Voeding en stroomverbruik	Voedingsbereik	20V ~ 33V, DC
	Stroomverbruik	Piekvermogen is niet meer dan 260 W, het standby -vermogen is niet meer dan 60 W (normale temperatuur)
Betrouwbaarheid	MTBF is niet minder dan 4000 uur (de totale schiettijd is groter dan 3 miljoen)
Beveiliging	Stel een waarschuwingsapparaat in voor de laser om te werken
	De uitgang van de laserzender is voorzien van voor de hand liggende waarschuwingssignalen
	De apparatuur is goed geaard
Behoudbaarheid	Alle belangrijke functionele componenten en apparatuur hebben zowel foutindicatoren als indicatoren voor normale werking
	De gemiddelde reparatietijd MTTR is niet meer dan 20 minuten
Elektromagnetische compatibiliteitsvereisten	In het opstartproces van het systeem kan de apparatuur compatibel zijn met andere apparatuur in het systeem en normaal werken

Vereisten voor het aanpassingsvermogen van het milieu

Temperatuur	Bedrijfstemperatuur		-40 ℃ ~ +60 ℃
	Opslagtemperatuur		-40 ℃ ~ +70 ℃
Vochtige hitte	Relatieve vochtigheid		95% ± 3%
	Temperatuur		+25 ° C ± 2 ° C
	Opslagtijd		72h
Trilling	Trillingsspectrumvorm (GRMS = 6,06)		20Hz tot 80Hz			+3DB/okt
			80Hz tot 350Hz			G2/0,04 Hz
			350Hz tot 2000Hz			-3DB/okt
	Trillingsrichting en tijd		trillen in twee richtingen gedurende minimaal 10 minuten
	Controlepunt		moet worden geselecteerd in het armatuur of schudtafeloppervlak nabij de maximale stijfheid van het product, grote apparatuur kan een gemiddelde controle van meerdere punten gebruiken
	Monitoringpunt		Het monitoringpunt moet worden geselecteerd in het belangrijkste deel van het te testen product, zodat de rootgemiddelde vierkante versnellingsrespons het maximaal toegestane ontwerp niet overschrijdt (GRMS = 6.06)
	Installatie -eisen		Het monster is stevig bevestigd aan de schudtafel en voor producten die zijn uitgerust met schokdempers, moeten de schokdempers worden verwijderd vóór het testen
	Performance check		Tijdens het testen van trillingen met de op apparatuur aangedreven, moeten alle prestatie -indicatoren voldoen aan de technische vereisten die in het ontwerpdocument zijn gespecificeerd. In het geval van een storing zijn reparaties toegestaan. Na de reparatie moet de spectrale waarde worden verlaagd tot 0,01 g²/Hz, GRMS = 3,03 en het monster moet worden onderworpen aan trillingen in de richting die het meest gevoelig is voor trillingen gedurende 10 minuten tijdens de acceptatietest.
Temperatuurcyclus	Temperatuurbereik		Power-on test		-35 ± 3 ℃ ~ +52 ± 2 ℃
	Snelheid van temperatuurverandering		Temperatuurstijging		10 ℃/min
			Koeling		10 ℃/min
	Cyclustijden		Tien cycli moeten worden voltooid, zodat de laatste 2 cycli zonder fouten zijn. Als een fout optreedt tijdens de laatste 2 cycli, zijn na reparaties een extra 2 foutvrije cycli vereist.
	Fietstijd		Eén cyclustijd is 4H, één cyclus omvat de temperatuurstijging → Temperatuurverblijf → Koeling → Temperatuurverblijf → Temperatuurstijging
	Verblijftijd met hoge en lage temperatuur		De verblijftijd hangt af van de warmtecapaciteit van het monster. Op basis van het principe van thermische of koude permeabiliteit van product, wordt de interne temperatuur van het monster gedurende 5 minuten gehandhaafd na het bereiken van stabiliteit
	De vereisten van het product worden getest		Algemene temperatuurcyclusstest met de hele machine moet zo ver mogelijk zijn om de dekking te openen
	Controleer en repareer		In de stroomtestapparatuur is het na elke temperatuurcyclusstest noodzakelijk om te bevestigen dat de apparatuur vrij is van fouten voordat u naar de volgende temperatuurcyclus gaat
Doorweekte vereisten	Doordrenkt wordt uitgevoerd met de hele apparatuur
transportvereisten	Apparatuur moet als een heel voertuig worden getransporteerd
	Als het product geen wegtransporttest heeft ondergaan, kunt u een indoor transportsimulatietest uitvoeren met behulp van een simulatietransporttabel. Deze test omvat het uitvoeren van een sinusvormige cyclische trillingstest om de prestaties van het product te beoordelen
	De vereisten van de gesimuleerde transporttabel -test zijn als volgt
	Testomstandigheden	Frequentie		5Hz ~ 200Hz
		Amplitude		5Hz ~ 7Hz
		Amplitude 12 mm ~ 8 mm
		7Hz ~ 200Hz gelijke versnelling 1,5 g
		Trillingstestconditie Toegestane afwijking is hetzelfde als breedband willekeurige trillingstest
	Richting	Verticale asrichting en zijkant; oriëntatie: verticaal en lateraal aan de as
	Fietstijd	Log-scan 5Hz ~ 200Hz ~ 5Hz, 12min per cyclus; wanneer de resonantiefrequentie van het monster onder 5Hz wordt gemeten, kan de testfrequentie worden uitgebreid tot 2Hz, 2Hz ~ 200Hz ~ 2Hz scanning, moet de scantijd 15min zijn.
	Controleer na de transporttest op tekenen van schade of structureel losraken en voer een inspectie uit van technische indices om ervoor te zorgen dat ze aan de ontwerpvereisten voldoen
