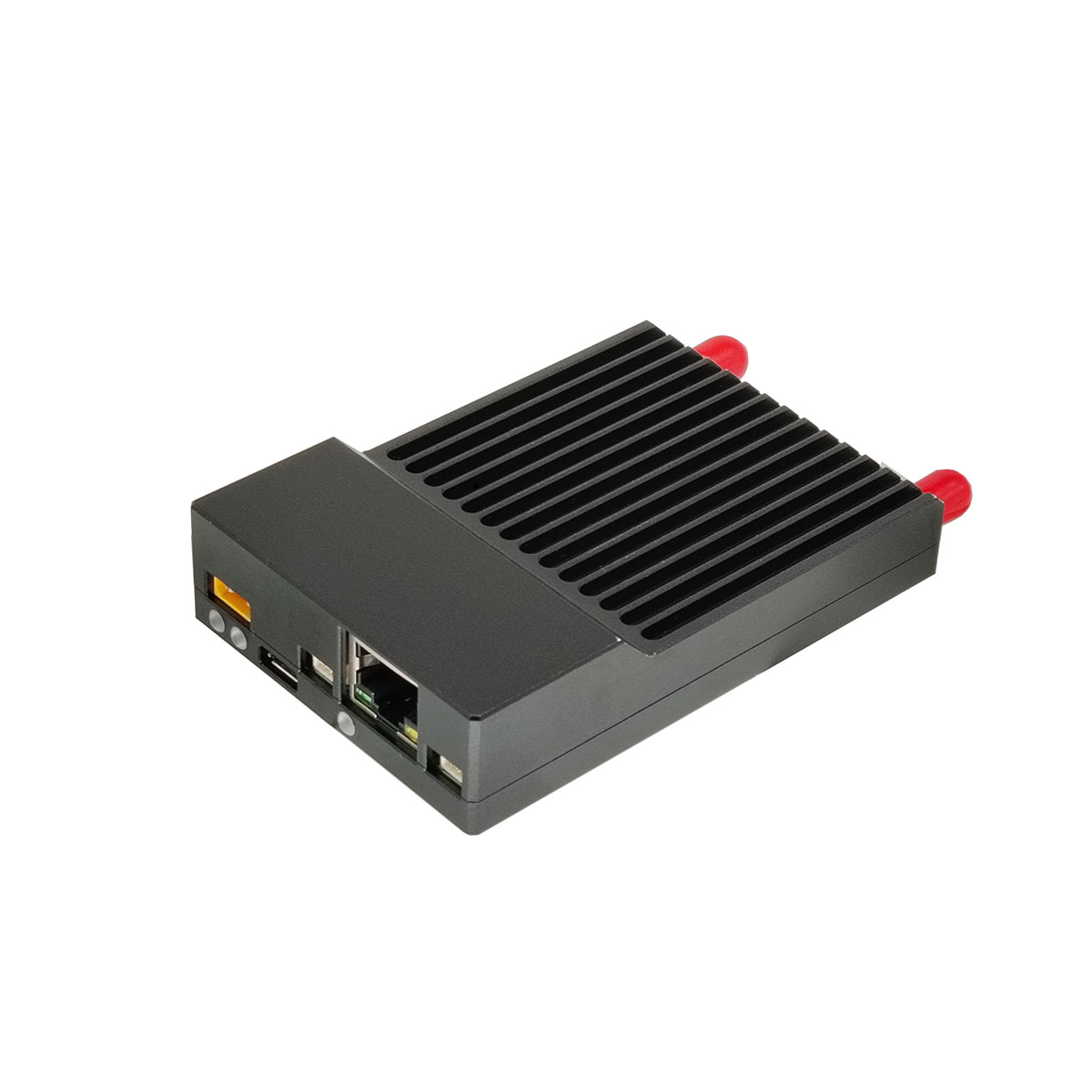

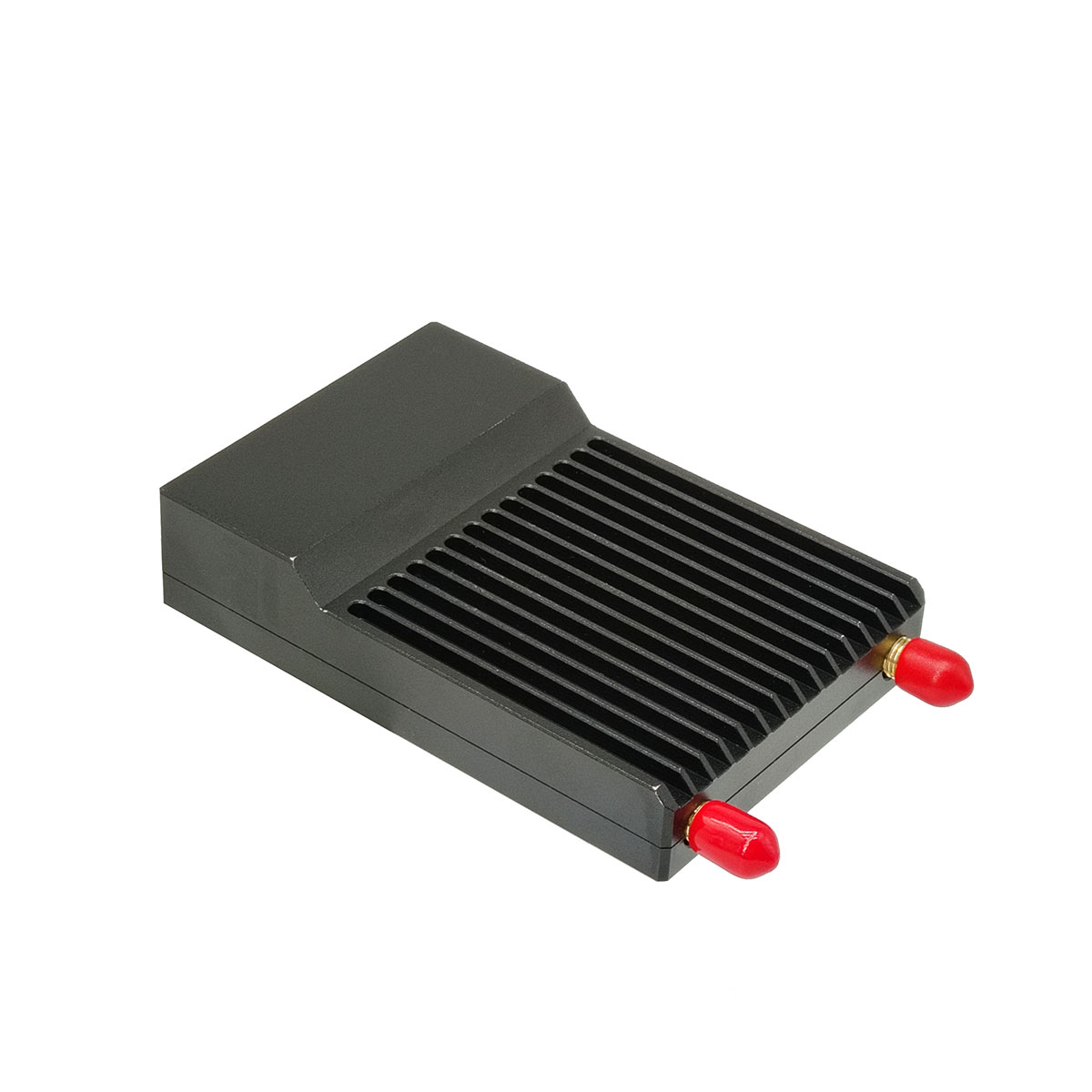

20 km drone-videotransmissielink mesh-netwerken
Het T-Series-product is een breedband digitaal draadloos transmissiesysteem dat is geoptimaliseerd voor toepassingen met onbemande apparatuur. Dit systeem bevat technologieën zoals MIMO-antennediversiteit, COFDM-modulatie, TDD en voorwaartse foutcorrectie. Het beschikt over een hoge transmissiebetrouwbaarheid, lage latentie en ondersteunt verschillende netwerkmodi, waaronder ster-, keten- en mesh-netwerken. Het kan voldoen aan de vraag naar snelle gegevens- en videotransmissie in diverse complexe scenario's en omgevingen op verschillende afstanden.
Stuur onderzoek
Productomschrijving
Sollicitatie
Het is zeer geschikt voor toepassingen op gebieden zoals bosbrandpreventie, spoorvervoer, UAV-verkenning, zwerm-UAV-dataverbindingen, noodhulp, inspectie van elektriciteitsleidingen, patrouilles van oliepijpleidingen, grensbeveiliging en anti-smokkeloperaties, onbemande systemen, mariene veehouderij, mobiele beveiliging en militaire verkenning.
Accessoires en parameters
| Transmissielink | |
| Model | STA-T20M |
| Maat | 92×62×20,5 (mm) |
| Gewicht | 106 ±1g |
| Netwerken | Ondersteuning van stervormige netwerken |
| RF-frequentieband | 1427,9~1447,9 MHz |
| Aanpasbaar | 806~826MHz/1427,9~1447,9MHz/2401,5~2481,5MHz |
| Vermogensniveau | 25 dBm ±2 |
| Gevoeligheid | 10 MHz (-103 dBm)/5 MHz (-104 dBm)/3 MHz (-106 dBm) |
| Transmissiemethoden | eenrichtingsverkeer, tweerichtingsverkeer |
| Verzend- en ontvangstmodus | enkele zender dubbele ontvanger |
| Werkende bandbreedte | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Maximale datasnelheid | 20 Mbps (- Y-type)/100 Mbps (- M-type) |
| Ondersteuning van het aantal netwerkknooppunten | Ondersteunt het aantal netwerkknooppunten N ≥ 2 en maximaal 15 toegangsknooppunten |
| Video-overdracht | communiceren met externe terminals via de Ethernet-poort |
| Gegevensoverdracht | Communiceer met externe terminals via de RS232-poort |
| Tijd voor het opbouwen van ketens | Koude start ≤ 20s |
| Ingangsspanning | 12V-24V |
| Anti-interferentie | Ondersteunt bandfrequentiehopping |
| Vertraging luchtinterface | transmissievertraging van knooppunt naar centraal knooppunt<=200 ms |
| Piekstroomverbruik | stroomverbruikwaarde van 150 mA ± 15% bij maximale snelheid |
| WEB-configuratie | ondersteunt basisconfiguratie/rapportage/queryfuncties |
| Modulatiemethoden | QPSK, 16QAM, 64QAM |
| Opslagtemperatuur | -40°C~+85°C |
| Werktemperatuur | -20°C~+75°C |
| Schelp | Aluminiumlegering |
| Accessoires | |
| Productnaam | Glasvezel antenne |
| Model | TQJ-1400AT-7 |
| Frequentie | 1425 ~ 1450 MHz |
| Verdienen | 7 dBi |
| Staande golfverhouding | ≤ 1,3 |
| Nominale impedantie - Ω | 50 |
| Lengte | 62 cm |
| Diameter | 1,85 cm |
| Straling richting | 360° omnidirectioneel |
| Interface | NK vrouwelijk hoofd/N mannelijk hoofd |
| Productnaam | Antenne-zuignapbasis aan het geaarde uiteinde |
| Frequentiebereik - MHz | 0-6,0 GHz |
| Vast gewricht met zuignap | N-vrouwelijk hoofd N-K vrouwelijk zitje |
| Chassisdiameter | 11 cm |
| Lengte van het lood | 46 cm |
| Productnaam | Sky-end zelfklevende staafantenne |
| Lengte | 23,5 cm |
| Frequentie | 1425 ~ 1450 MHz |
| Verdienen | 2 dBi |
| Staande golfverhouding | ≤ 1,3 |
| Nominale impedantie - Ω | 50 |
| *Andere optionele accessoires* | |
| Productnaam | RG58-adapterkabel |
| Lijn lengte | 20 cm |
| Toepasselijke frequentieband | 6000 MHz |
| Draad | RG58 draad met een buitendiameter van 5 mm |
| Interface-model | SMA mannelijke kop binnennaald/N mannelijke kop |
| Verzwakking | 0,15 dB/m |
| Weerstand | 50 Ohm |
| Productnaam | Bevestigingsset voor glasvezelantenne |
| Vaste plaat: | Lengte: 8 cm Breedte: 6 cm Gatdiameter: 0,9 cm Afstand tussen de middelpunten van de gaten: 60,5 cm |
| U-vormig onderdeel: | Totale lengte: 8,3 cm Schroeflengte: 4,8 cm Breedte: 6 cm Moer: M8 Granaatscherven: M8 Pakking: M8 |
| Productnaam | Omnidirectionele glasvezelantenne van 1,25 meter |
| Model | TQJ-1400AT-11 |
| Frequentie | 1425 ~ 1450 MHz |
| Verdienen | 11 dBi |
| Staande golfverhouding | ≤ 1,3 |
| Nominale impedantie - Ω | 50 |
| Lengte | 1250 mm |
| Diameter | 20 mm |
| Straling richting | 360° omnidirectioneel |
| Interface | NK vrouwelijk hoofd |
| Productnaam | Omnidirectionele glasvezelantenne van 1,5 meter |
| Model | TQJ-1400AT-12 |
| Frequentie | 1425 ~ 1450 MHz |
| Verdienen | 12 dBi |
| Staande golfverhouding | ≤ 1,3 |
| Nominale impedantie - Ω | 50 |
| Lengte | 1500 mm |
| Diameter | 20 mm |
| Straling richting | 360° omnidirectioneel |
| Interface | NK vrouwelijk hoofd |
| Productnaam | Omnidirectionele glasvezelantenne van 1,8 meter |
| Model | TQJ-1400G-14 |
| Frequentie | 1425 ~ 1450 MHz |
| Verdienen | 14 dBi |
| Staande golfverhouding | ≤ 1,3 |
| Nominale impedantie - Ω | 50 |
| Lengte | 1800 mm |
| Diameter | 44 mm bij max |
| Straling richting | 360° omnidirectioneel |
| Interface | SMA-N mannelijk hoofd |

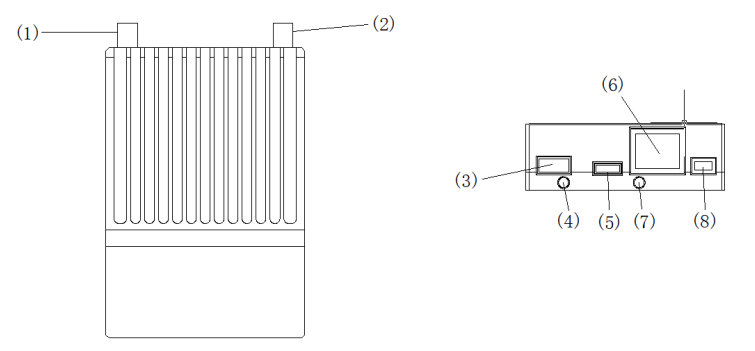

Interfacedefinitie
| Serienummer | Functie |
| 1 | SMA-ontvangstantenne-interface |
| 2 | SMA transceiver-antenne-interface |
| 3 | Ingangsvermogen beeldgegevensoverdracht (12V-24V XT30-2P vrouwelijk hoofd) |
| 4 | Stroomindicatielampje |
| 5 | Micro-USB-firmware-upgradepoort |
| 6 | RJ45 Ethernet-poort |
| 7 | Gegevenslampje netwerkpoort |
| 8 | Seriële poortinterface (TTL 3,3V) |

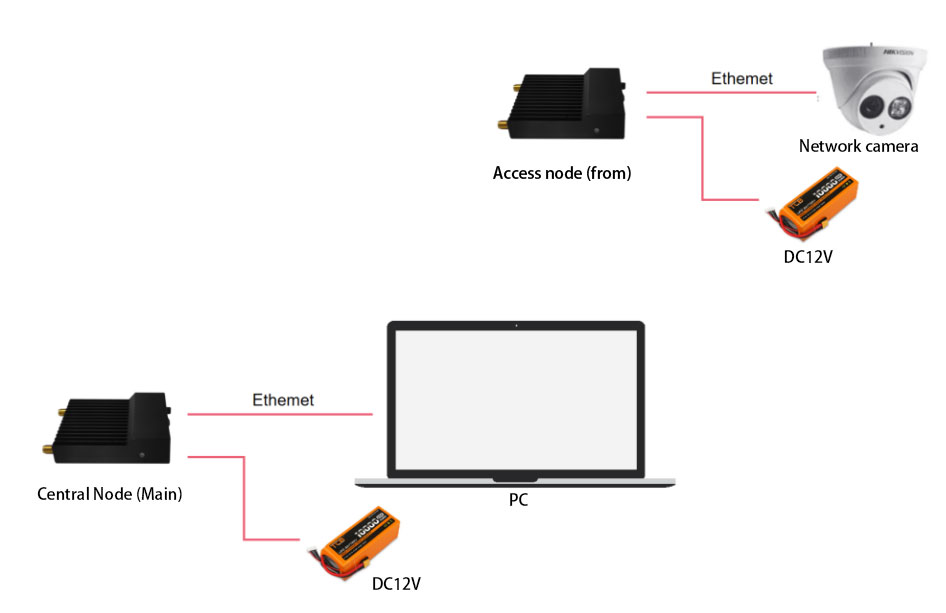

Aansluitschema

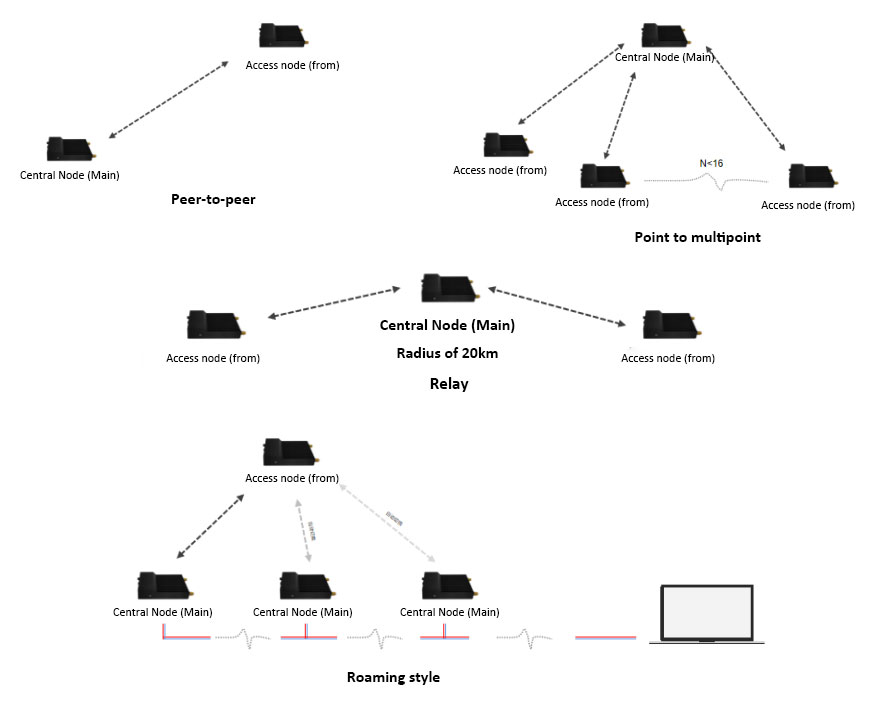

Werkmodus
