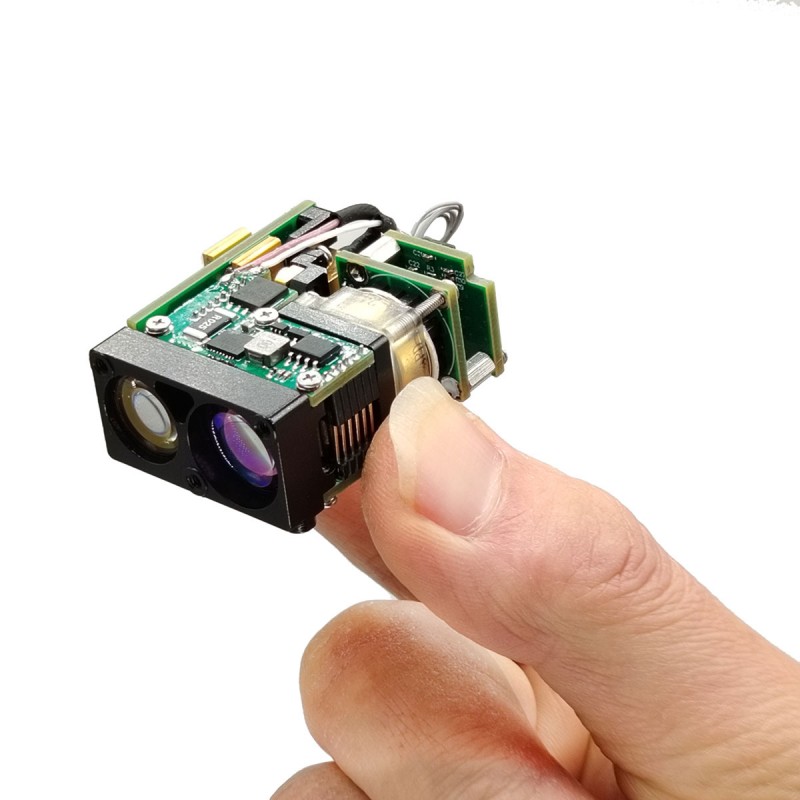

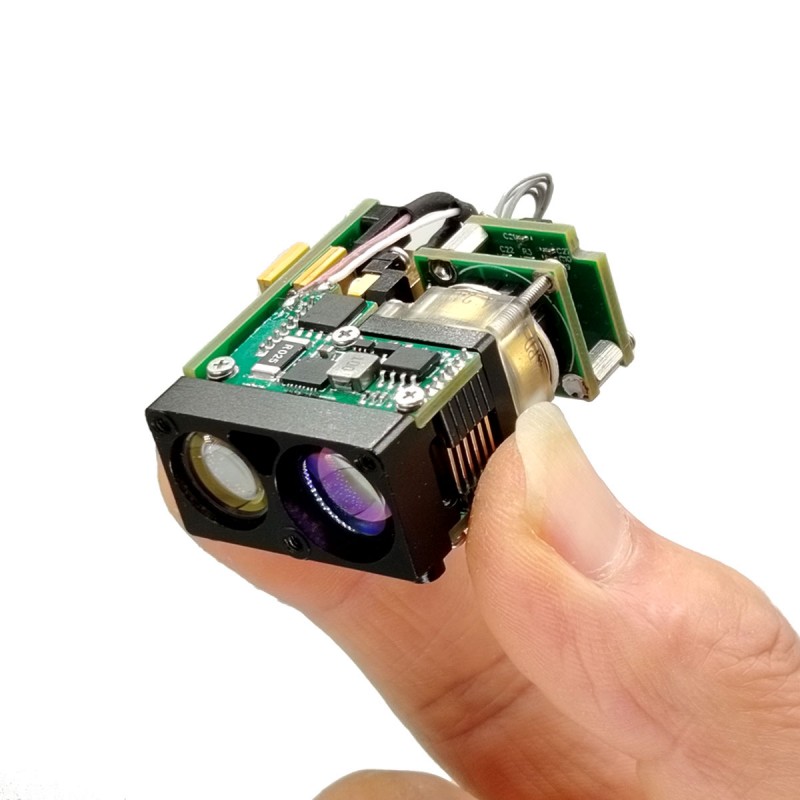

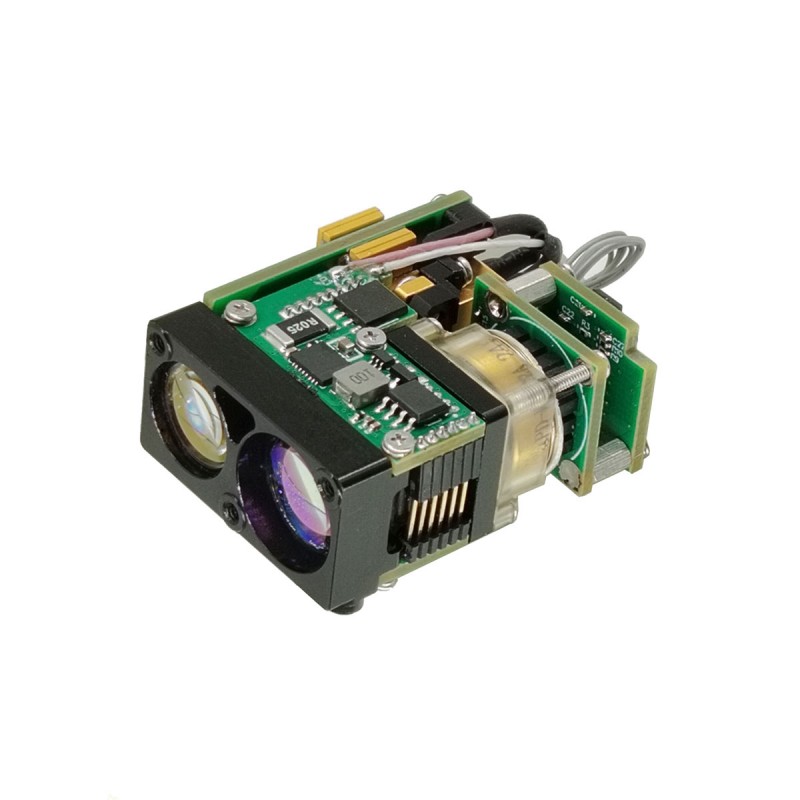

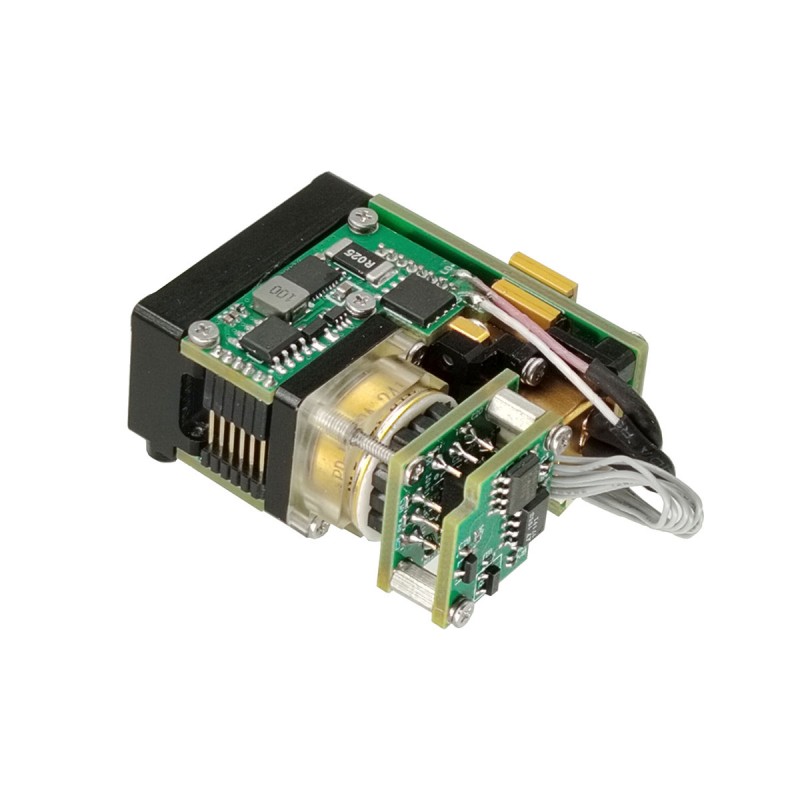

3 km oogveilige laserafstandsmodule module

STA-B30X is een menselijke oogveilige laserafstandmeetmodule, die de doelafstand kan detecteren en de gemeten afstand naar de bovenste computer kan verzenden via seriële communicatie. Zichtbaarheid ≥ 12 km, doelreflectiviteit ≥ 0,3, vochtigheid ≤ 80%, het voertuig (2,3 m x 2,3 m doelwit) variërend afstand ≥ 3 km.

Stuur onderzoek

Productomschrijving

Hoofdfuncties

(1) enkel variërend en continu variërend;
(2) reageren op laser -variërende opdrachten en kan op elk gewenst moment stoppen volgens het stopcommando;
(3) Afstandsgegevens en statusinformatie eenmaal per puls per puls tijdens afstandsmeting;
(4) het kan het cumulatieve aantal uitgezonden laserpulsen rapporteren (geen verlies van vermogen omlaag);
(5) Afstandselectie, voor- en achterste doelindicatie;
(6) zelftestfunctie.

Productprestatie -index

Item	Technische parameter	Instructie
Model	STA-B30X
Werkgolflengte	1535 ± 5 nm
Oogveiligheid	Klasse 1 (IEC 60825-1)
Het ontvangen van opening	Φ13mm
Emissieopening	Φ13mm
Variërend vermogen	15-5000m
Variërend bereik	≥5000m	Grote bouwdoelen, reflectiviteit: 0,6, waarnemer zichtbaarheid 20 km
	≥3000 m	NAVO -doelwit
	≥2000m	Menselijk doelwit
	≥600 m	UAV -doelwit
Mini -bereik	15m
Multi-target detectie	Maximaal 3 doelwit
Variërend nauwkeurigheid	± 1m	3D
Variërend frequentie	1 ~ 10Hz verstelbaar
Nauwkeurigheidspercentage	≥98%
Valse alarmpercentage	1%
Divergentiehoek	≤0,6 mrad
Communicatie -interface	TTL	RS422/RS232 -interface kan worden aangepast
Spanning	DC5 ~ 16V
Power consumption	≤1,2W (@1Hz)	Werkkracht
Power consumption	≤5W	Piekvermogen
Laser optische as stabiliteit	≤0,05 mrad
Parallelle fout	≤0,3 mrad	Parallellismefout van de optische as om referentie te monteren
Mechanische schok	75 g, 1ms
Werktemperatuur	-40 ℃～+70 ℃
Opslagtemperatuur	-55 ℃～+75 ℃
Betrouwbaarheid	MTBF ≥ 1500H

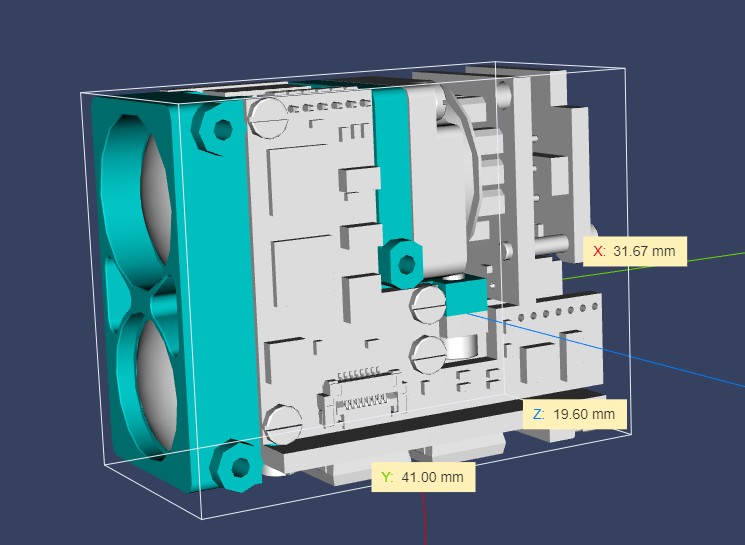

Maat	≤43 × 31 × 16 mm
Gewicht	≤44g
Hoofdfunctie		Eerste en laatste doel variërend, multi-target variërend, afstand selectiviteit

Aantekeningen:

1) NAVO -doelgrootte 2,3 m × 2,3 m; Menselijke doelgrootte 0,5 m x 1,7 m; UAV -doelgrootte 0,2 m × 0,3 M; Reflectiviteit 30%, vochtigheid <80%, waarnemer zichtbaarheid ≥ 12 km

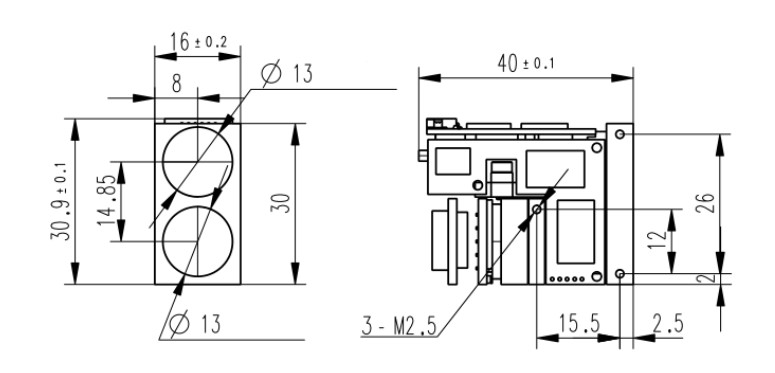

Structuurinstallatie -interface

Elektrische interface -vereisten

Communicatie -interface: UART (TTL_3.3 V), 115200 bps, 1 startbit, 8 databits, 1 stop nee, geen pariteitsbit;

Tabel 1 Kerndefinitie

Pin	Definitie	Lijnkleur	Aantekeningen
1	Voeding +	Rood	4.5-16v
2	Voeding -	Zwart	GND
3	Power_on	Wit	Power on Control TTL_3.3V niveau, module op (> 2.7V), module off (<0.3V)
4	Uart_tx	Geel	Seriële poortafzender
5	Uart_rx	Groente	Seriële poortontvanger
6	GND	Zwart	Seriële havengrond

OEM/ODM variërende modules en aangepaste oplossingen

De B0815X is ontworpen voor systeemintegrators die op zoek zijn naar een handige, krachtige en compacte laser -variërende oplossing. Het biedt betrouwbare prestaties in een breed scala aan toepassingen.

Het is erg klein, ultralicht, heeft een laag stroomverbruik en kan over een lange afstand worden gemeten. Het is geschikt voor handheld -apparaten (thermische beeldvorming), wapenmontagetoepassingen, draagbare systemen en lichtgewicht sensoruites en onbemande luchtvoertuigen of UGV's.
