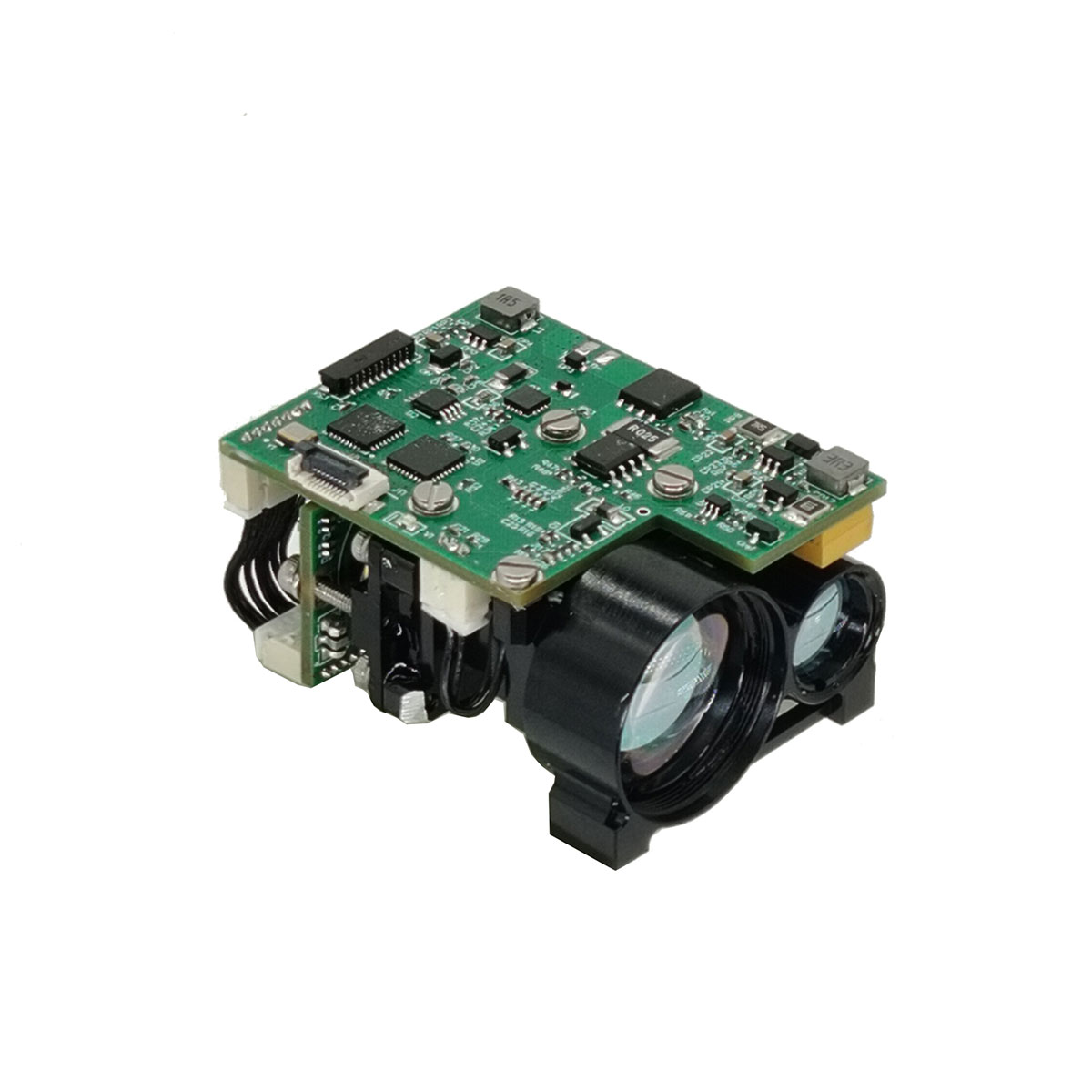

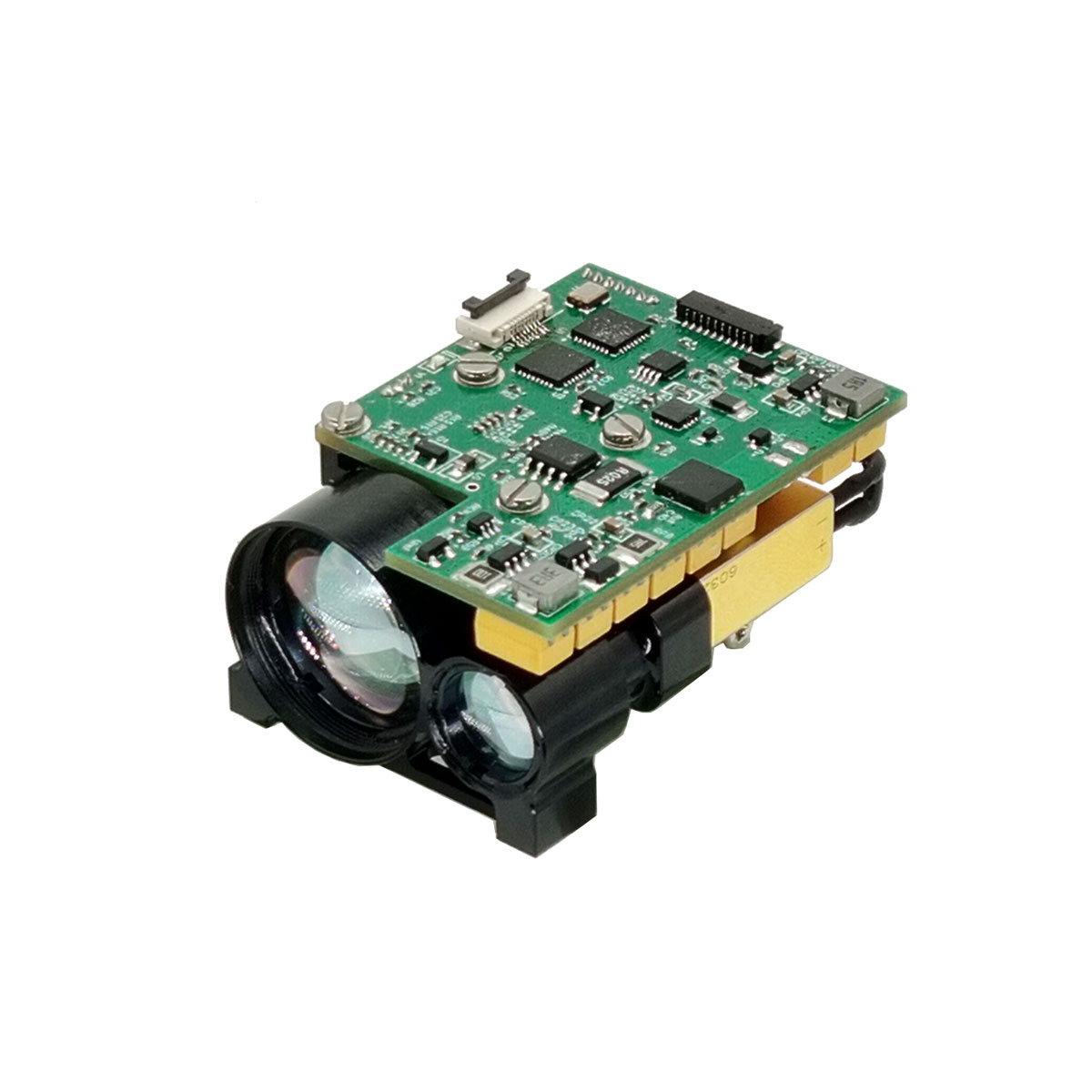

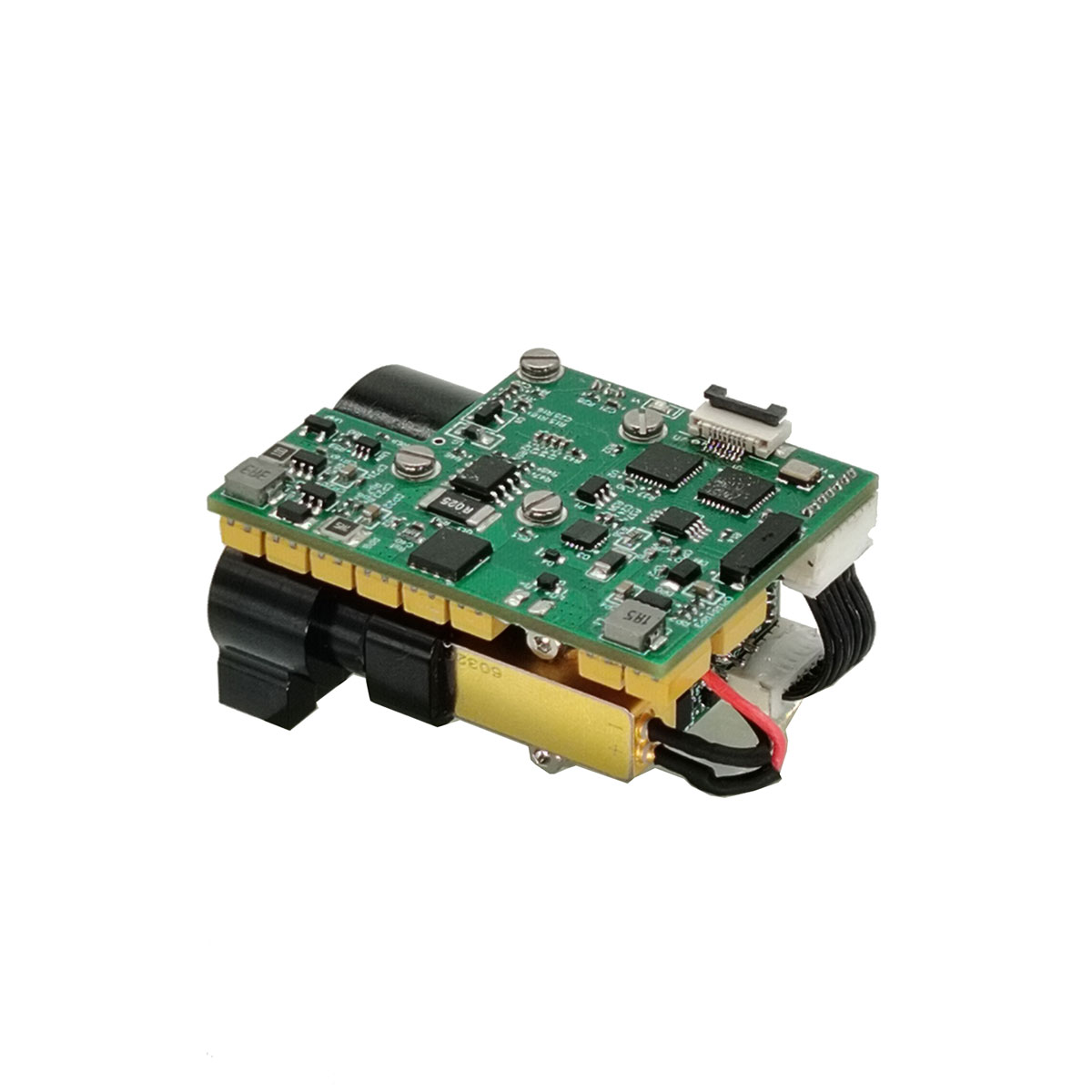

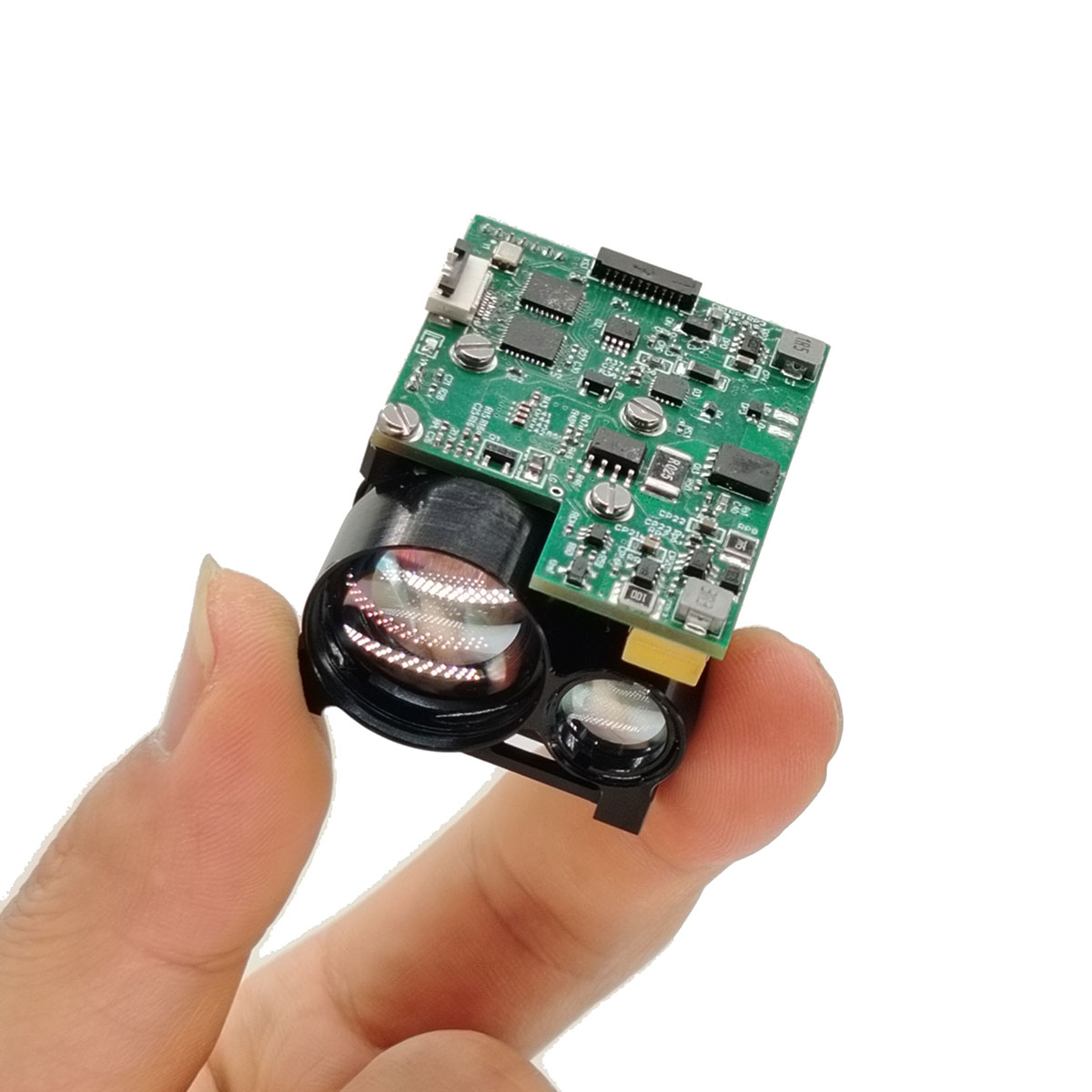

3 km laserafstandsmodule voor UAV Pod

Bereikprestaties: 3000m (2,3x2,3 m doelen), 6000m (maximaal bereik)
Variërende nauwkeurigheid ± 1m
Meetnauwkeurigheid ≥ 98%
Gewicht ≤ 57G

1. Geïntegreerd configuratieontwerp en front-end gezicht multi-point afdichtinginstallatie, sterke anti-imalance-vermogen, hoge duurzaamheid, lange werkleven, oogveiligheid;
2. Met behulp van niet-thermische ontvangende optische ontwerptechnologie, met een goede optische ruisonderdrukkingsvermogen, bijna afstand variërende prestaties en optische prestaties met hoge en lage temperatuur;
3. De interne interface van het circuit neemt het directe aansluitingsproces van de lasdraad aan, dat stevig en betrouwbaar is, wat het kortsluiting of het slechte contact kan voorkomen dat wordt veroorzaakt door het losmaken, oxideren en waterdamp van de connector en de betrouwbaarheid en levensduur van het product verbeteren.

Thermische beeldvorming, nachtzicht en andere handheld mobiele apparaten
Grensobservatie- en bewakingssystemen
Sensorkits voor UAV -pods en UGV's

a) enkele maximale continue variërende tijd: ≥35min;
b) De maximale intervaltijd voor continue afstandsmeting opnieuw: ≤15s.
Laser optische as stabiliteit ≤ 0,1 mrad (volledig temperatuurbereik);
Niet-parallellisme van de optische laseras naar de installatiereferentie ≤0,25 mrad;

Communicatie -interface RS422/TTL -communicatie;
Baud rate: 115200;
Gegevensbits: 8;
Start bit: 1;
Stop bit: 1;
Parity Bit: geen;
b) externe connector;
De bovenste computerzijde realiseert de cross-link-test met de DF52-10S-0.8-connector aan de bereikfinder-zijde via de DF52-10P-0.8C-connector.

Tabel 1 PIN -definities
