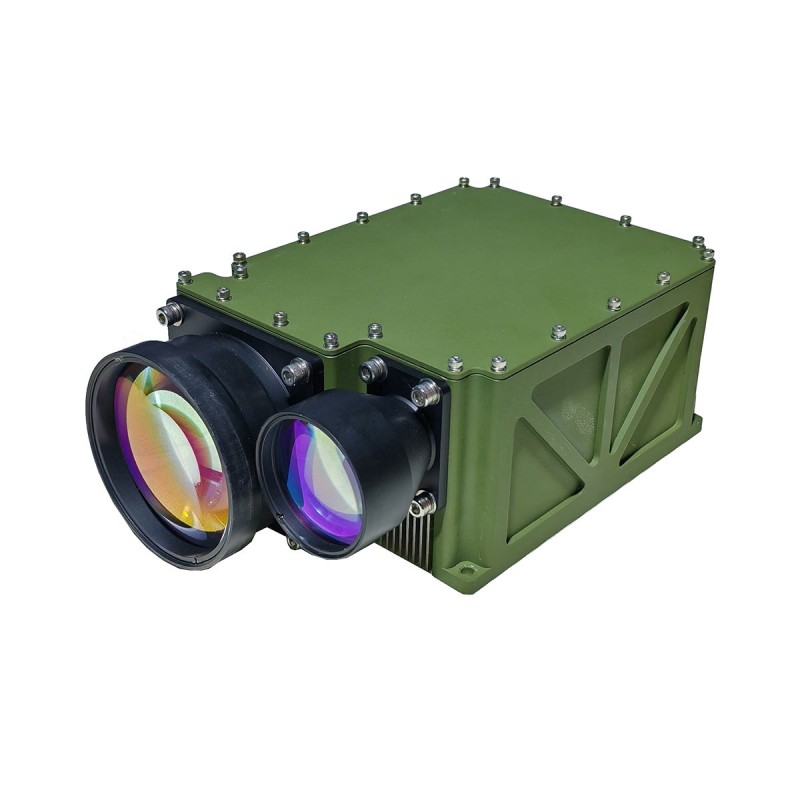

5 km laser afstandsmattermodule voor anti -drone -stest
De STA-WR5000X is een speciale laser-variërende module voor het meten van UAV-doelen. Het is ontwikkeld op basis van een 1064 nm YAG-laser, met een grote divergentiehoek van maximaal 1 mrad en hoogwaardige laserstraal. Het kan gemakkelijk worden vergrendeld op een UAV -doelwit met een reflectiegebied van 0,1 m² op een afstand van 5 km en een UAV -doelwit meten met een reflectiegebied van 2㎡ tot op 10 km afstand.
Stuur onderzoek
Productomschrijving
a) in staat tot zelfcontrolerende informatieresponsfunctie;
b) Feedback van foutlocatie en foutmodus;
c) in staat tot seriële communicatie.
b) Feedback van foutlocatie en foutmodus;
c) in staat tot seriële communicatie.
Productparameters
| Model | STA-WR5000X | Aantekeningen |
| Golflengte | 1064nm |
|
| Divergentiehoek | 1 ± 0,1 mard |
|
| Maximaal bereik | ≥5000m | Reflecterend gebied 0,1 m² UAV |
| ≥10000m | Reflecterend gebied 2 m² UAV | |
| Mini -variërend | ≤200m |
|
| Nauwkeurigheid | ± 2m （rms） |
|
| Variërend frequentie | 1. 5, 10, 20Hz verstelbaar |
|
| Interface | RS422 | Aanpasbaar |
| Voedingsspanning | 24V | Aanpasbaar |
| Niet-parallellisme tussen optische as en montageferentievlak | ≤2mrad |
|
| Stroomverbruik | Piekwaarde ≤ 150 W, gemiddeld ≤ 100W; |
|
| Werktemperatuur | -40 ℃～+60 ℃ |
|
| Opslagtemperatuur | -50 ℃～+70 ℃ |
|
| Maat | ≤216 × 125 × 84 mm |
|
| Gewicht | ≤2kg |
|
Opmerking:
1. Rangbereikbeschrijving: het bereik verandert onder verschillende testomstandigheden en testdoelen, als u speciale doelen detecteert, neem dan contact op met de verkoopzijde om te bevestigen;
2. Minimale bereik: 30m-100m schommelingen, het wordt aanbevolen tot 50m na normaal gebruik; Vanwege de laserergie is groot, kan het gebruik van dichtbij de detectorchip verbranden, dus neem bij het debuggen een goede spiegelafdekking mee om te voorkomen dat de detectorchip wordt verbrand.
1. Rangbereikbeschrijving: het bereik verandert onder verschillende testomstandigheden en testdoelen, als u speciale doelen detecteert, neem dan contact op met de verkoopzijde om te bevestigen;
2. Minimale bereik: 30m-100m schommelingen, het wordt aanbevolen tot 50m na normaal gebruik; Vanwege de laserergie is groot, kan het gebruik van dichtbij de detectorchip verbranden, dus neem bij het debuggen een goede spiegelafdekking mee om te voorkomen dat de detectorchip wordt verbrand.
OPMERKING: Zichtbaarheid ≥ 20 km, vochtigheid ≤ 80%, UAV Doelreflectiviteit 0,3.
Elektrische interface
| Pin | Definiëren | Aantekeningen |
| 1 | VCC | +24V anodaal |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | GND | Negatieve pool van stroomvoorziening |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T+ | RS422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R+ | |
| 13 | Communicatie GND | |
| 14 | Syn+ | RS422 Differentiaal extern timingsysteem, breedte> 10us. |
| 15 | Syn- |
