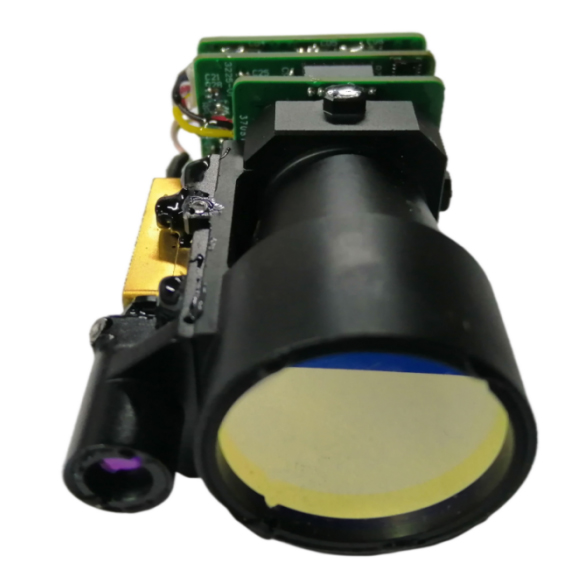

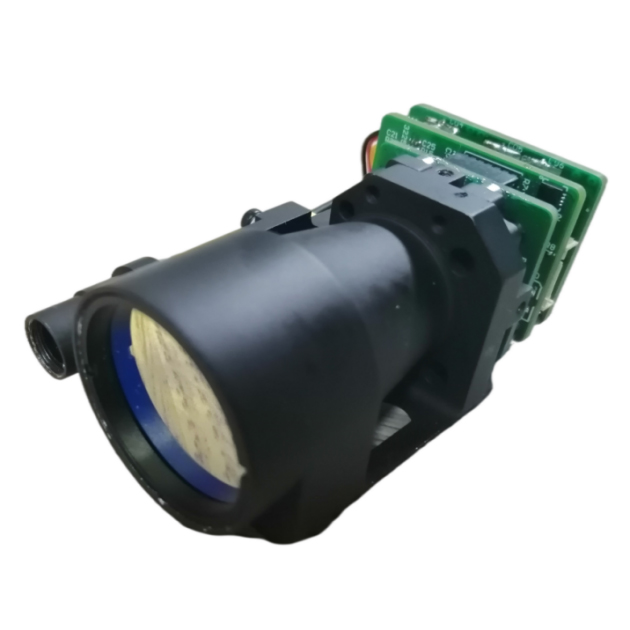

5 km laserafstandsmodule

Item	Technische parameter
Werkgolflengte	1,54 μm ± 0,02 μm
Range Scoe	30m ~ 5000m
Voorwerp	De zichtbaarheid is niet minder dan 10 km onder helderziende omstandigheden, en de variërende afstand voor voertuigen (2,3 m × 2,3 m doelen) is ≥5000m
Hoofdfunctie	Single variërend en continu variërend
	Drie-doelbereik en voor- en achterste doelindicatie
	Zelftestfunctie (inclusief: huidige APD-temperatuur, hoge spanningswaarde, interne spanning, blinde zonewaarde)
	Stand-by wake-up functie kan worden gerealiseerd door aan te passen aan de TTL-interface
Variërend nauwkeurigheid	± 1m
Continue variërende frequentie	0,5Hz-10Hz
Nauwkeurigheidspercentage	≥98%
Effectief heldere opening	25 mm
Aantal laserpulsen afgevuurd tussen gemiddelde falen (MNBF)	≥3 × 106 keer
Spanning	DC5V
Werkverbruik	≤2W (@1Hz)
Stand -by stroomverbruik	≤0,5 W
Maat	41 mm × 32 mm × 70 mm
Gewicht	<82g
Koelmethode	Geleidingskoeling
Werktemperatuur	-40 ℃～+65 ℃
Opslagtemperatuur	-55 ℃～+70 ℃

Jioptics laser variërende modules worden veel gebruikt in militaire of civiele scènes (onbemande luchtvoertuigen, foto -elektrische pods, thermische beeldvormingsapparatuur, enz.). In de meest uitdagende omgeving, hoge prestaties en hoge betrouwbaarheid spelen een belangrijke rol. Een solide oplossing die uw product in staat stelt om de limieten te overschrijden.

Elektrisch connectormodel: Molex-532610771; De gedetailleerde definitie van de elektrische interface is als volgt:

De gegevensoverdracht tussen de afstandsmeter en de hostcomputer bevat de volgende inhoud:
Besturingsopdrachten: inclusief startende, continu variërend, single -variërend, query -commando's, enz.
Loopback -gegevens: inclusief afstandsinformatie, omgevingstemperatuur, bereikstatus van het bereik, enz. De gegevensuitwisseling tussen de afstandsmetermachine en de hostcomputer neemt 422 bus aan. Het specifieke softwarecommunicatieprotocol is als volgt:
Communicatie -indeling: 422 Communicatie, baudrate 115200bps (kan worden gewijzigd volgens de eisen van de klant);
Gegevensindeling: 8-bit gegevens, één startbit, één stopbit, geen pariteitscontrole, de gegevens bestaan ​​uit koptekst-byte, opdrachtgedeelte, gegevenslengte, parameterdeel, controleer byte;
Communicatiemodus: de hoofdregeling en de afstandsmetingsmachine nemen de master-slave-communicatiemodus over, de masterregeling verzendt besturingsopdrachten naar de afstandsmetermachine en de afstandsmaat machine ontvangt en voert de instructies uit. In de staatsstatus stuurt de afstandsmeter de gegevens en status van de afstandsmeter terug naar de bovenste computer volgens de variërende cyclus. Het communicatie -formaat en de opdrachtinhoud worden in de volgende tabel weergegeven.

Het verzendende berichtformaat is als volgt:
