60MJ Laser Target -aanduiding met LRF
Dit type bestraling maakt gebruik van een uniek lichtbronontwerp om een laseruitgang tot 60 MJ in een zeer kleine structurele grootte te bereiken, en de pulsbreedte is meer dan 10 ns, en de initiële laser -divergentiehoek is 50% kleiner dan het conventionele product. De bestraling maakt gebruik van een enkel diafragma -ontwerp van emissie en ontvangst, compacte structuur, kan worden gebruikt in foto -elektrische hangar, voertuigbestraling variërend en andere toepassingsscenario's.
Stuur onderzoek
Productomschrijving
Hoofdfuncties van irradiator:
Target bestralingsbegeleiding
Doelafstandstest
Coder laseruitgang
Overspanning, overstroom- en overtemperatuurbescherming, vermogens-anti-reverse functie
Differentiaal signaal externe trigger -functie
Doelafstandstest
Coder laseruitgang
Overspanning, overstroom- en overtemperatuurbescherming, vermogens-anti-reverse functie
Differentiaal signaal externe trigger -functie
Belangrijkste technische parameters
| Hoofdparameters van laserlichtbron | |
| Lasergolflengte | 1064nm ± 1 nm |
| Pompmodus | Halfgeleider pompen |
| HerhalingsfrequentieOutput Energie | 1 ~ 20Hz≥60MJ@20Hz |
| Bestralingafstand | ≥4 km |
| Pulsbreedte | 10ns ~ 20ns |
| Bundel divergentie hoek | ≤0,3 mrad |
| Axiale stabiliteit | <0,1 mrad |
| Pulse -energie -stabiliteit | <5% (RMS, binnen één bestralingscyclus) |
| Werktijd @20Hz | Werk gedurende 1 minuut, rust 0,5 minuten; Werk voor 8 cycli, rust gedurende 15 minuten voordat je blijft werken |
| Stroomvoorziening | DC 28V ± 4V |
| Stroom | Stand -by stroomverbruik is minder dan 20 W; Piekverbruik is minder dan 120 W; |
| Coderingstype | Ingebouwde precieze frequentiecodering, variabele intervalcode, ondersteunen pseudo willekeurige codering |
| Coderingsnauwkeurigheid | ≯1.5μs@20Hz |
| Variërende systeemindicatoren | |
| Variërende modus | Puls variërend |
| Bereikfrequentie | 1-5Hz |
| Maximaal bereik | ≥8 km (2,3 m*2,3 m NAVO -doelwit, reflectiviteit0.3, zichtbaarheid> 25 km,) |
| Mini -bereik | ≤500 m |
| Variërend nauwkeurigheid | ± 5m |
| Nauwkeurigheidspercentage | ≥98% |
| Interfaces en structuren | |
| Modulegrootte | ≤198x109x75,5 mm |
| Gewicht | ≤1,4 kg |
| Koelmodus | Luchtkoeling |
| De RS422-seriële poort en externe synchrone input zijn 422 niveaus, en de externe synchrone verlichting is 0-5V | |
| Milieu -geschiktheid | |
| Werktemperatuur | -40 ℃ ~ +60 ℃ |
| Opslagtemperatuur | -50 ℃ ~+75 ℃ |

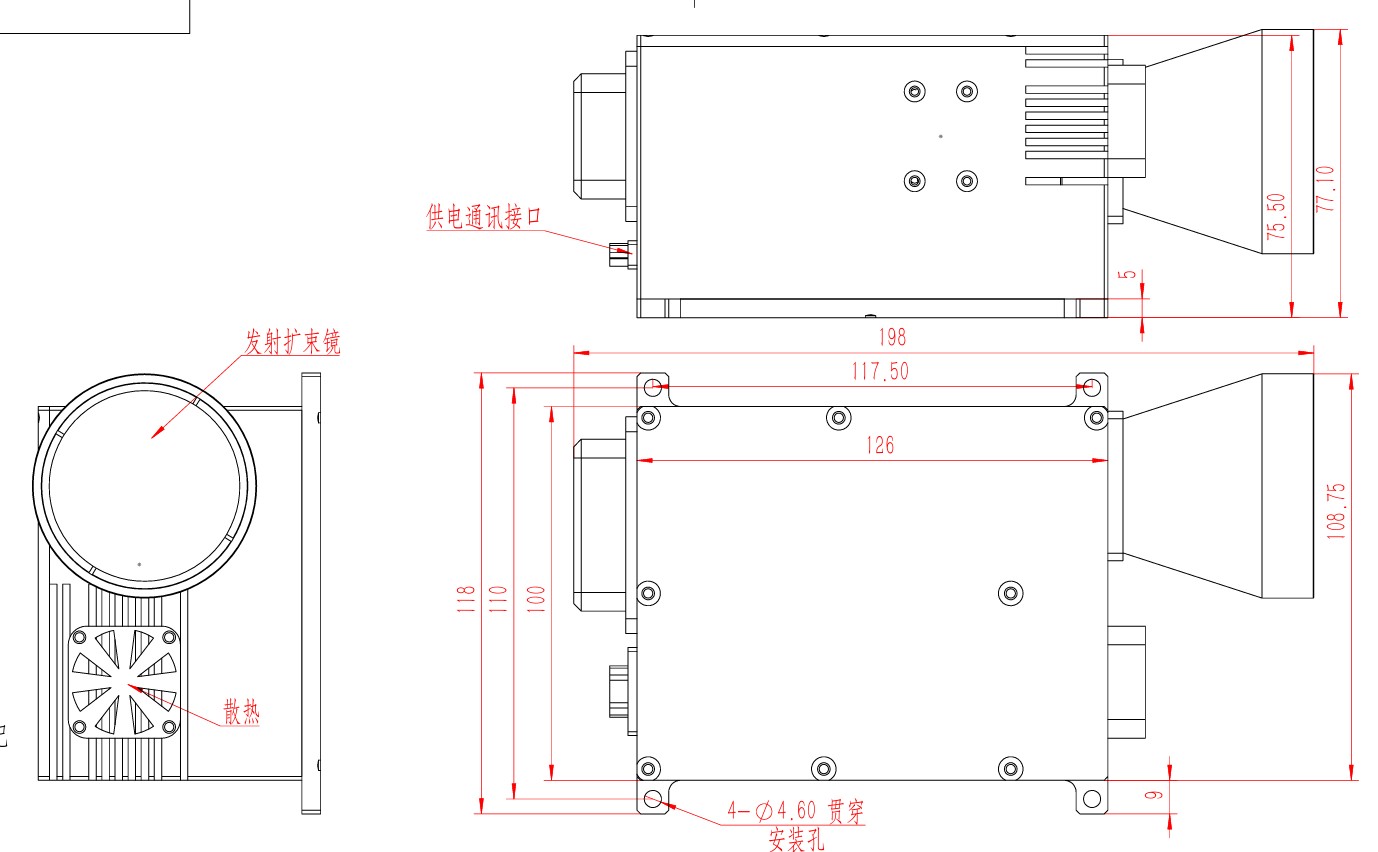

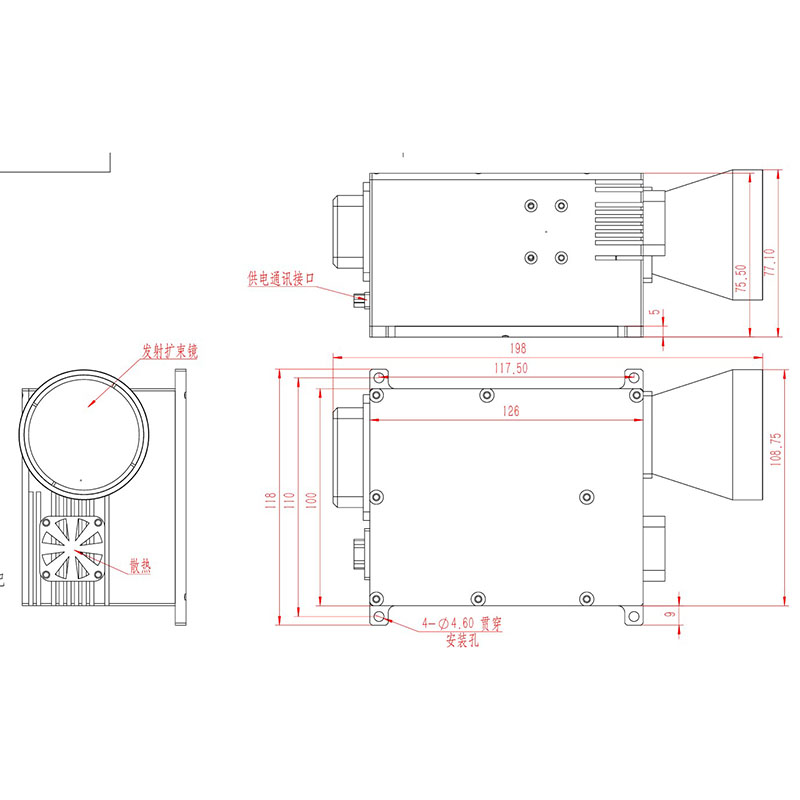

Product externe afmetingen
