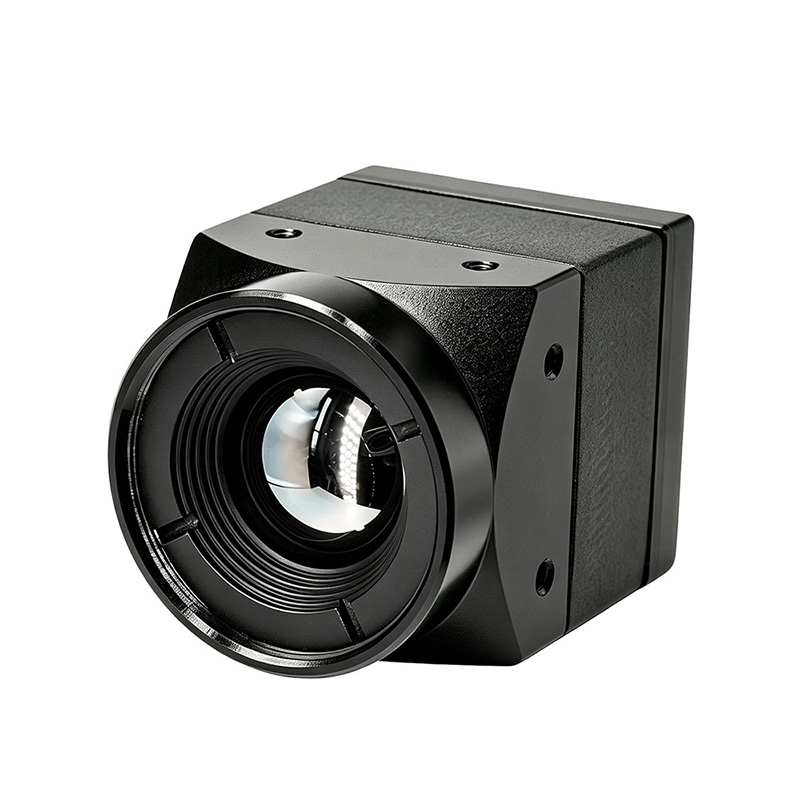

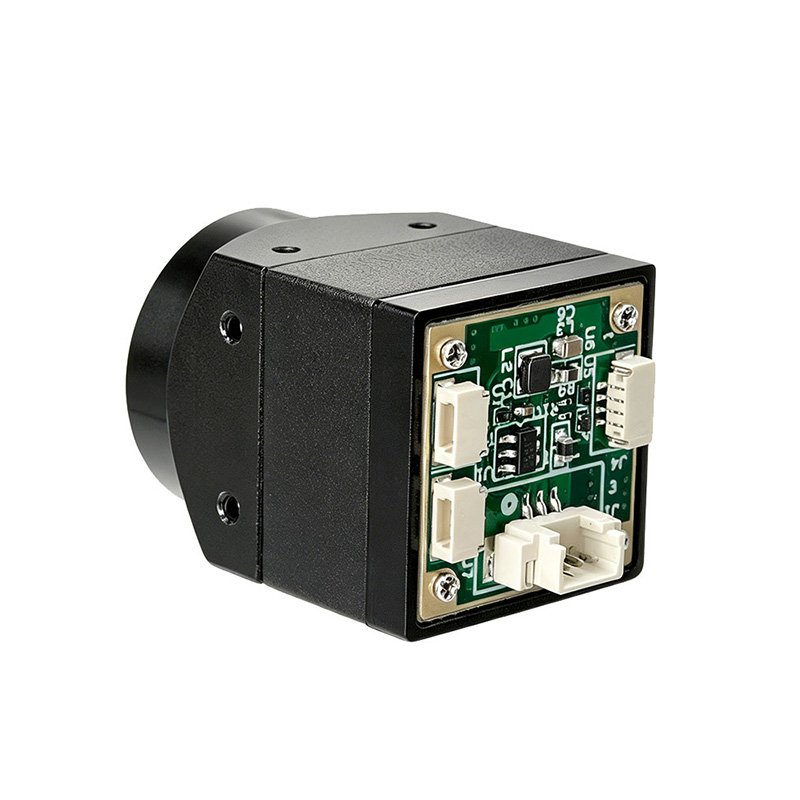

640x512 6,9 mm lens warmtebeeldcamera voor FPV Drone

De STA-IR640-M-serie is een hoogwaardige, ongekoelde infraroodbeeldvormingsmodule, verkrijgbaar met meerdere lensspecificaties, waaronder 4,1 mm, 6,9 mm, 9,1 mm en 13 mm. Uitgerust met een WLP-infrarooddetector met hoge framesnelheid van 12 μm en een zelfontwikkelde infrarood ISP-chip van de tweede generatie, levert hij uitstekende beeldprestaties met een optimale algehele kostenefficiëntie.

Stuur onderzoek

Productomschrijving

Met zijn compacte formaat, lichte gewicht en laag stroomverbruik voldoet de module volledig aan de vereisten voor lichtgewicht SWaP-toepassingen (Size, Weight, Power).

Het is toegepast met geavanceerde intelligente beeldalgoritmen voor de hele serie en zorgt voor een vloeiende en trillingsvrije beelduitvoer, waardoor stabiele infraroodbeelden met fijne details en duidelijke lagen worden gepresenteerd. Ondertussen is het geïntegreerd met meerdere standaard digitale interfaces, wat een sterke compatibiliteit biedt om flexibel verbinding te maken met verschillende intelligente verwerkingshardwareplatforms.

Producteigenschappen

⚫ Hoge framesnelheid
⚫ Standaard algoritme zonder sluiter
⚫ Beeldweergave van hoge kwaliteit
⚫ Hogere kostenprestaties

Toepassingsscenario's

UAV Zoeken: foto-elektrische pod.
⚫ Draagbare terminal: handheld voor buiten, nachtzicht voor helm.
⚫ Beveiliging/brandinspectie: industriële monitoring, perimeterscanning, inspectierobots, brand waarschuwing, brandweerhelmen.
⚫ Intelligente integratie: rijhulp, slimme huishoudelijke apparaten.

Lensparameters

Array-indeling	EFL/F#	Focustype	Gezichtsveld (H×V)	IFOV
640×512	4. 1 mmF1 .2	Athermisch	100° ×82 °	2,93 mrad
	6,9 mmF1 .0		62,9° ×50,4 °	1,74 mrad
	9. 1 mmF1 .0		48. 1 °×38.4 °	1,32 mrad
	13 mmF1.2		33,5 ° × 26,9 °	0,92 mrad
	25 mmF1.2		17,5 ° × 14 °	0,48 mrad
	45 mmF1 .2		9,7 ° × 7,8 °	0,27 mrad

Opmerking: Zowel de lens- als de camera-installatiestructuur kan worden aangepast

Productspecificaties

Prestatie-index	STA-IR640-M
Detectortype	VOx Ongekoeld IRFPA
Oplossing	640×512
Pixelafstand	12μm
Framesnelheid	50 Hz
Spectraal bereik	8~14μm
NETD	≤40mK@25℃, F# 1,0
Beeldaanpassing
Helderheid en contrast aanpassen	Handmatig/automatisch
Polariteit	Zwartheet/witheet
Kleurenpaletten	Ondersteuning (1)
Beeldverwerking	Algoritme voor temperatuurregeling (zonder TEC)
	DNR
	DDE
	Histogram-egalisatie
Beeldspiegel	Links-rechts/omhoog-omlaag/diagonaal
Externe synchronisatie	10 ~ 50 Hz, stijgende flanktrigger	Geen
Voeding(2)
Voedingsbereik	5 ~ 12 VDC
Typisch stroomverbruik @ 25 ℃	≤0,50W	≤0,40W
Interfaces(2)
Video	USB
	CVBS
	2-baans MIPI
Seriële communicatie-interfaces	UART

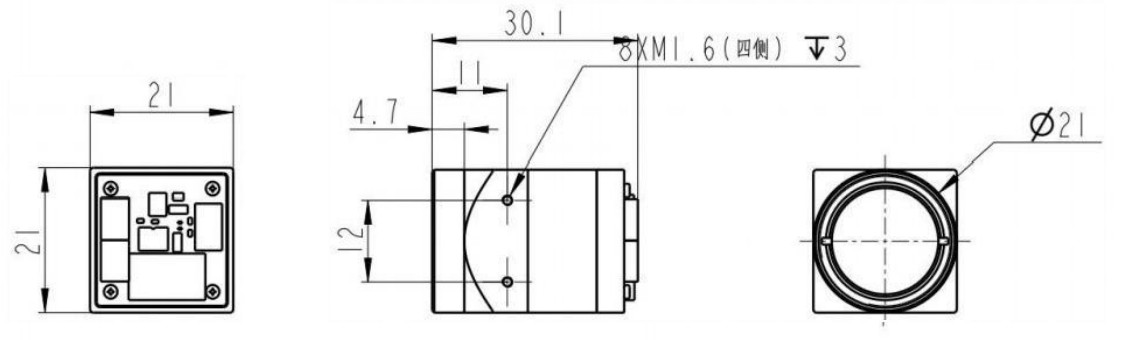

Fysieke eigenschappen (zonder lens en uitbreidingscomponent)
Gewicht	8g
Maat	21 mm x 21 mm
Milieuaanpassing
Bedrijfstemperatuurbereik	-40℃ ~ + 80℃(-20℃ ~ + 60℃voor radiometrische functie)
Opslagtemperatuurbereik	-45℃ ~+85℃
Vochtigheid	5~95%, geen condensatie
Trillingen(3)	6,06 g, willekeurige trillingen, allemaal axiaal
Schok(3)	8 0, 4 ms, achterrand zaagtandgolf, 3-as 6-richting

Opmerking:
(1) De voedings- en interfacespecificaties zijn alleen van toepassing op de standaardfabrieksconfiguratie en zijn niet van toepassing op uitgebreide componenten. Voor gedetailleerde functies van uitgebreide componenten verwijzen wij u naar de gebruikershandleiding voor uitgebreide componenten.

(2) Op maat gemaakte uitgebreide componenten zijn op aanvraag verkrijgbaar. Indien nodig kunt u contact met ons opnemen voor persoonlijk maatwerk.

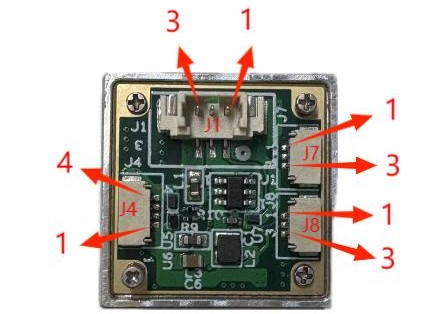

Pin-definitie:
J1:3-pins CVBS-interface

1	CVBS	Uitvoer	CVBS-videosignaal
2	GND	STROOM	Geaard
3	+5-12V	STROOM	Stroom

J4:4-pins USB-interface

1	+5V
2	USBDM
3	USBDP
4	GND

USB-video-uitgangsformaat (3 formaten optioneel):

1. UVC
2. Videocompressiestandaarden H.264, H.264H
3. Videocompressiestandaard MJPEG, met instelbare bitsnelheid van 40 tot 16384 kbps; de bitsnelheid kan worden aangepast en aangepast

J7,3PIN

1	UART1_TX
2	UART1_RX
3	GND

J8,3PIN

1	UART0_TX
2	UART0_RX
3	GND

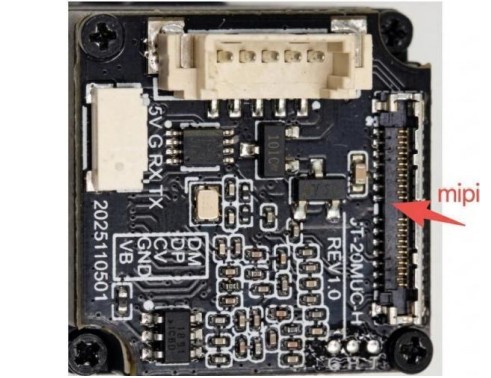

26-pins connector type nr:DF56C-26S-0,3 V(51)

Pin	Definitie	Functie	Opmerking
1,2,3,4,18,19,20,21,22,23,24,25,26	NC
5,7,9,11,13	VDD	stroominvoer	5--12V
16	RXD	uart rxd	3,3v
14	TXD	uart txd	3,3v
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
