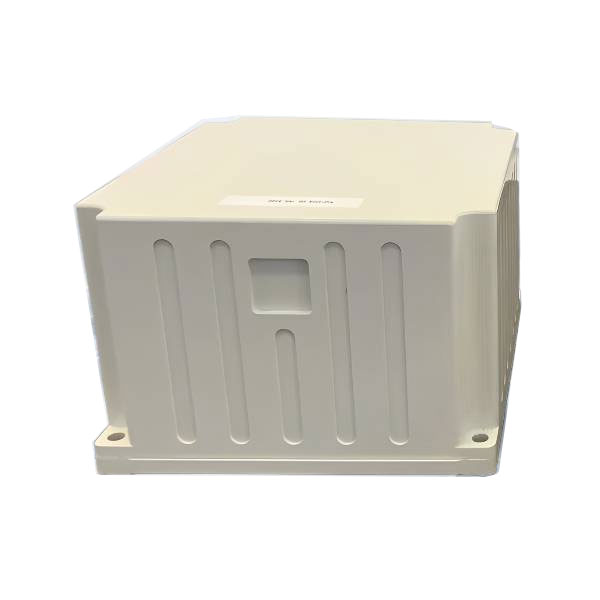

Glasvezel gyroscoop-versnellingsmeter en GNSS geïntegreerd navigatiesysteem
The Fiber optic gyroscope-Accelerometer and GNSS Integrated Navigation System JIO-D300S is based on cost-effective closed-loop fiber optic gyroscope,accelerometer and high-end GNSS receiving board, through multi-sensor fusion and navigation solution algorithm implementation to meet the needs of medium and high-precision mobile measurement systems, large UAVs, etc.The application field requires accurate measurement of attitude, Regel- en positie -informatie.
Model:JIO-D300S
Stuur onderzoek
Productomschrijving
De glasvezel gyroscoop-versnellingsmeter en GNSS geïntegreerd navigatiesysteem heeft een gecombineerde traagheids-/satellietnavigatiemodus en een pure traagheidsmodus.
De satellieten die door de GNSS -ontvanger kunnen worden ontvangen in de Intial/Satellite Integrated Navigation Mode Satellite -positioneringsinformatie voor gecombineerde navigatie; Outputpositie van de traagheidsoplossing na het verliezen van de signaalsnelheidshouding, met positioneringsnauwkeurigheid op meterniveau in korte tijd.
Nadat de zuivere traagheidsmodus is gestart, heeft deze de functie van nauwkeurige houdingsmeting en kan het rollen en koers van de pitch uitvoeren, pure traagheid kan statisch naar het noorden zoeken.
Jioptica-installatie van glasvezelgyroscoop om gemak van integratieflexibiliteit te bieden, en onze ontwikkelaars toolkit tot snelle prototyping, niet alleen voldoen aan de specificatievereisten, bieden ook hoogwaardige prestaties die voldoen aan de vraag van eindgebruikers.
De satellieten die door de GNSS -ontvanger kunnen worden ontvangen in de Intial/Satellite Integrated Navigation Mode Satellite -positioneringsinformatie voor gecombineerde navigatie; Outputpositie van de traagheidsoplossing na het verliezen van de signaalsnelheidshouding, met positioneringsnauwkeurigheid op meterniveau in korte tijd.
Nadat de zuivere traagheidsmodus is gestart, heeft deze de functie van nauwkeurige houdingsmeting en kan het rollen en koers van de pitch uitvoeren, pure traagheid kan statisch naar het noorden zoeken.
Jioptica-installatie van glasvezelgyroscoop om gemak van integratieflexibiliteit te bieden, en onze ontwikkelaars toolkit tot snelle prototyping, niet alleen voldoen aan de specificatievereisten, bieden ook hoogwaardige prestaties die voldoen aan de vraag van eindgebruikers.
Onze diensten
Jioptics is een professioneel en efficiënt team. Geef OEM/ODM -services voor u, neem contact met ons op om uw exclusieve optische gyroscoop van glasvezel aan te passen
Productfuncties
- Positie nauwkeurigheid tot centimeter niveau
- Attitude -meetfout beter dan 0,01 °
- Bedrijfstemperatuurbereik: -40 ~ 60 ℃
- trillingsomgeving: 20 ~ 2000Hz, 3,03G
- Rijke interfacetypen, ondersteuning RS232, RS422, CAN en andere standaardinterfaces
- Middel tussen storingen tot 30000H
- Attitude -meetfout beter dan 0,01 °
- Bedrijfstemperatuurbereik: -40 ~ 60 ℃
- trillingsomgeving: 20 ~ 2000Hz, 3,03G
- Rijke interfacetypen, ondersteuning RS232, RS422, CAN en andere standaardinterfaces
- Middel tussen storingen tot 30000H
Elektrische kenmerken
- Voeding: brede spanningsingang 12 ~ 36V
- Rated Power: 24W (Max)
- Rated Power: 24W (Max)
Mechanische dimensies
Technische indicatoren
| Parameter | Attributen | Typische waarde | Eenheid |
| Positie nauwkeurigheid | Enkel punt (rms) | 1.2 | m |
| RTK （rms） | 2 cm+1 ppm |
|
|
| Post-processing (RMS) | 1 cm+1 ppm |
|
|
| Verlies van slotnauwkeurigheid (CEP) | 2nm① |
|
|
| Regel (rms) | Gecombineerde nauwkeurigheid | 0,1② | º |
| Na verwerking | 0.01 | º | |
| Verlies van nauwkeurigheid van vergrendeling | 0,02① | º | |
| North-zoekende nauwkeurigheid | 0,2③ | ºSecl | |
| Houding (rms) | Gecombineerde nauwkeurigheid | 0.01 | º |
| Na verwerking | 0.006 | º | |
| Verlies van nauwkeurigheid van vergrendeling | 0,02① | º | |
| Horizontale snelheidsnauwkeurigheid (RMS) |
|
0.05 | mevrouw |
| Timing nauwkeurigheid |
|
20 | ns |
| Gegevensuitvoerfrequentie |
|
200④ | Hz |
| Gyro | Bereik | 300 | º / s |
| Nul bias stabiliteit | 0,02⑤ | º/H | |
| Schaalfactor | 50 | ppm | |
| Hoek willekeurige wandeling | 0.005 | º/√hr | |
| Versnellingsmeter | Bereik | 16 | g |
|
|
Nul bias stabiliteit | 50⑤ | μg |
| Schaalfactor | 50 | ppm | |
| Speed Random Walk | 0.01 | m/s/√hr |
Speed Random Walk
| Parameter | Attributen | Referentie | Eenheid |
| Fysieke maat | Maat | 176,8 × 188,8 × 117 | mm3 |
| Gewicht | <5 | kg | |
| Elektrische kenmerken | Nominale spanning | 12 ~ 36 | V |
| Nominale kracht | 24 (stabiele toestand) | W | |
| Geheugen | Gereserveerd |
|
|
| Milieu -indicatoren | Bedrijfstemperatuur | -40 ~+60 | ℃ |
| Opslagtemperatuur | -45 ~+70 | ℃ | |
| Willekeurige trilling | 3.03 （20 ~ 2000Hz） | g | |
| MTBF | 30000 | h | |
| Interfacefuncties |
|
PPS, Event, RS232, RS422, CAN (Optioneel) |
|
|
|
Netwerkpoort (gereserveerd), antennepoort, wielsnelheidsensorpoort |
|
|
| Opmerking: ① De uitlijning is geldig en het slot gaat 60 minuten verloren; ②Vehicle -omstandigheden, moeten worden gemanoeuvreerd; ③two-positie-uitlijning, 15 minuten uitlijning, het verschil tussen de twee posities is groter dan 90 graden; ④ enkele uitgang 200Hz; ⑤10s gemiddeld. |
|||
