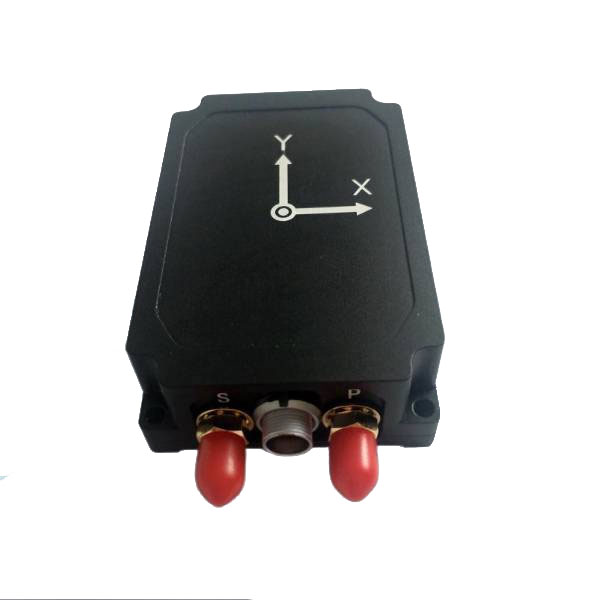

Glasvezel gyroscoop-hoge precisie geïntegreerd navigatiesysteem
JIO-100B0 Fiber Optic Gyroscope-High Precision Integrated Navigation System Integrated Navigations System heeft ingebouwde krachtige MEMS Gyroscoop en Accelerometer. En satellietnavigatiemodule, kan een buitenprecisie-houding, snelheid, positiemeting bereiken.
Model:JIO-100B0
Stuur onderzoek
Productomschrijving
JIO-100B0 Fiber Optic Gyroscope-High Precision Integrated Navigation System Met multi-sensor fusievermogen kan het worden geïntegreerd met externe odometers, speedometers, enz.
Jioptica-installatie van glasvezelgyroscoop om gemak van integratieflexibiliteit te bieden, en onze ontwikkelaars toolkit tot snelle prototyping, niet alleen voldoen aan de specificatievereisten, bieden ook hoogwaardige prestaties die voldoen aan de vraag van eindgebruikers.
Jioptica-installatie van glasvezelgyroscoop om gemak van integratieflexibiliteit te bieden, en onze ontwikkelaars toolkit tot snelle prototyping, niet alleen voldoen aan de specificatievereisten, bieden ook hoogwaardige prestaties die voldoen aan de vraag van eindgebruikers.
Onze diensten
Jioptics is een professioneel en efficiënt team. Geef OEM/ODM -services voor u, neem contact met ons op om uw exclusieve optische gyroscoop van glasvezel aan te passen
Productfuncties
-0.1 ° Attitude Nauwkeurigheid, 2m positioneringsnauwkeurigheid
- In staat tot externe hulpsensorfusie
- Bedrijfstemperatuurbereik: -40 ℃ ~+60 ℃
- Zeer hoge schok- en trillingsweerstand
- IP65 verzegelde behuizing voor harde omgevingen
- Rijke interfaces, ondersteuning RS232, RS422, CAN en andere standaardinterfaces
- Hoge betrouwbaarheid
- In staat tot externe hulpsensorfusie
- Bedrijfstemperatuurbereik: -40 ℃ ~+60 ℃
- Zeer hoge schok- en trillingsweerstand
- IP65 verzegelde behuizing voor harde omgevingen
- Rijke interfaces, ondersteuning RS232, RS422, CAN en andere standaardinterfaces
- Hoge betrouwbaarheid
Elektrische kenmerken
- Voeding: 5V (typ)
- Rated Power: 3W (Max)
-Ripple: 100mV (piek-tot-piek)
- Rated Power: 3W (Max)
-Ripple: 100mV (piek-tot-piek)
Toepassingsscenario's
Door software te matchen voor verschillende applicatiescenario's, kan het product op grote schaal worden gebruikt in bouwmachines
Intelligent tracking en positionering, onbemand systeem automatisch rijden, grootschalige apparatuur positioneringsbeheer, commercial
Industriële drones, etc.
Intelligent tracking en positionering, onbemand systeem automatisch rijden, grootschalige apparatuur positioneringsbeheer, commercial
Industriële drones, etc.
Mechanische dimensies
Technische parameters:
| Attributen | Parameter | Index | Opmerking |
| Regelnauwkeurigheid | Dubbele GNSS | 0,1 ° | 2m basislijn |
| Enkele GNSS | 0,2 ° | Moeten manoeuvreren | |
| Na verwerking | 0,03 ° |
|
|
| Precisie behouden | 0,2 °/min | GNSS -mislukking | |
| Houding nauwkeurigheid | GNSS efficiënt | 0,1 ° | Enkel punt L1/L2 |
| Traagheid/kilometerteller combo | 0,1 ° (RMS) | Optioneel | |
| Na verwerking | 0,02 ° |
|
|
| Precisie behouden | 0,2 °/min | GNSS -mislukking | |
| V-G-modus | 2 ° | Onbeperkte GNSS -faaltijd, geen versnelling | |
| Horizontale positioneringsnauwkeurigheid | GNSS efficiënt | 1,2 m | Enkel punt L1/L2 |
|
|
2 cm+1 ppm | RTK | |
| Traagheid/kilometerteller combo | 2 ‰ d (d betekent kilometerstand, cep) | Optioneel | |
| na verwerking | 1 cm+1 ppm |
|
|
| GNSS -mislukking | 20m | Falen 60s | |
| Horizontale snelheid nauwkeurigheid | GNSS -effictief | 0,1 m/s | Enkel punt L1/L2 |
| Traagheid/kilometerteller combo | 0,1 m/s (rms) | Optioneel | |
| Inertie/DVL -combinatie | 0,2 m/s (rms) | Optioneel | |
| Gyro | Meetbereik | ± 450 °/s |
|
| Nul bias stabiliteit | 2 °/H | Allan variantie | |
| Versnellingsmeter | Meetbereik | ± 16 g | Aangepast 200 g beschikbaar |
| Nul bias stabiliteit | 30 mg | Allan variantie | |
| Communicatie -interface | RS232 | 1 kanaal | Optioneel 1 kanaal RS422, 1 kanaal RS232 |
| RS422 | 1 kanaal | Of 2 kanaal RS422, 1 kanaal kan | |
| KAN | 1 kanaal |
|
|
| Kilometer differentiële invoer | 1 kanaal | optioneel | |
| PPS -uitgang | 1 kanaal | optioneel | |
| Gebeurtenisinvoer | 1 kanaal | optioneel | |
| Elektrische kenmerken | Spanning | 5 ~ 36V DC |
|
| Stroomverbruik | ≤3W |
|
|
| Rimpeling | 100 mV | P-P | |
| Structurele eigenschappen | Maat | 80 mm x 53 mm x 23 mm |
|
| Gewicht | ≤150G |
|
|
| Gebruiksomgeving | Bedrijfstemperatuur | -40 ℃ ~+60 ℃ |
|
| Opslagtemperatuur | -45 ℃ ~+65 ℃ |
|
|
| Trilling | 20 ~ 2000Hz, 6.06G |
|
|
| Invloed | 30 g, 11ms |
|
|
| Beschermingsklasse | IP65 |
|
|
| Betrouwbaarheid | MTBF | 30000H |
|
| Levensduur | > 15 jaar |
|
|
| Continue werktijd | > 24 uur |
|
