Glasvezel gyroscoop-mems traagheidsmetingseenheid

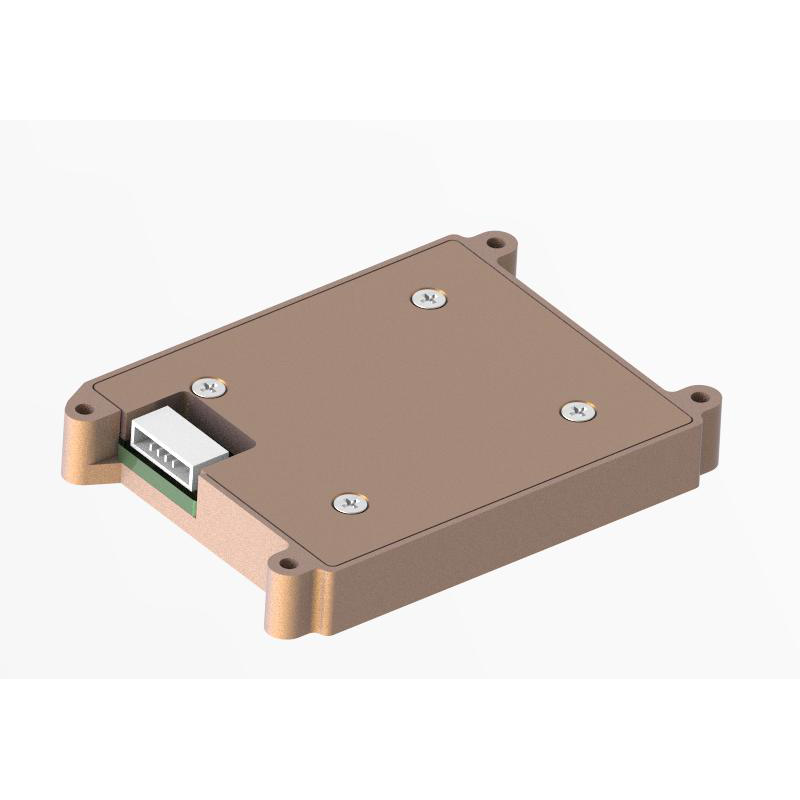

JIO-MC200-IMU Fiber Optic Gyroscope-Mems Inertial Measing Unit is een op micro-mechanische technologie (MEMS) gebaseerde inertiële meeteenheid (IMU) (IMU) met een ingebouwde hoogwaardige MEMS Gyro en MEMS-versnellingsmeter die 3-axis Angulary en 3Axis-versnelling uitvoert.
Model:JIO-MC200-IMU
Stuur onderzoek
Productomschrijving
JIO-MC200-IMU glasvezel Gyroscope-Mems Inertial Measurement Unit heeft een uitstekende seksuele en milieu-aanpassingsvermogen. Door het matchen van verschillende software kunnen de producten op grote schaal worden gebruikt in geleide munitie, tactische en industriële UAV's, onbemande luchtvaartuigen, Seeker, Autononomous Driving.
Jioptica-installatie van glasvezelgyroscoop om gemak van integratieflexibiliteit te bieden, en onze ontwikkelaars toolkit tot snelle prototyping, niet alleen voldoen aan de specificatievereisten, bieden ook hoogwaardige prestaties die voldoen aan de vraag van eindgebruikers.
Jioptica-installatie van glasvezelgyroscoop om gemak van integratieflexibiliteit te bieden, en onze ontwikkelaars toolkit tot snelle prototyping, niet alleen voldoen aan de specificatievereisten, bieden ook hoogwaardige prestaties die voldoen aan de vraag van eindgebruikers.
Onze diensten
Jioptics is een professioneel en efficiënt team. Geef OEM/ODM -services voor u, neem contact met ons op om uw exclusieve optische gyroscoop van glasvezel aan te passen
Productfuncties
1) Drie-as digitale gyroscoop:
a) ± 450º/s dynamisch meetbereik;
b) nul bias stabiliteit: 20 °/h (GJB, 10s);
2) Drie-as digitale versnellingsmeter:
a) ± 16 g dynamisch meetbereik;
b) nul bias stabiliteit: 0,5 mg (GJB, 10s);
3) Hoge betrouwbaarheid: MTBF> 20000H;
4) Volledig temperatuurbereik (-40 ℃ ~ 70 ℃) om een nauwkeurigheid te waarborgen: ingebouwde hoge prestatietemperatuurkalibratie en compensatie-algoritme;
5) geschikt voor werk onder sterke trillingsomstandigheden;
Interface 1 manier UART
a) ± 450º/s dynamisch meetbereik;
b) nul bias stabiliteit: 20 °/h (GJB, 10s);
2) Drie-as digitale versnellingsmeter:
a) ± 16 g dynamisch meetbereik;
b) nul bias stabiliteit: 0,5 mg (GJB, 10s);
3) Hoge betrouwbaarheid: MTBF> 20000H;
4) Volledig temperatuurbereik (-40 ℃ ~ 70 ℃) om een nauwkeurigheid te waarborgen: ingebouwde hoge prestatietemperatuurkalibratie en compensatie-algoritme;
5) geschikt voor werk onder sterke trillingsomstandigheden;
Interface 1 manier UART
Toepassingsveld
1) Geleide munitie
2) Seeker
3) Tactische en industriële drones
4) Autoopilot
2) Seeker
3) Tactische en industriële drones
4) Autoopilot
Productstatistieken
| Parameters | Testomstandigheden | Minimum | Typische waarde | Maximale waarde | Eenheden | |
| Gyro | Dynamisch meetbereik |
|
|
450 |
|
°/s |
| Nul bias stabiliteit | 10s gemiddeld (-40 ℃ ~+70 ℃, constante temperatuur) |
|
20 |
|
°/H. | |
| Nul bias | Bereik van nul bias |
|
+ / - 0,2 |
|
°/s | |
| Zero -afwijking ① over het hele temperatuurbereik |
|
+ / - 0,1 |
|
°/s | ||
| Herhaalbaarheid voor opeenvolgende starts, Z -as |
|
30 |
|
°/H. | ||
| Effect van lineaire versnelling op nul bias |
|
10 |
|
°/h/g | ||
| Trillingen ② op nul bias -effect, voor en na trillingsverandering2 |
|
10 |
|
°/h/g | ||
| Trillingen ② tot nul bias -effect, trilling na trillingsverandering22 |
|
10 |
|
°/h/g | ||
| Schaalfactor | Schaalfactor is niet-lineair |
|
500 |
|
ppm | |
| Schaalfactor nauwkeurigheid |
|
2000 |
|
ppm | ||
| Ruisdichtheid |
|
|
0.003 |
|
° / Hz / s) | |
| Oplossing |
|
|
3.052 x 10-7 |
|
°/S/LSB | |
| Versnellingsmeter | Dynamisch meetbereik |
|
|
16 |
|
g |
| Nul bias stabiliteit | 10s gemiddeld (-40 ℃ ~+70 ℃, constante temperatuur) |
|
0.5 |
|
mg | |
| Nul bias | Bereik van nul bias |
|
5 |
|
mg | |
| Zero -afwijking over volledige temperatuurbereik |
|
5 |
|
mg | ||
| Opeenvolgende start herhaalbaarheid |
|
0.5 |
|
mg | ||
| Schaalfactor | Schaalfactor is niet-lineair |
|
500 |
|
ppm | |
| Schaalfactor nauwkeurigheid |
|
2000 |
|
ppm | ||
| Ruisdichtheid |
|
|
0.05 |
|
Hz/mg) | |
| Oplossing |
|
|
1.221 x 10−8 |
|
G/LSB | |
| Andere eigenschappen | Opstarttijd |
|
|
2 |
|
s |
| Bandbreedte |
|
|
200 |
|
Hz | |
| Vertraging |
|
|
10 |
|
mevrouw | |
| Communicatie -interface | 1 manier uart | Baudrente |
|
460.8 |
|
Kbps |
| Bemonsteringsfrequentie | Uart |
|
500 |
|
Hz | |
| Elektrische kenmerken | Spanning |
|
4.8 | 5 | 5.2 | V |
| Stroomverbruik |
|
|
1.5 |
|
W | |
| Rimpeling | P-P |
|
100 |
|
MV | |
| Structurele kenmerken | Maat |
|
|
58,7 x 42 x 8 |
|
mm |
| Gewicht |
|
|
35 |
|
g | |
| Omgevingsomgeving | Bedrijfstemperatuur |
|
- 40 |
|
70 | ℃ |
| Opslagtemperatuur |
|
- 45 |
|
75 | ℃ | |
| Trilling |
|
|
20 tot 2000Hz, 6,06 g |
|
|
|
| Invloed |
|
|
500 g |
|
|
|
| Betrouwbaarheid | MTBF |
|
|
20000 |
|
h |
| Continue werkuren |
|
|
120 |
|
h | |
| 1①: bereken de nulafwijking van het gehele temperatuurvariatieproces, temperatuurvariatiesnelheid ≤1 ℃/min, temperatuurbereik -40 ℃ ~+70 ℃; 2②: De trillingsconditie is 6,06 g, 20Hz ~ 2000Hz |
||||||
Elektrische interface
Connectortype: A1251WR-S-4P;
De connectorpunten zijn gedefinieerd in de volgende tabel:
De connectorpunten zijn gedefinieerd in de volgende tabel:
| Pinnen | Definitie | Functie | Opmerkingen |
| 1 | 5V | DC -stroominvoer |
|
| 2 | GND | naar |
|
| 3 | TX LV-TTL | Seriële poort verzenden | 3.3 V |
| 4 | RX LV-TTL | Seriële poortreceptie | 3.3 V |
Software -interface
Baud rate: 460800bps;
Frequentie verzenden: 500Hz;
Gegevensformaat: gegevens bit 8, stop bit 1, geen pariteitsbit;
Wanneer gegevens worden verzonden, is deze laag en vervolgens hoog.
De communicatieprotocollen worden in de volgende tabel weergegeven:
Frequentie verzenden: 500Hz;
Gegevensformaat: gegevens bit 8, stop bit 1, geen pariteitsbit;
Wanneer gegevens worden verzonden, is deze laag en vervolgens hoog.
De communicatieprotocollen worden in de volgende tabel weergegeven:
| byte | Gegevens | Formulier | Oplossing | Opmerkingen |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | Hoeksnelheid x | vlot |
|
|
| 7-10 | Hoekpercentage en | vlot |
|
|
| 11-14 | Hoeksnelheid z | vlot |
|
|
| 15 tot 18 | Versnelling x | vlot |
|
|
| 19-22 | Versnelling y | vlot |
|
|
| 23-26 | Versnelling z | vlot |
|
|
| 27 tot 30 | Gereserveerd | Uint8 |
|
|
| 31 | Temperatuur | US8 | 1 ℃ | Bereik: -128 tot 127 |
| 32 | En controleren | Uint8 |
|
1-31 bytes tellen op en neem 8 bits lager |
