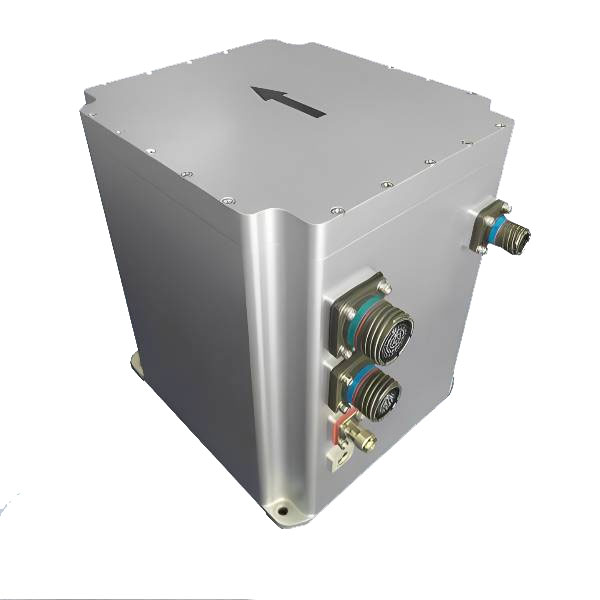

Glasvezel gyroscoop-streep traagheids/satelliet geïntegreerd navigatiesysteem
JIO-F100S Fiber optic gyroscope-Strapdown Inertial/Satellite Integrated Navigation System is composed of high-precision closed-loop fiber-optic gyroscope, quartz Flexible accelerometer and high-end GNSS receiving board, through multi-sensor fusion and guidance Realization of aerial calculation algorithm, providing high-precision navigation attitude,speed and position information to the outside world information to meet Mengings- en controlevereisten met veel nauwkeurigheid.
Model:JIO-F100S
Stuur onderzoek
Productomschrijving
Jioptica-installatie van glasvezelgyroscoop om gemak van integratieflexibiliteit te bieden, en onze ontwikkelaars toolkit tot snelle prototyping, niet alleen voldoen aan de specificatievereisten, bieden ook hoogwaardige prestaties die voldoen aan de vraag van eindgebruikers.
Onze diensten
Jioptics is een professioneel en efficiënt team. Geef OEM/ODM -services voor u, neem contact met ons op om uw exclusieve optische gyroscoop van glasvezel aan te passen
Productfuncties
- 0,8nmile/h Navigatiekwaliteit nauwkeurigheid
- Multi-mode selectie, voertuigmodus/vliegtuigmodus
- Statische initiële uitlijning 3min / schudbasis initiële uitlijning 8min
- Fout zelfcontrole
- Rijke interfaces, ondersteuning RS232, RS422, CAN en andere standaardinterfaces
- Hoge betrouwbaarheid
- Multi-mode selectie, voertuigmodus/vliegtuigmodus
- Statische initiële uitlijning 3min / schudbasis initiële uitlijning 8min
- Fout zelfcontrole
- Rijke interfaces, ondersteuning RS232, RS422, CAN en andere standaardinterfaces
- Hoge betrouwbaarheid
Toepassingsscenario's
-Inelligente opgravingssysteem in mijngebied
- Baseline traagheid navigatie voor grote UAV's
- Marine Compass
- zelfrijdende pistooloriëntatie
- Voertuigpositionering en oriëntatie
- Hoge precisie mobiele meting
- Hoge precisie en stabiel platform
- Baseline traagheid navigatie voor grote UAV's
- Marine Compass
- zelfrijdende pistooloriëntatie
- Voertuigpositionering en oriëntatie
- Hoge precisie mobiele meting
- Hoge precisie en stabiel platform
Elektrische kenmerken
- Voeding: 24 ~ 36V DC (typ.)
- Rated Power: 30W (Max)
- Rated Power: 30W (Max)
Glasvezel Gyroscoop-STRAPDown Inertial/Satellite Integrated Navigation System Mechanical Dimensions
Technische parameter:
| Attributen | Parameter | Index |
| Positie | Kilometercombinatie | 0.001D (D is kilometerstand) |
| GNSS -combinatie | 1,2 m | |
| Pure traagheid | 0.8nmile/h | |
| Houding nauwkeurigheid | Eerste afstemming | 0,003 ° |
| Houding (GNSS uitgeschakeld, pure traagheid) |
0,002 °/10min （rms） | |
| Tijdelijke kracht | ≤100W (<3s) | |
| Regelnauwkeurigheid | Zelfzoeken naar het noorden | 0,05 ° × ° × tot), wanneer betekent breedtegraad (rms) |
| Kop (GNSS uitgeschakeld, pure traagheid) |
0,003 °/10min （rms） | |
| Snelheidsnauwkeurigheid | Snelheid (GNSS uitgeschakeld, pure traagheid) |
0,3 m/s/10min （rms） |
| Optische vezel Gyro |
Meetbereik | ± 400 °/s |
| Nul bias stabiliteit | ≤0,01 °/H | |
| Kwarts flexibele versnellingsmeter | Meetbereik | ± 20 g |
| Nul bias stabiliteit | ≤20 µg (gemiddeld 10s) | |
| Communicatie -interface | RS232 | 1 kanaal (baudsnelheid 9,6 kbps ~ 921.6kbps, standaard 115.2kbps Frequentie tot 1000Hz, standaard 200Hz) |
|
|
RS422 | 6 kanalen (baudrate 9,6 kbps ~ 921.6kbps, standaard 115.2kbps Frequentie tot 1000Hz, standaard 200Hz) |
| Structurele eigenschappen | Maat | 199 mm x 180 mm x 219,5 mm (L × W × H) |
| Gewicht | Een enkele set traagheidsnavigatie is niet meer dan 8,0 kg (optioneel voor luchtvaarttoepassingen is niet meer dan 6,5 kg) | |
| Gebruiksomgeving | Opslagtemperatuur | -40 ℃ ~ 65 ℃ |
| Relatieve vochtigheid | ≤80% |
Voorbeeld van toepassing
