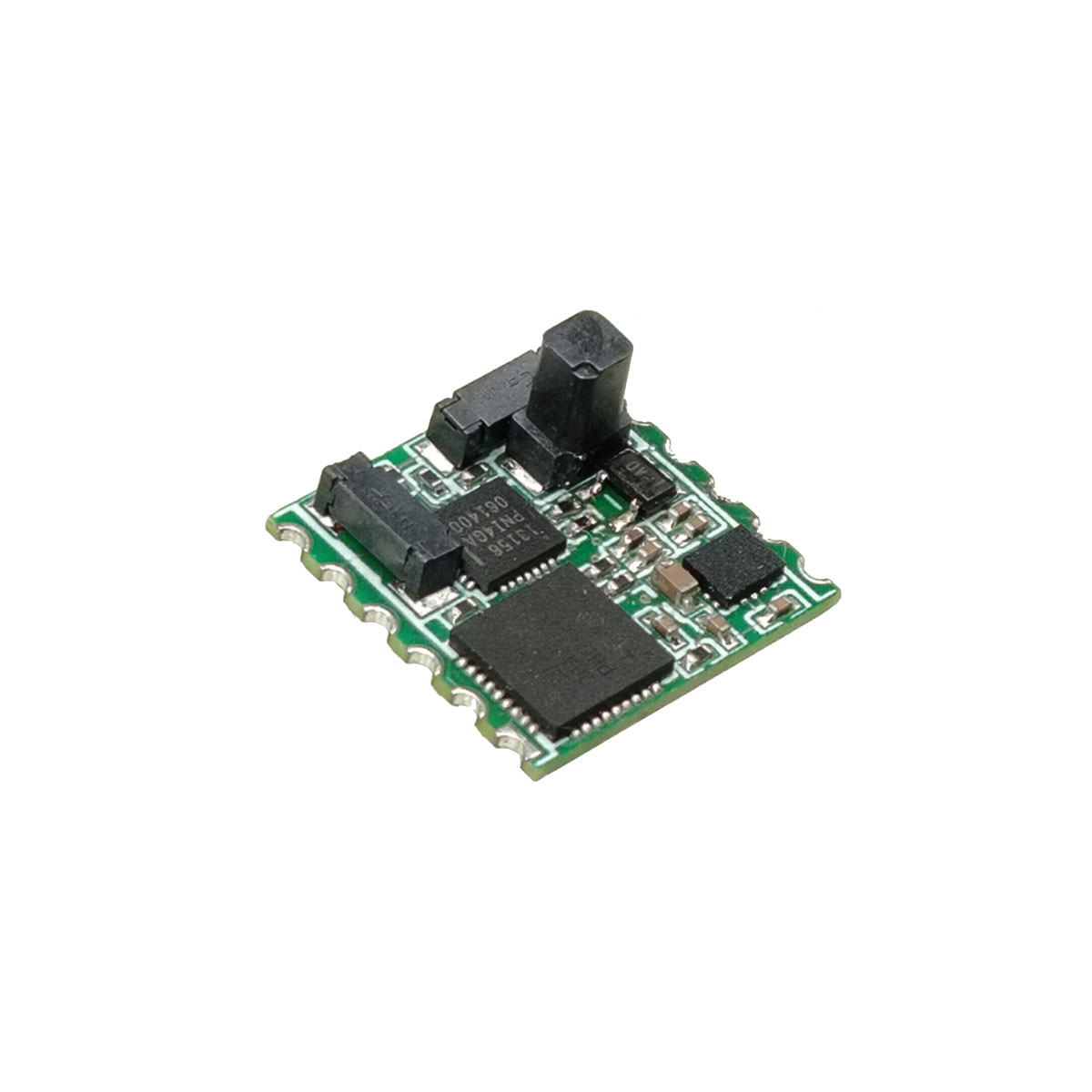

3D elektronisch kompas met hoge precisie

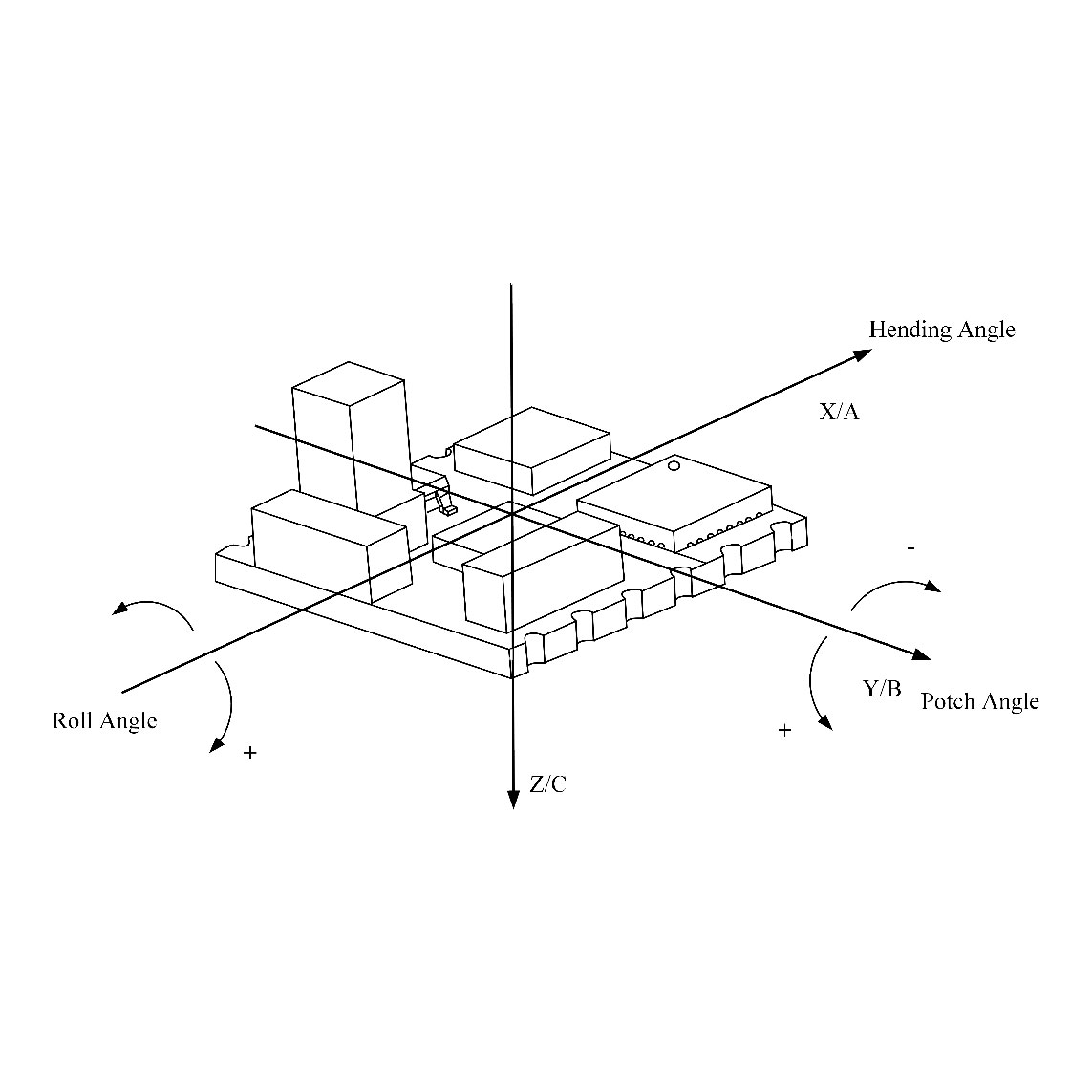

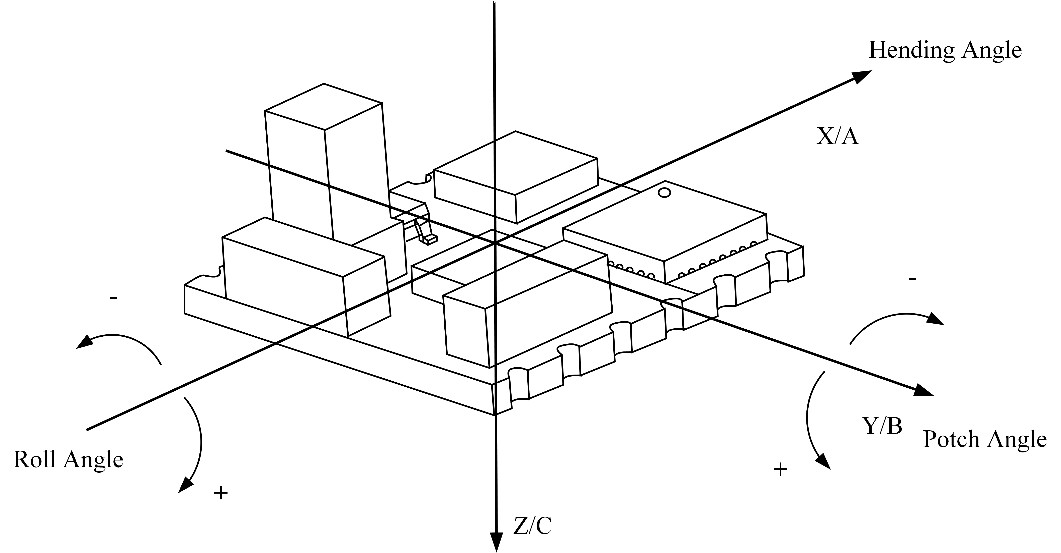

STA-HD-805 Mini 3D elektronisch kompas bestaat uit een 3-assige magnetische sensor, een 3-assige accelerometer en een microprocessor. Het bevat algoritmen voor het berekenen van de pitch-, roll- en koershoeken, en beschikt over compensatie en correctie voor zachte/harde magnetische interferentie, waardoor een zeer nauwkeurige standmeting mogelijk is. Het voert driedimensionale hoekgegevens uit: koers, toonhoogte en rol. Het wordt veel gebruikt op gebieden die oriëntatie en navigatie vereisen, zoals de luchtvaart, maritieme navigatie, boormetingen en militaire toepassingen.

Stuur onderzoek

Productomschrijving

★Hoge nauwkeurigheid
Koersnauwkeurigheid: 0,3°RMS (pitch≤40°).
Nauwkeurigheid pitch/roll-hoek: 0,3°RMS (kantel<80°).

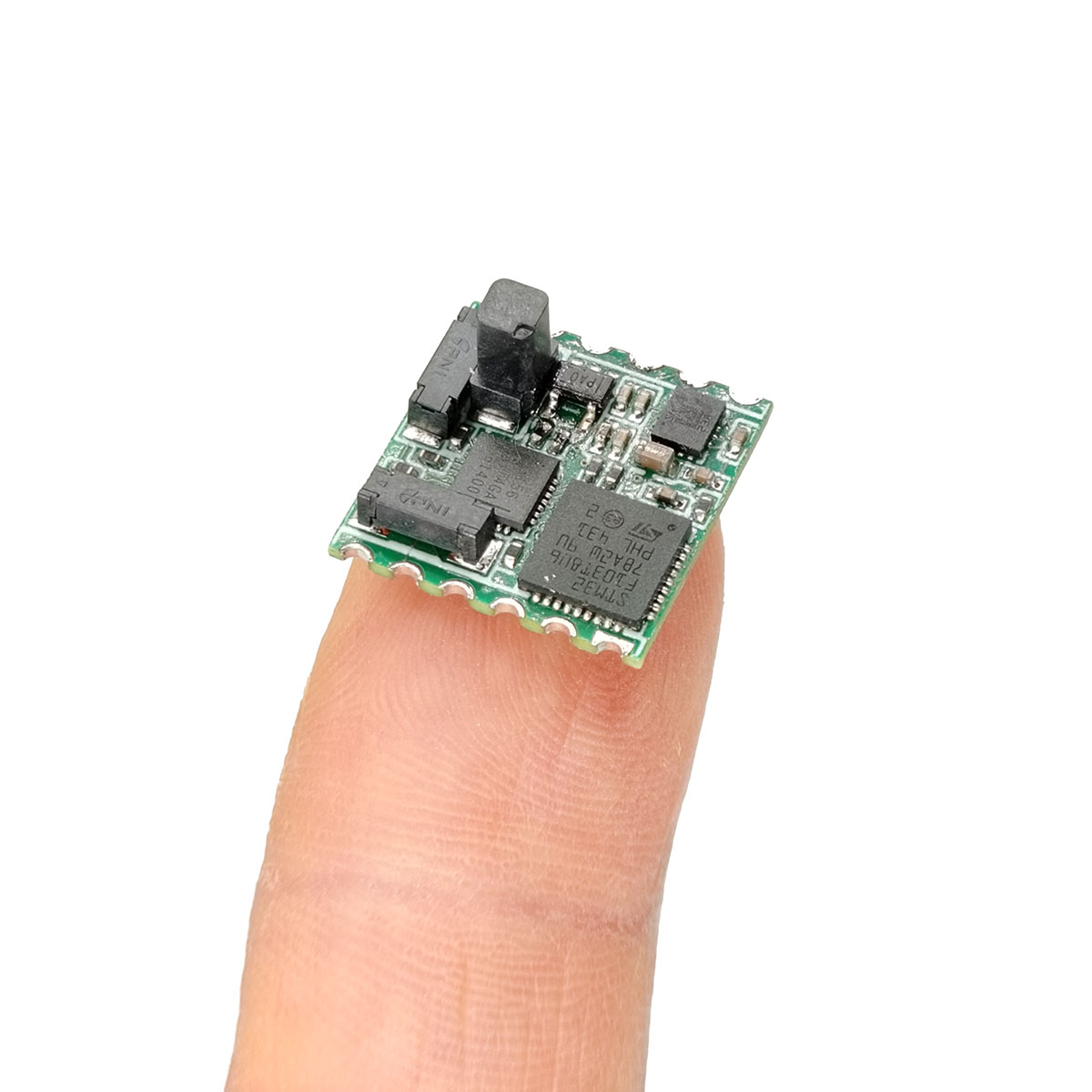

★Compact formaat: kaal bord - 20 mm x 10 mm x 11 mm
★Gebruiksvriendelijke zachte/harde magnetische kalibratie: beschikt over zachte/harde magnetische kalibratiemogelijkheden

Producttoepassingen

●Zeevaart en landmeetkunde
●GPS geïntegreerde navigatie
●Infraroodcamera's
●Laserafstandsmeters
●Oceanografische onderzoeksinstrumenten
●Onbemande luchtvoertuigen
●Handbediende telescopen

Prestatieparameters

Parameter				Specificatie
Koershoek	Meetbereik			0°~359,9°
	Nauwkeurigheid	Planaire kalibratie (\|Pitch\|≤10°)		<0,3°(RMS)
		3D-kalibratie（\|Rol\|≤40°）		<0,5°(RMS)
	Oplossing			0,01°
	Herhaalbaarheid			0,1°(RMS)
Kantelhoek	Meetbereik	Toonhoogte		-90°~90°
		Rollen		-180°~180°
	Nauwkeurigheid	Toonhoogte	\|Steek\|≤80°	<0,3°(RMS)
		Rollen	\|Rol\|≤80°	<0,3°(RMS)
	Oplossing			0,01°
	Herhaalbaarheid			0,1°(RMS)
Gegevensupdatesnelheid	≤10 Hz

Elektrische prestaties en mechanische afmetingen

Parameter	Specificatie
Voedingsspanning	DC 5V ~ 9V (typisch: 5V)
Bedrijfsstroom	26mA
Communicatie-interface	TTL
Baudsnelheid	300~115200 (standaard: 115200)
Bedrijfstemperatuur	-20℃~60℃
Opslagtemperatuur	-55℃~80℃
Afmetingen	22 mm × 10 mm × 11 mm
Gewicht	1,1 g
Connector	Kabelgeleiders

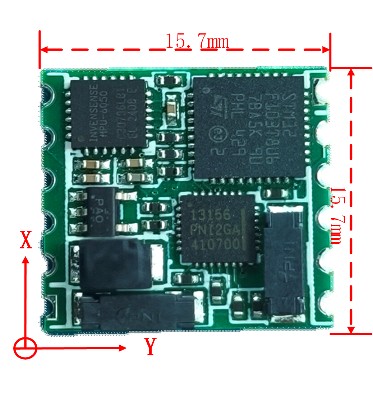

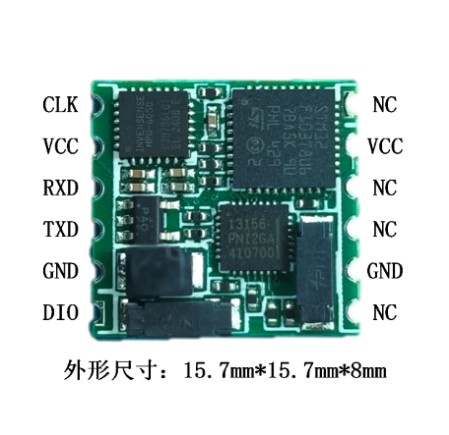

Overzichtsafmetingen en interfacedefinities

Kompasinstallatie Milieuvereisten en aanbevelingen

a) Voordat u het kompas gebruikt, wordt aanbevolen een magnetische veldkalibratie uit te voeren om de nauwkeurigheid van de koersmeting te verbeteren. Als de magnetische omgeving verandert of de meetnauwkeurigheid onbevredigend wordt, moet u het kompas onmiddellijk opnieuw kalibreren. b) Voor een optimale koersnauwkeurigheid installeert u het kompas op een platform zo ver mogelijk verwijderd van magnetische interferentie. Hoewel de STA-HD-805 kan kalibreren voor zachte en harde magnetische interferentie die op het platform aanwezig is, zal grotere interferentie resulteren in een slechtere koersnauwkeurigheid na kalibratie.

c) Vermijd installatie van het kompas op platforms of in omgevingen met afwisselende magnetische interferentie. Het kompas kan alleen effectief corrigeren voor statische, zachte en harde magnetische interferentie, en niet voor afwisselende magnetische interferentie. Kies daarom een installatielocatie die zo ver mogelijk verwijderd is van bronnen van magnetische wisselvelden, zoals motoren, wisselstroomleidingen, transformatoren en diverse elektromagnetische schakelaars.

d) Het kompas kan geen nauwkeurige metingen uitvoeren op platforms die onderhevig zijn aan trillingen, trillingen of niet-stationaire bewegingen.
