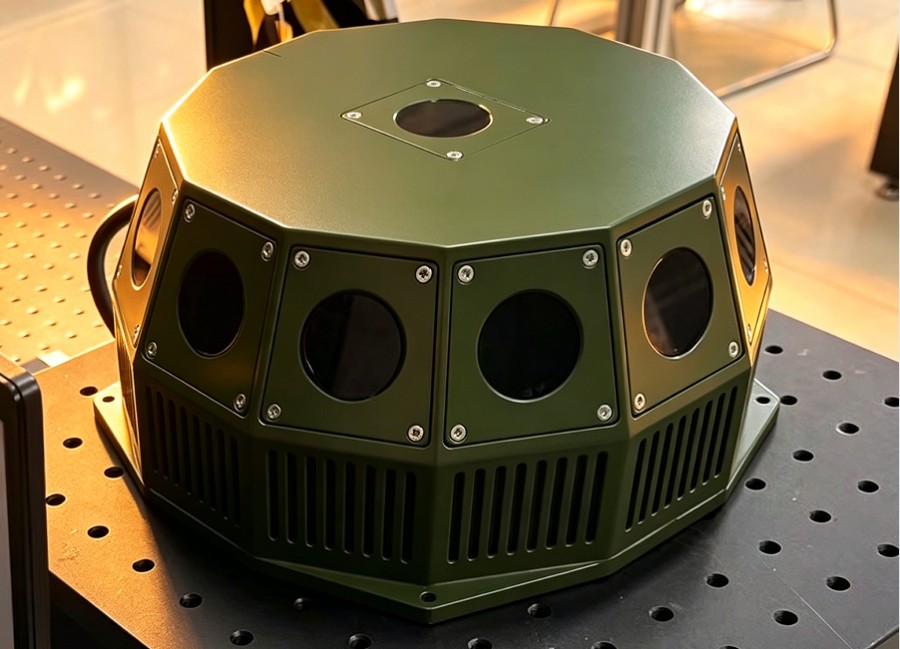

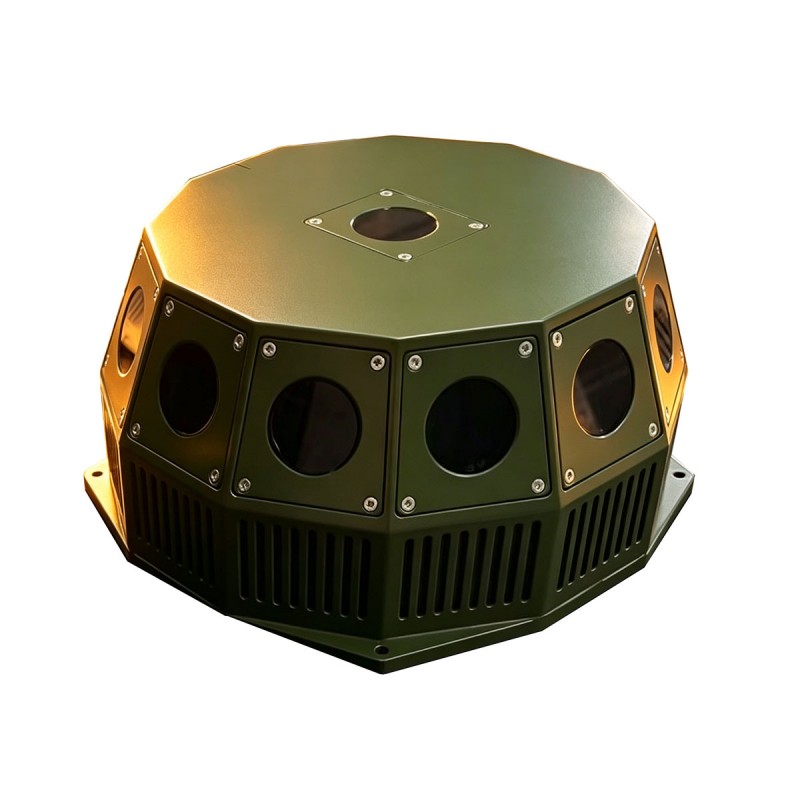

Laserwaarschuwingssysteem LWS360DX
Het STA-LWS360DX gedistribueerde laserwaarschuwingssysteem integreert laserwaarschuwings- en signaaldecoderingsfuncties. Uitgerust met 13 detectie-eenheden, bereikt het 360° volledige azimutdetectie. Bij het detecteren van laserpulssignalen verzendt het systeem in realtime azimutinformatie over bedreigingen. Het kan akoestisch-optische alarmen activeren of loklasers aansturen om onderschepte codepatronen te repliceren voor misleiding.
Detectiegolflengte: 900-1700 nm
Detectiebereik:≥5km
Detectie gezichtsveld:Azimut: 360°,Pitch: -15° tot 90°
Stuur onderzoek
Productomschrijving
Het STA-LWS360DX gedistribueerde laserwaarschuwingssysteem is uitgerust met 13 detectie-eenheden, waardoor een blindvrije dekking van 360° azimut en -15°~90° elevatie wordt gerealiseerd. Het kan in realtime binnenkomende bedreigingssignalen van laserstraling waarnemen, detecteren en identificeren. Het systeem is gebouwd met een zeer nauwkeurige decoder en ondersteunt codesherkenning tot maar liefst 32 bits. Het kan samenwerken met hoogenergetische lasers om een autonoom hoekmisleidingssysteem te vormen, binnenkomende lasergeleide wapens af te weren en eigen doelen te beschermen.
Het systeem heeft een modulaire architectuur en beschikt over een compacte lay-out en hoge operationele betrouwbaarheid met gemakkelijke installatie, inbedrijfstelling en onderhoud. Het is compatibel met platforms op het land, op voertuigen en op schepen en maakt een flexibele indeling mogelijk volgens gevechtsmissies om laserdreigingsdetectie, vroegtijdige waarschuwing en opto-elektronische tegenmaatregelen te vervullen in diverse complexe scenario's.
Het systeem heeft een modulaire architectuur en beschikt over een compacte lay-out en hoge operationele betrouwbaarheid met gemakkelijke installatie, inbedrijfstelling en onderhoud. Het is compatibel met platforms op het land, op voertuigen en op schepen en maakt een flexibele indeling mogelijk volgens gevechtsmissies om laserdreigingsdetectie, vroegtijdige waarschuwing en opto-elektronische tegenmaatregelen te vervullen in diverse complexe scenario's.
Toepassingsscenario's:
a) Land-/voertuig-/scheepsplatforms: Uitvoeren van laserdreigingswaarschuwingsinformatie om opto-elektronische radars te begeleiden bij het vastleggen en volgen van dreigingsazimuts;
b) b) Samenwerken met hoogenergetische lasers om een autonoom lasermisleidingssysteem te bouwen, binnenkomende lasergeleide wapens af te weren en eigen doelen te beschermen.
b) b) Samenwerken met hoogenergetische lasers om een autonoom lasermisleidingssysteem te bouwen, binnenkomende lasergeleide wapens af te weren en eigen doelen te beschermen.
Belangrijkste technische parameters
| Artikelen | Indicatoren |
| Model | STA-LWS360DX |
| Detectortype | InGaAs |
| Detectiegolflengte | 0,9 ~ 1,7 μm (aanpasbaar volgens behoeften) |
| Verkenningsobject | Alle laserbedreigingen binnen het bereik van 900-1700 nm |
| Detectiebereik | ≥5km (hoe sterker de laser, hoe verder de detectie, en vice versa) |
| Laserdetectiebereik | Azimut: 360° |
| Helling: -15° tot 90° | |
| Hoekige resolutie | 15° |
| Detectiegevoeligheid | ≥100 μW/cm² |
| Reactietijd | <10 ms |
| Onderscheppingsradius | ≥50m (normale temperatuur, gematigde weersomstandigheden, doelindicator 120mJ) |
| Maximaal aantal identificeerbare codebits | 9:32 bits (stabiele instraling) |
| Werkmodus | Geactiveerde waarschuwing |
| Totale afmeting | 210 mm × 210 mm × 105 mm |
| Gewicht | ≤3kg |
| Bedrijfstemperatuur | -40℃ ~ +55℃ |
| Opslagtemperatuur | -40℃ ~ +60℃ |
| Niveau van bescherming | IP66 |
| Trillingstest | 5 ~ 16 Hz: 1,5 mm; 16 tot 60 Hz: 1,5 g |
| Impacttest | 10 g/11 ms |
STA-LWS360DX laserwaarschuwingssysteem Producteigenschappen
•Krachtige decoderingsfunctie, gecombineerd met krachtige laserapparatuur, kan lasergeleide bommen misleiden.
• PRF-detectie (Pulse Repetition Frequency).
• Meerdere gelijktijdige detectie en tracking van bedreigingen
• Reset de ingang naar nul om kritische gegevens uit het geheugen te wissen
• Hoge MTBF-waarde
• Onderhoudstestapparatuur op O-niveau
•IP67 Bescherming tegen binnendringen van water en stof
•Zoutsproeitestbestendigheid 800 uur
• PRF-detectie (Pulse Repetition Frequency).
• Meerdere gelijktijdige detectie en tracking van bedreigingen
• Reset de ingang naar nul om kritische gegevens uit het geheugen te wissen
• Hoge MTBF-waarde
• Onderhoudstestapparatuur op O-niveau
•IP67 Bescherming tegen binnendringen van water en stof
•Zoutsproeitestbestendigheid 800 uur

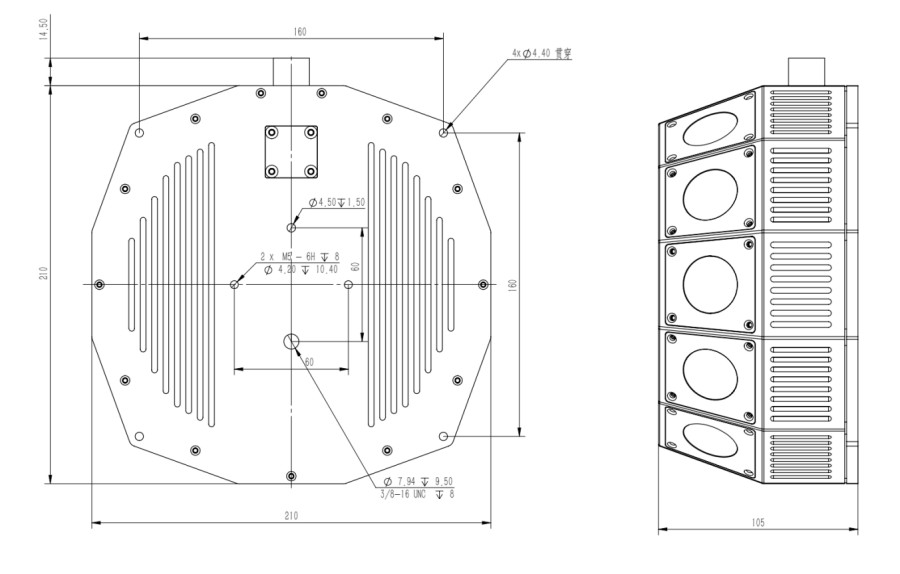

Overzicht structuurdiagram
Voeding en communicatie-interface
| Serieel | Pindefinitie | Functie | Opmerking |
| 1 | PIN1 | T+ | Paars |
| 2 | PIN2 | T- | Oranje |
| 3 | PIN3 | R+ | Geel |
| 4 | PIN4 | +24V | Blauw |
| 5 | PIN5 | +24V | Grijs |
| 6 | PIN6 | R- | Groente |
| 7 | PIN7 | GND | Wit |
| 8 | PIN8 | GND | Bruin |
| 9 | PIN9 | TTL | Rood |
| 10 | PIN10 | GND | Zwart |
Opmerkingen: Neem voor meer productinformatie contact op met het Jioptics-team.
