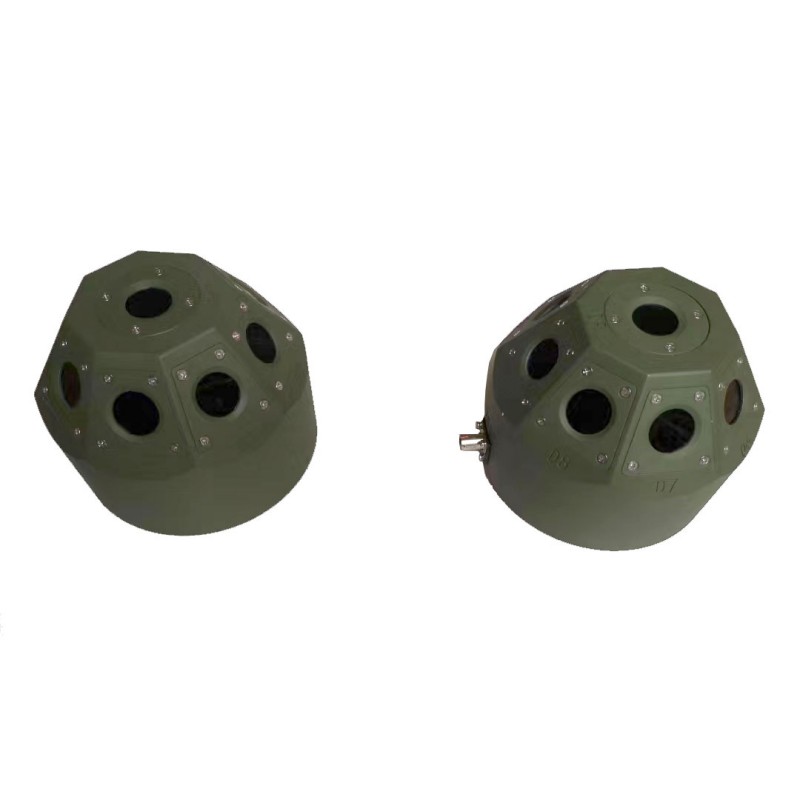

Laserwaarschuwingssysteem

Laserwaarschuwing heeft de functie om het lasersignaal van laserafstandsmeters en laserdoelindicatoren te detecteren en informatie te verstrekken over de oriëntatie van het doel.

Stuur onderzoek

Productomschrijving

Hoge gevoeligheid
Snelle reactie
Classificatie van bedreigingen
Identificatie en prioritering van bedreigingen (via taakgegevensbestanden)
Hoge resolutie lasergolfrichtingdetectie
Band 0,9 μm ~ 1,6 μm golflengtedekking

Toepassingsgebieden van laserwaarschuwingsapparatuur

• Detecteer vijandelijke laserdreigingen
• Laserstraalrijder
•Laserdoelaanduiding (LTD)
•Laserafstandsmeter (LRF)
•Op voertuigen gemonteerde, in de lucht en op schepen gemonteerde platforms kunnen allemaal worden gebruikt (producten kunnen worden aangepast aan de vereisten)

STA-LW360X Kenmerken laserwaarschuwingssysteem

•Krachtige decoderingsfunctie, gecombineerd met krachtige laserapparatuur, kan lasergeleide bommen misleiden.
• Hoge detectiekans, horizontaal 360 °, hoogte -5 ° tot +90 °;
• Extreem laag percentage valse alarmen ≤ 1 keer/1000 uur
พารามิเตอร์ทางเทคนิคหลัก
• PRF-detectie (Pulse Repetition Frequency).
• Meerdere gelijktijdige detectie en tracking van bedreigingen
• Reset de ingang naar nul om kritische gegevens uit het geheugen te wissen
• Hoge MTBF-waarde
• RS422-interface (aanpasbare interface)
• Onderhoudstestapparatuur op O-niveau

Belangrijkste technische parameters

Model	STA-LW360S
Detectiegolflengte	0,9 μm~1,6 μm (Aanpasbaar 0,4-1,7um)
Detectie afstand	≥ 5km
Detectie luchtruim	Azimut 0~360 °, hoogte 0~90 °
Azimut-resolutie	≤ 22,5°
Maat	Detectieantenne ≤Φ 120 mm × 80 mm (exclusief connectoren) Weergavemodule ≤ 130 mm × 80 mm × 50 mm (exclusief connectoren)
Gewicht	Detectieantenne ≤ 2kgDisplaymodule ≤ 1kg
Voeding	DC28V

Samenstelling en gebruik

1. Systeemsamenstelling
De laserdetector bestaat hoofdzakelijk uit één laserdetectiemodule en één displaymodule. De laserdetectiemodule kan bovenop een statief of voertuigplatform worden gemonteerd en kan 360° azimutdetectie bereiken. De displaymodule wordt gebruikt om laserinformatie voor personeel weer te geven.

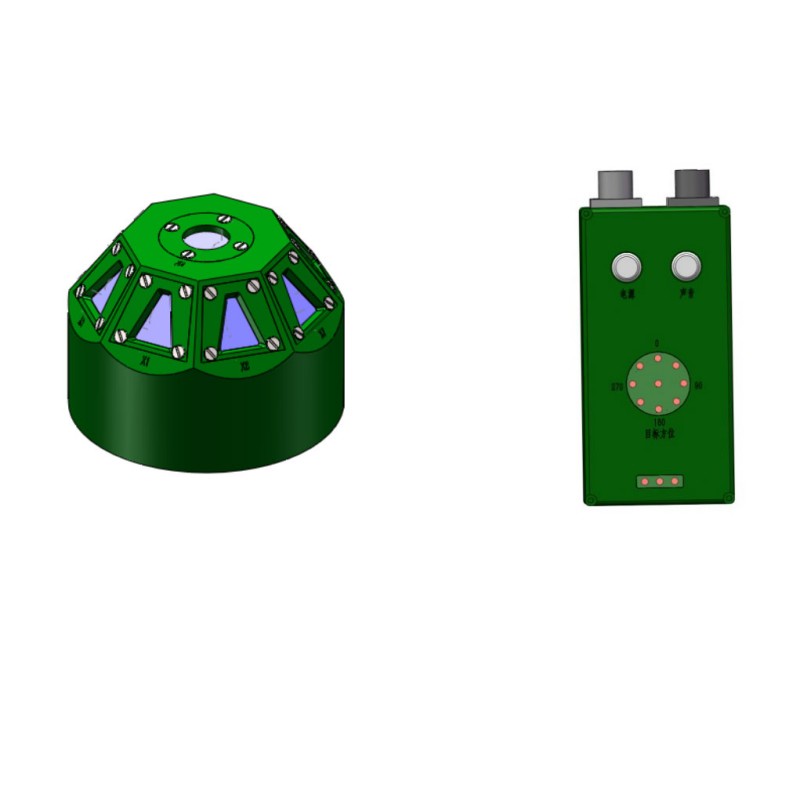

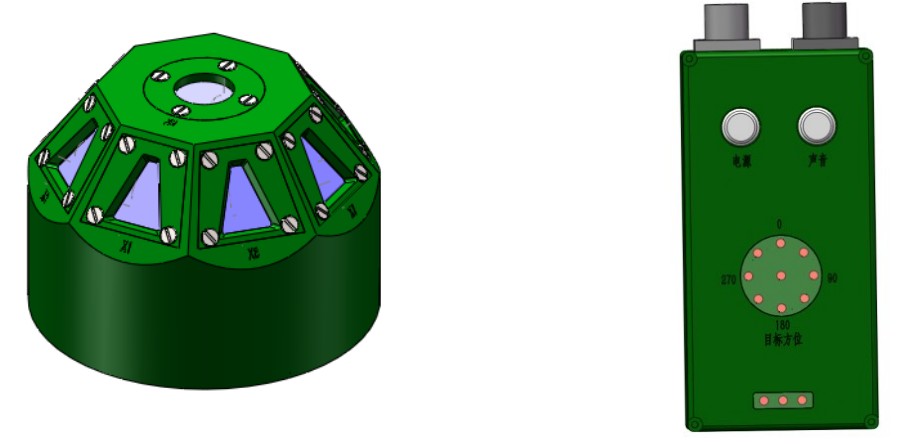

Laserdetectiemodule Displaymodule

Gebruik

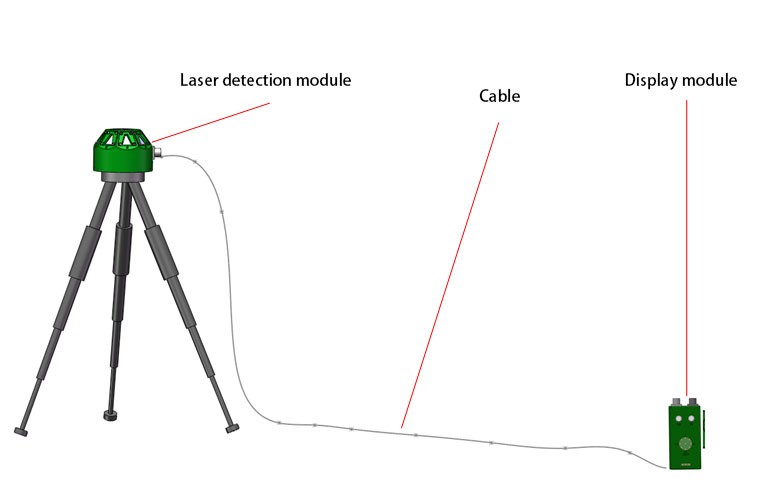

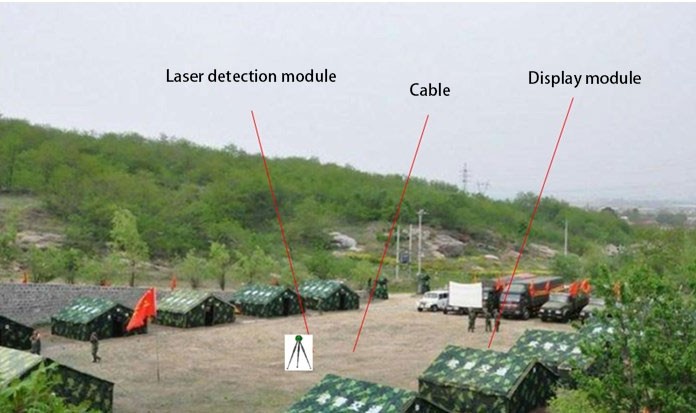

De laserdetector wordt op een kleine en lichtgewicht manier gebruikt, de laserdetectormodule wordt op een statief of voertuigplatform geplaatst, de laserdetectormodule en de displaymodule worden met kabels verbonden en de displaymodule wordt voor gebruik in het voertuig geplaatst. Wanneer er een lasersignaal is, zal de displaymodule de indicator oplichten die overeenkomt met de doelrichting, wat suggereert dat er een lasersignaal in deze richting is.
Tegelijkertijd kan het apparaat worden aangesloten op een externe communicatie-interface om de oriëntatie, code en andere informatie van de laser uit te voeren.
