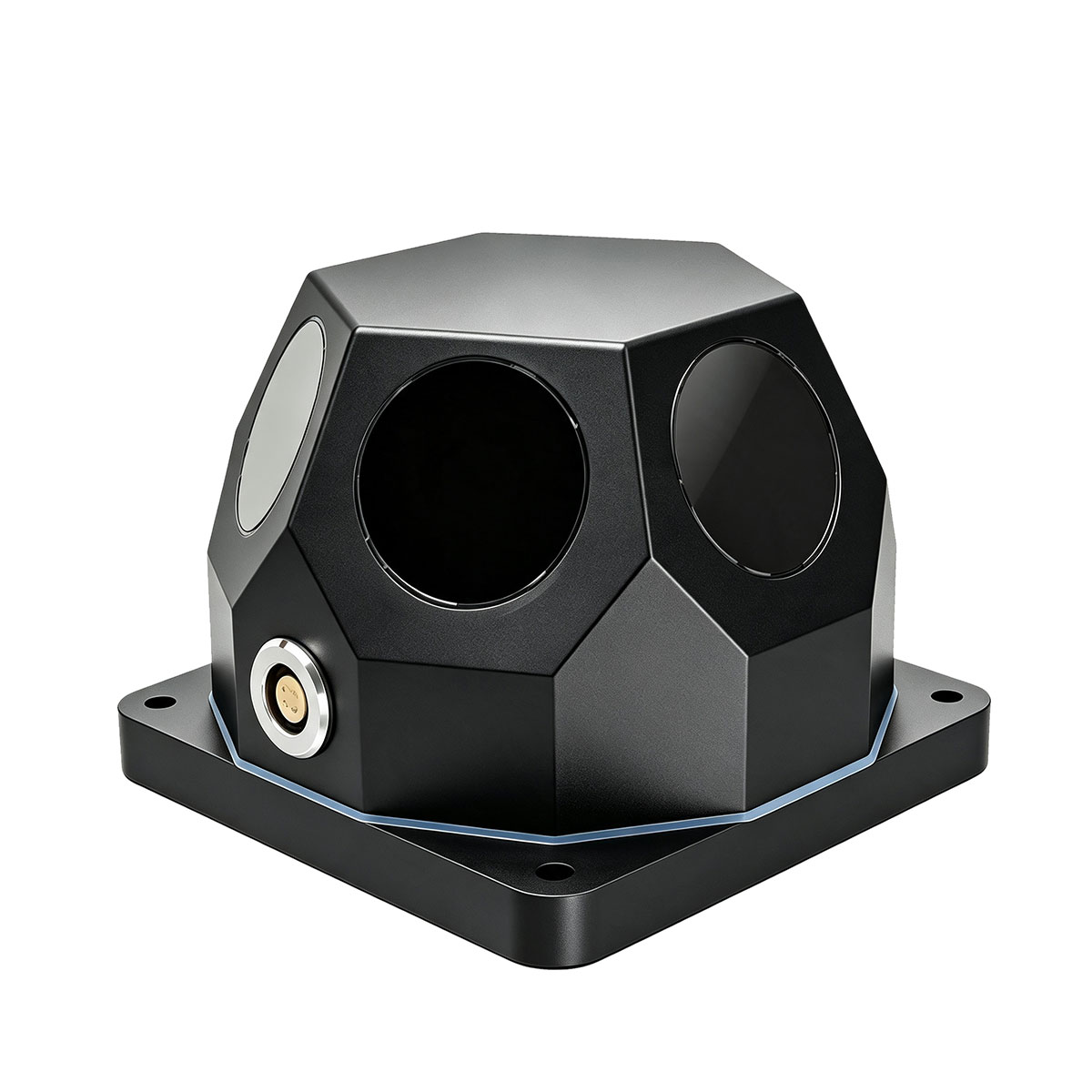

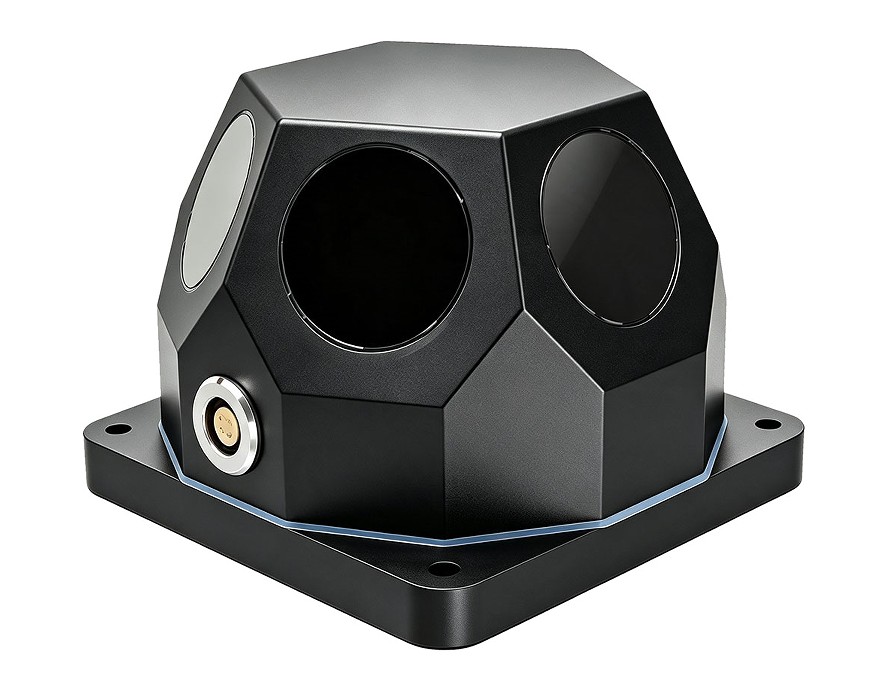

Op het platform gemonteerd laserwaarschuwingssysteem LWS360D
Het STA LWS360D Laserwaarschuwingssysteem is uitgerust met zes detectievensters voor 360° omnidirectionele detectie. Het detecteert laserbedreigingen in realtime en activeert snelle hoorbare visuele alarmen. Dankzij het modulaire ontwerp en de hoge betrouwbaarheid maakt het een eenvoudige implementatie en installatie mogelijk voor complexe scenario's, waaronder platforms op het land, op voertuigen en op schepen.
Detectiegolflengte: 900-1700 nm
Detectiebereik:≥5km
Detectie gezichtsveld: 360°(90°X6)
Stuur onderzoek
Productomschrijving
Het STA-LWS360D laserwaarschuwingssysteem bestaat uit twee functionele eenheden: lasersignaalontvangstmodule en akoestisch-optische alarmmodule. Uitgerust met zes lasersignaalontvangstvensters, realiseert het 360 graden omnidirectionele blindevrije detectie, die in realtime inkomende externe laserstralingsbedreigingssignalen kan waarnemen, detecteren en identificeren. Bij het opvangen van geldige laserdreigingssignalen geeft de ontvangende module onmiddellijk alarmtriggersignalen af om de akoestisch-optische alarmmodule te activeren.
Dankzij de modulaire architectuur beschikt het systeem over een compacte structuur, hoge operationele betrouwbaarheid en gemakkelijke installatie, inbedrijfstelling en onderhoud. Compatibel met voertuig-, scheeps- en andere platforms, kunnen de montageposities flexibel worden ingedeeld volgens de vereisten van gevechtsmissies om laserdetectie- en dreigingswaarschuwingstaken uit te voeren in verschillende complexe scenario's.
Dankzij de modulaire architectuur beschikt het systeem over een compacte structuur, hoge operationele betrouwbaarheid en gemakkelijke installatie, inbedrijfstelling en onderhoud. Compatibel met voertuig-, scheeps- en andere platforms, kunnen de montageposities flexibel worden ingedeeld volgens de vereisten van gevechtsmissies om laserdetectie- en dreigingswaarschuwingstaken uit te voeren in verschillende complexe scenario's.
Toepassingsgebieden van laserwaarschuwingsapparatuur
• Detecteer vijandelijke laserdreigingen
•Laserdoelaanduiding (LTD)
•Laserafstandsmeter (LRF)
•Op voertuig gemonteerd (producten kunnen worden aangepast aan de vereisten)
•Laserdoelaanduiding (LTD)
•Laserafstandsmeter (LRF)
•Op voertuig gemonteerd (producten kunnen worden aangepast aan de vereisten)
Belangrijkste technische parameters
| Module | STA-LWS360D |
| Detectortype | InGaAs |
| Verkenningsobject | Alle laserbedreigingen binnen het bereik van 900-1700 nm |
| Detectiebereik | ≥5km (hoe sterker de laser, hoe verder de detectie, en vice versa) |
| Detectiegolflengte | 0,9 ~ 1,7 μm (aanpasbaar volgens behoeften) |
| Detectiegevoeligheid | ≥100 μW/cm² |
| Reactietijd | <10 ms |
| Detectie gezichtsveld | 360° (geen blinde vlekken) |
| Laserdetectievenster | 6 |
| Detectiehoek enkel raam | 90° |
| Duurzaamheid | IP68 |
| Alarmmethode | Akoestisch en visueel alarm |
| Werkspanning | Gelijkstroom 24V |
| Voedingsmodus: | Externe DC-voeding; |
| Signaalinterface | Vierkernige luchtvaartstekkerinterface |
| Werkmodus | Geactiveerde waarschuwing |
| Gewicht | ≤350g |
| Totale afmeting | 95x95x68mm (aanpasbaar volgens behoeften) |
| Bedrijfstemperatuur | 20 ℃ ~ +55 ℃ (de temperatuur kan worden verlengd van - 40 ℃ tot +55 ℃.) |
| Opslagtemperatuur | -40℃~ +65℃ |
Opmerking: Laseralarmen met communicatie-interfaces kunnen naar wens worden aangepast.

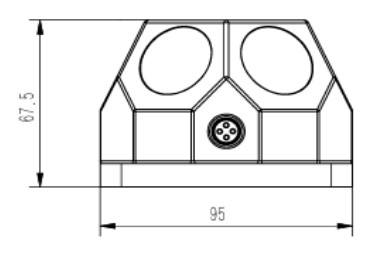

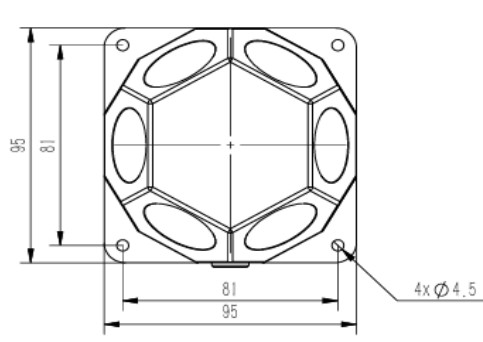

STA LWS360D Laserwaarschuwingssysteem LWS-formaat
Fysiek beeld van geluids- en lichtalarmmodule (aanpasbaar)
Interfacedefinitie
Voeding en alarmsignaaluitgangsinterface:
Tabel 1 Definitie van interface voor voeding en alarmsignaaluitvoer
Tabel 1 Definitie van interface voor voeding en alarmsignaaluitvoer
| Pin | Definitie | Opmerkingen |
| 1 | +24V | 24V-voeding |
| 4 | GND | |
| 2 | Alarmsignaal+ | Signaaluitgang |
| 3 | Alarmsignaal- |
Voeding en alarmsignaalingangsinterface:
Tabel 2 Definitie van voeding en interface voor alarmsignaalinvoer
Tabel 2 Definitie van voeding en interface voor alarmsignaalinvoer
| Pin | Definitie | Opmerkingen |
| 1 | +24V | 24V-voeding |
| 4 | GND | |
| 2 | Alarmsignaal+ | Signaalingang |
| 3 | Alarmsignaal- |
