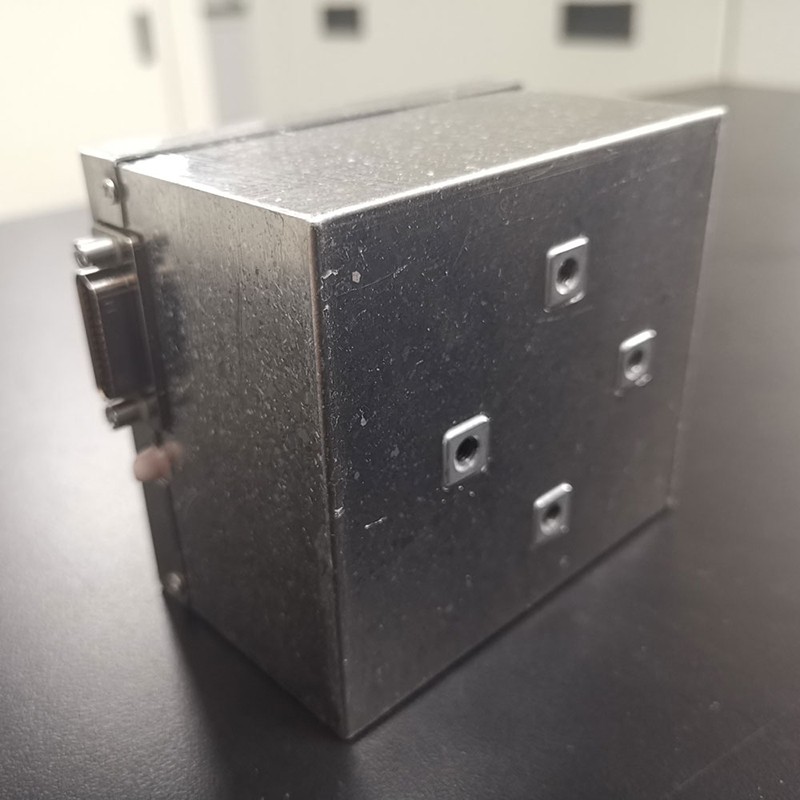

Ring Laser Gyroscope-Jio50

Ring Laser Gyroscope-JIO50 is een zeer nauwkeurige digitale digitale dual-frequentie machinaal schuddende laser gyro ontwikkeld en geproduceerd door Jioptics Company. Het heeft de voordelen van hoge precisie, eenvoudige voeding, hoge integratie en digitale uitvoer. Het kan de hoekige beweging van de drager rond de gevoelige as meten en twee orthogonale vierkante golven uitvoeren. Het wordt op grote schaal gebruikt bij de integratie van positionering/navigatie, brandbestrijding en vluchtcontrole, surveillance- en verkenningssystemen in de velden van raketten en hun lanceervoertuigen, schepen, vliegtuigen, drones en gepantserde voertuigen.

Model:JIO50-RLG

Stuur onderzoek

Productomschrijving

Ring Laser Gyroscope-Jio50 is beschikbaar in A-, B- en C-modellen om aan uw verschillende behoeften te voldoen.

Functie

Meet de rotatiehoek rond zijn gevoelige as en voer twee orthogonale vierkante golven uit.

Prestatie

Jio50 -type lasergyroscoop worden getoond in tabel 1
Tabel 1 belangrijkste technische indicatoren van gyro

serienummer	parameter	eenheid	Grade A	Grade B	Graad C	Opmerking
1	Nul bias	°/H	≤0,5			/
2	Bias stabiliteit	°/H	≤0,5 %	≤1 %	≤3 %	100s, 1c
3	Zero bias repeatability	°/H	≤0,5 %	≤1 %	≤3 %	1s
4	Willekeurige loopcoëfficiënt	°/h 1/2	≤2 ‰	≤5 ‰	≤9 ‰	/
5	Schaalfactor	"/Pulse	3.370
6	Schaalfactor niet -lineariteit	ppm	≤5			/
7	Herhaalbaarheid van de schaalfactor	ppm	≤5			1s
8	Magnetische gevoeligheid	°/(H · gs)	≤4 ‰			/
9	Maximale invoer hoeksnelheid	°/s	≥ ± 400			/
1 0	Starttijd	de s	≤10

Milieuaanpassingsvermogen

a) Werktemperatuur: -40 ℃ ~ + 65 ℃
b) Opslagtemperatuur: -45 ℃ ~ + 85 ℃
c) trillingen: in totaal 9,6 g;
d) schok: 30 g/11ms (halve sinus) of 75 g/6ms (halve sinus);
E) Lage druk: 5000 m boven zeeniveau.

Frequentie (Hz)	10	100	200	300	400	500	800	2000
Vermogensspectrale dichtheid (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6DB

Voeding en elektrische interface

a) stroomvoorziening
Type: ± 5V, +15V
Vereisten: +5V - Huidige 180 mA, stabiliteit ± 50 mV, rimpel <50mv
-5V - huidige 60 mA, stabiliteit ± 50 mV, rimpel <50mv
+15V - stroom 240 mA, stabiliteit ± 100 mV, rimpel <100mv
b) Stroomverbruik: <6W

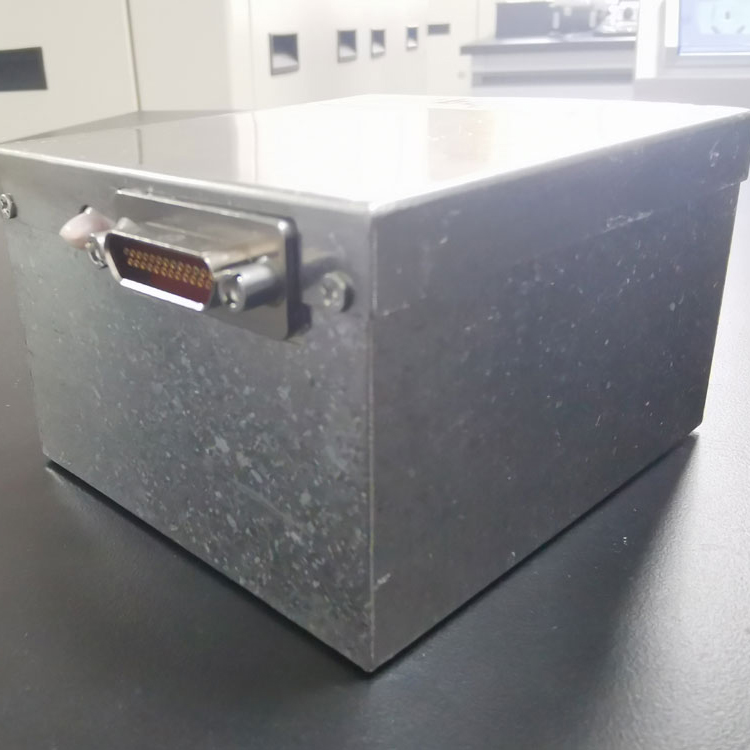

c) Type elektrische interfaces: J30J-25ZKP
D) Interfacedefinitie: de definitie van elektrische interfacepinnen wordt weergegeven in tabel 2.

Tabel 2 Definitietabel Elektrische interface

pin -nummer	definitie	Opmerking
1	+15V	Power Input
2	+15VGND	+15V Power Ground
3	NC	nul
4	GND	+5V, -5V Power Ground
5	NC	nul
6	+5V	Power Input
7	-5V	Power Input
8	AUGUSTUS	Square Wave -uitgangssignaal 1 (TTL -niveau)
9	Bout	Square Wave -uitgangssignaal 2 (TTL -niveau)
10	TMP3	Platinumweerstand thermometer 3
11	Tcoma	3 platinaresistentie gemeenschappelijke terminals
12	TMP1	Platinumweerstand 1
13	TMP2	Platinumweerstand 2
14	+15V	Power Input
15	+15VGND	+15V Power Ground
16	NC	nul
17	GND	+5V, -5V Power Ground
18	NC	nul
19	+5V	Power Input
20	-5V	Power Input
eenentwintig	AUGUSTUS	Square Wave -uitgangssignaal 1 (TTL -niveau)
Tweeëntwintig	Bout	Square Wave -uitgangssignaal 2 (TTL -niveau)
drieëntwintig	GND	+5V, -5V Power Ground
Vierentwintig	NC	Spinnend top
25	NC	Spinnend top
De modellen van platina -weerstanden 1, 2 en 3 zijn PT1000
