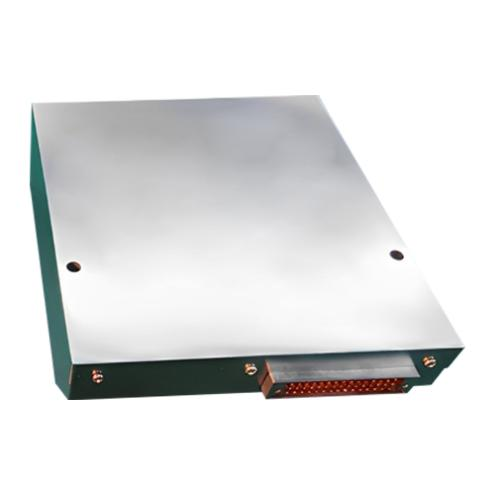

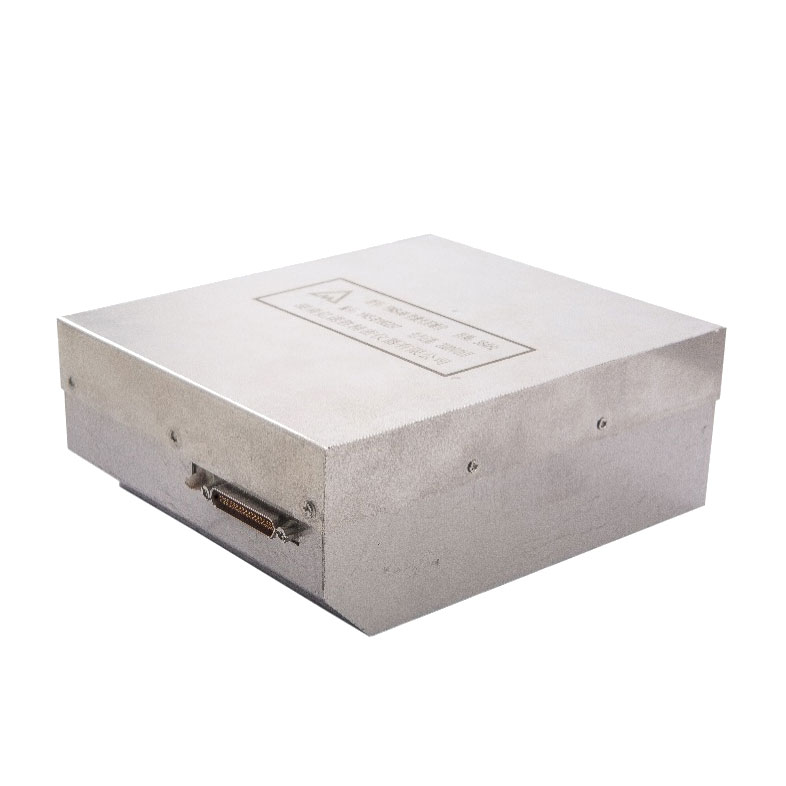

Ring Laser Gyroscope - JIO90

Ring Laser Gyroscope-JIO90 is een zeer nauwkeurige digitale digitale dual-frequentiemachine schudt laser gyro geproduceerd door ons bedrijf. Het heeft de voordelen van hoge precisie, eenvoudige voeding, hoge integratie en digitale uitvoer. Het kan de hoekbeweging van de dragergolf rond de gevoelige as meten en twee kwadratuur vierkante golven uitvoeren. Het kan op grote schaal worden gebruikt bij de integratie van positionering/navigatie, surveillance/verkenning, brandcontrole en vluchtbesturing van raketten en hun dragerraketten, vliegtuigen, onbemande luchtvaartuigen, schepen, schepen, gepantserde voertuigen en andere velden.

Model:JIO90-RLG

Stuur onderzoek

Productomschrijving

Ring Laser Gyroscope - JIO90 is beschikbaar in A-, B- en C -modellen om aan uw verschillende behoeften te voldoen.

Functie

Meet de rotatiehoek rond zijn gevoelige as en voer twee orthogonale vierkante golven uit die rotatie -informatie bevatten.

Prestatie

Jio50 -type lasergyroscoop worden getoond in tabel 1
Tabel 1 belangrijkste technische indicatoren van gyro

Serienummer	Parameter	Eenheid	Premie	Grade A	Grade B	Graad C	Opmerking
1	Nul bias	°/H	≤0,3				/
2	Bias stabiliteit	°/H	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100s, 1c
3	Zero Bias Herhaalbaarheid	°/H	≤1 ‰	≤2 ‰	≤3 ‰		1s
4	Willekeurige loopcoëfficiënt	° / H1 / 2	≤0,4 ‰	≤0,6 ‰	≤0,7 ‰	≤1 ‰	/
5	Schaalfactor	"/Pulse	1.865
6	Schaalfactor niet -lineariteit	ppm	≤1				/
7	Herhaalbaarheid van de schaalfactor	ppm	≤1				1s
8	Magnetische gevoeligheid	°/(H · gs)	≤1,5 ‰	≤2 ‰			/
9	Maximale invoer hoeksnelheid	°/s	≥400				/

Milieuaanpassingsvermogen

a) Werktemperatuur: -40 ℃ ~ + 65 ℃
b) Opslagtemperatuur: -45 ℃ ~ + 85 ℃
c) trillingen: in totaal 9,6 g;
d) schok: 30 g/11ms (halve sinus) of 75 g/6ms (halve sinus);
E) Lage druk: 5000 m boven zeeniveau.

Frequentie (Hz)	10	100	200	300	400	500	800	2000
Vermogensspectrale dichtheid (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6DB

Voeding en elektrische interface

a) stroomvoorziening
Type: ± 5V, +15V
Vereisten: +5V - Huidige 180 mA, stabiliteit ± 50 mV, rimpel <50mv
-5V - huidige 60 mA, stabiliteit ± 50 mV, rimpel <50mv
+15V - stroom 240 mA, stabiliteit ± 100 mV, rimpel <100mv
b) Stroomverbruik: <6W
c) Type elektrische interfaces: J30JM-37ZK
D) Interfacedefinitie: de definitie van elektrische interfacepinnen wordt weergegeven in tabel 2.

Tabel 2 Definitietabel Elektrische interface

Pin serienummer	Definitie	Opmerking	Pin serienummer	Definitie	Opmerking
1	NC	nul	/	/	/
2	GND	Signaalgebied	20	NC	nul
3	NC	nul	eenentwintig	NC	nul
4	NC	nul	Tweeëntwintig	NC	nul
5	NC	nul	drieëntwintig	NC	nul
6	Houd voor jezelf	/	Vierentwintig	NC	nul
7	NC	nul	25	Houd voor jezelf	/
8	Houd voor jezelf	/	26	NC	nul
9	Zomaar	Square Wave -uitgangssignaal 2 TTL -niveau	27	Zomaar	Square Wave -uitgangssignaal 2 TTL -niveau
10	GND	Signaalgebied	28	GND	Signaalgebied
11	ZONDE	Square Wave -uitgangssignaal 1 TTL -niveau	29	ZONDE	Square Wave -uitgangssignaal 1 TTL -niveau
12	T1	Platinumweerstand 1	30	T2	Platinumweerstand 2
13	T3	Platinumweerstand thermometer 3	31	T4	Platinumweerstand 4
14	Tcom	4 platinaresistentie gemeenschappelijke terminals	32	Tcom	4 platinaresistentie gemeenschappelijke terminals
15	GND	+5V, -5V Power Ground	33	GND	+5V, -5V Power Ground
16	+5V	Power Input	34	+5V	Power Input
17	+15V	Power Input	35	+15V	Power Input
18	15VGND	+15V Power Ground	36	15VGND	+15V Power Ground
19	-5V	Power Input	37	-5V	Power Input
OPMERKING: Het platina -weerstandsmodel is PT1000
