3 km oogveilige laserafstandsmetermodule

De 3 km lange oogveiligheidsmodule bestaat hoofdzakelijk uit een lasermodule, ontvangstantenne, detectiecomponent, hardwareprintplaat, hoofdstructuur, enz.

Prestatieparameter

toelichting:

1)Grootte van het NAVO-doel2,3 m×2,3 m, menselijke doelgrootte 0,5 m× 1,7 m, UAV-doelgrootte 0.3m×0,3m, reflectiviteit 30%; zichtbaarheid ≥25km, typische doelreflectiviteit ≥80%.

klantinterface

Elektrische interface

De vereisten voor de elektrische interface zijn als volgt:

A) Voedingsspanning: 4,5 V ~ 16 V;

b) Stroomverbruik in stand-by: minder dan of gelijk aan 0,6 W;

c) Gemiddeld energieverbruik: minder dan of gelijk aan 1,5 W bij 1 Hz;

d) Piekstroomverbruik: minder dan of gelijk aan 7W bij 12V;

e) Interfacedefinitie: Connectormodel: Yangtze River-connector: A1257WR-S-6P, de pindefinitie van de voeding en communicatiepoort aan het uiteinde van de afstandsmeter wordt weergegeven in Tabel 1.

Definitie van voedings- en communicatiepoortpinnen voor afstandsmeter

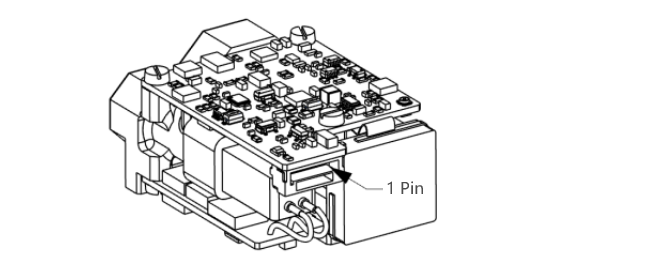

Pin 1 schematisch diagram

mechanische interface

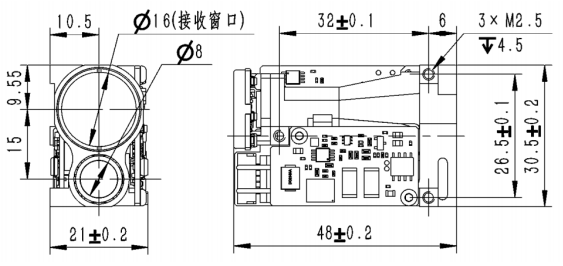

De externe afmetingen van de bereikmodule en de gebruikersinstallatie-interface worden weergegeven in de onderstaande afbeelding.

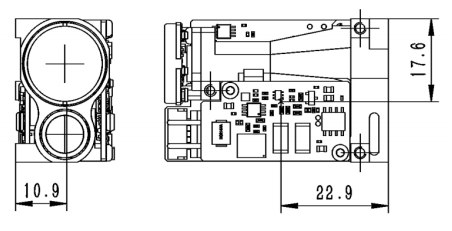

Het massamiddelpunt wordt hieronder weergegeven

Suggesties voor licht raamgebruik

Materiaal selectie

Licht raammateriaal

Het optische glas H-K9L is geselecteerd als het lichte venstermateriaal. H-K9L is het meest voorkomende kleurloze optische glas, dat geschikt is voor het laserbereik van 300 nm ~ 2100 nm. Het heeft hoge kostenprestaties en superieure fysieke eigenschappen.

Verwerkingsvereisten

De wighoektolerantie van het lichtvenster moet zo klein mogelijk zijn. Wij raden aan dat de wighoektolerantie kleiner dan of gelijk is aan 3′ (tolerantiegraad kleiner dan of gelijk aan 7);

Het optische oppervlak van het lichtvenster moet zo glad mogelijk zijn en wij raden een rekenkundige gemiddelde afwijking (Ra) van 0,012 aan.

Gebruik aanbevelingen

Lichte suggesties voor raamcoating

Het wordt aanbevolen om het optische venster van de 1535 nm laserafstandsmeter te coaten met een antireflectiefilm van 1525 nm tot 1545 nm met een doorlaatbaarheid van ≥99%. Afhankelijk van de specifieke gebruiksomgeving van het product kunnen andere beschermende films zoals hydrofobe film of harde film op het buitenoppervlak van het optische venster worden geselecteerd. De andere indicatoren hebben betrekking op GJB2485-95 met een transmissie van ≥97%.

Suggesties voor vorm en gebruik van een lichtvenster

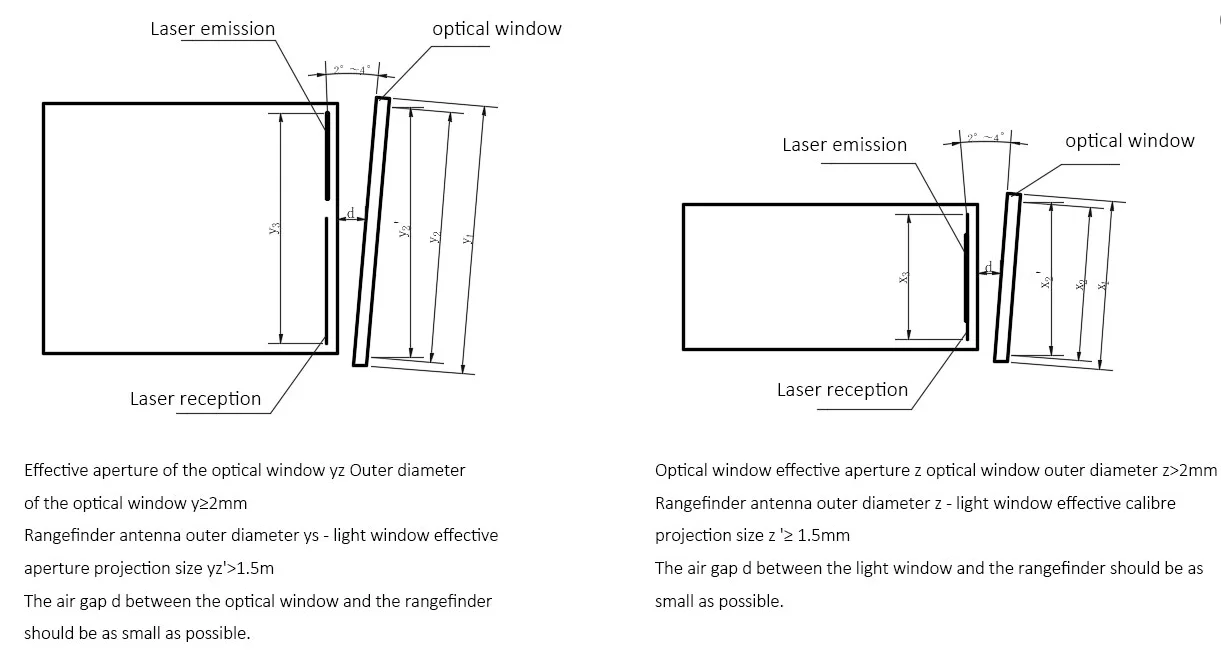

De effectieve opening van het optische venster varieert afhankelijk van het product. De externe afmetingen moeten ervoor zorgen dat de effectieve opening-buitendiameter van het optische venster ≥ 2 mm, en de buitendiameter van de afstandsmeter-antenne-projectiegrootte van de effectieve opening van het optische venster ≥ 1,5 mm. Het schematische diagram wordt weergegeven in de onderstaande afbeelding. Vanwege de absorptie van laser door het optische venster wordt aanbevolen dat de dikte van het optische venster zelf binnen 2 tot 4 mm wordt geregeld op basis van de externe afmetingen.

Omdat het lichtvenster een hoge transmissie heeft, wordt aanbevolen dat de asafwijking tussen de optische emissie-as en de normale as van het lichtvenster binnen 2°~4° wordt geregeld. Het schematische diagram van de positie van het lichtvenster en de twee tonnen wordt weergegeven in de onderstaande figuur. Tegelijkertijd moet het luchtinterval tussen het lichtvenster en de afstandsmeter zo klein mogelijk zijn.
