10 km laserafstandsmodule

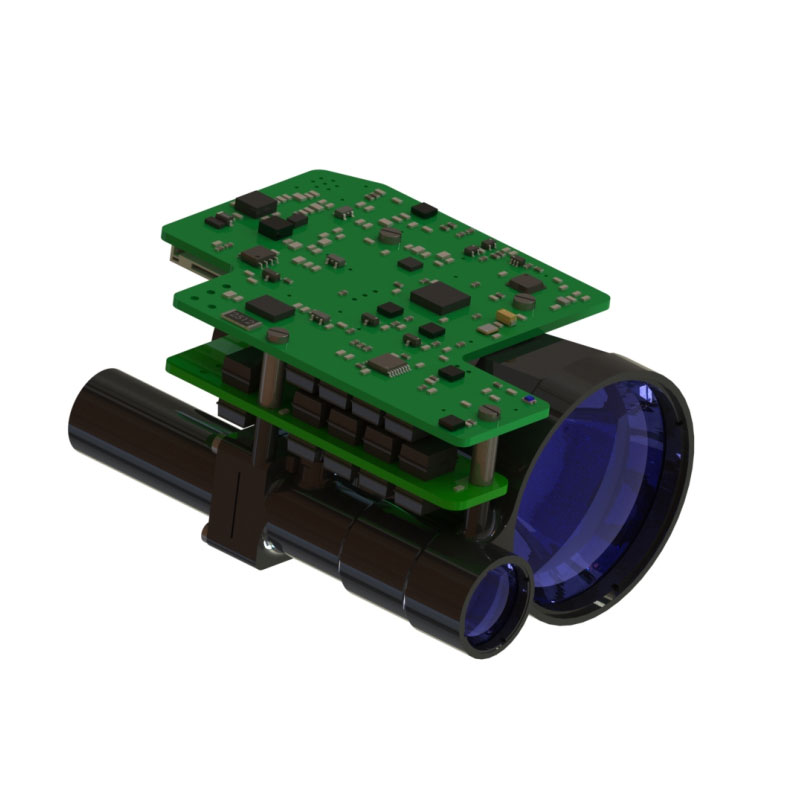

STA-D1013X 10 km Laser Rangefinder-module hanteert de 1535 Nm Erbium-glaslaser-module onafhankelijk ontwikkeld door Jioptics, die de kenmerken heeft van een laag stroomverbruik, compacte structuur, hoge precisie, lange meetafstand en menselijke oogveiligheid.

Stuur onderzoek

Productomschrijving

Maximaal meetbereik: NAVO -doel ≥ 10000m; Typisch doel ≥ 13000m
Variërende nauwkeurigheid ± 1m
Meetnauwkeurigheid ≥ 98%
Gewicht ≤165G

10 km laserafstandsmodule -functies

1. Geïntegreerd structureel ontwerp, schok en trillingsweerstand, hoge betrouwbaarheid, sterk aanpassingsvermogen van het milieu;
2. 1535 Nm gepompt Q-schakel met Erbium Glass Laser Integrated Structure Design en eindgezicht multi-point afdichtingsinstallatiemodus, sterke anti-missadjustment vermogen, duurzame, lange werkleven en menselijke oogveiligheid;
3. De interne interface van het circuit is allemaal direct aansluitingsproces met lasdraad, vast en betrouwbaar, dat kortsluiting of slecht contact kan voorkomen dat wordt veroorzaakt door losse connector, oxidatie en waterdamp, en de productbetrouwbaarheid en het leven verbeteren.

Productprestatie-index voor STA-D1013X Laser Rangefinder-module

Item	Index
Model	STA-D1013X
Bedrijfsgolflengte	1535 nm ± 10 nm
Variërend bereik	50m-13000m
	13000m	Typisch groot doel, zichtbaarheid ≥ 25 km
	10000m	Zichtbaarheid ≥ 25 km, doelwit met 0,3 reflectiviteit voor 2,3 m x 2,3 m voertuigen
Vochtigheid	≤ 60%
Variërend nauwkeurigheid	± 1m
Nauwkeurigheidspercentage	≥98%
Bereikresolutie	≤50m
Divergentiehoek	≤0,3 mrad
Variërend frequentie	Eens, 1Hz, 5Hz, 10Hz
Maat	≤89 mm × 62,5 mm × 46 mm
Spanning	10V ～ 14V
Werkverbruik	Gemiddeld stroomverbruik: ≤ 5W
Stand -by stroomverbruik	≤1,5 W
Werktemperatuur	-40 ℃～+60 ℃
Opslagtemperatuur	-55 ℃～+70 ℃
Gewicht	≤165 g

Structuurinstallatie-interface voor STA-D1013X Rangefinder-module

Productfunctie voor STA-D1013X meetsensor

● Laser variërende functie;
● Power-on zelfdetectiefunctie;
● Eerste en laatste doelselectiefunctie;
● Bereik gatingfunctie;
● Stel de automatische afstandsintervalfunctie in;
● Accumuleer de functie voor laseremissietijden;
● Power polariteit omgekeerde bescherming.

Elektrische interface

Elektrische interface -vereisten zijn als volgt:
● Voedingspanning: 10V ~ 14V;
● Gemiddeld stroomverbruik: ≤5W;
● Stand -by stroomverbruik: ≤1,5 W;
● De kruisverbindingstest tussen het bovenste computeruiteinde en de A1257H-10P-connector van het Rangefinder-uiteinde wordt gerealiseerd via de A1257H-10P-connector. Definities van de afstandsvoorziening van de afstand Finder en communicatiepoort worden weergegeven in de volgende tabel.

Pin Definitie van voeding en communicatiepoort bij RangeFinder End

Pin -nummer	Nummer	Transmissie richting	Aantekeningen
P-1	GND	——	Communicatie gemalen draad
P-2	RS422_RX_N	I	Rangefinder -ontvanger -
P-3	RS422_RX_P	I	Rangefinder -ontvanger +
P-4	RS422_TX_N	O	Rank Finder -omroep -
P-5	RS422_TX_P	O	Rangefinder -omroep +
P-6	NC	——	stand -by
P-7	NC	——	stand -by
P-8	NC	——	stand -by
P-9	P-	——	Voeding, grond
P-10	P+	——	Voeding, 10v ~ 14V
