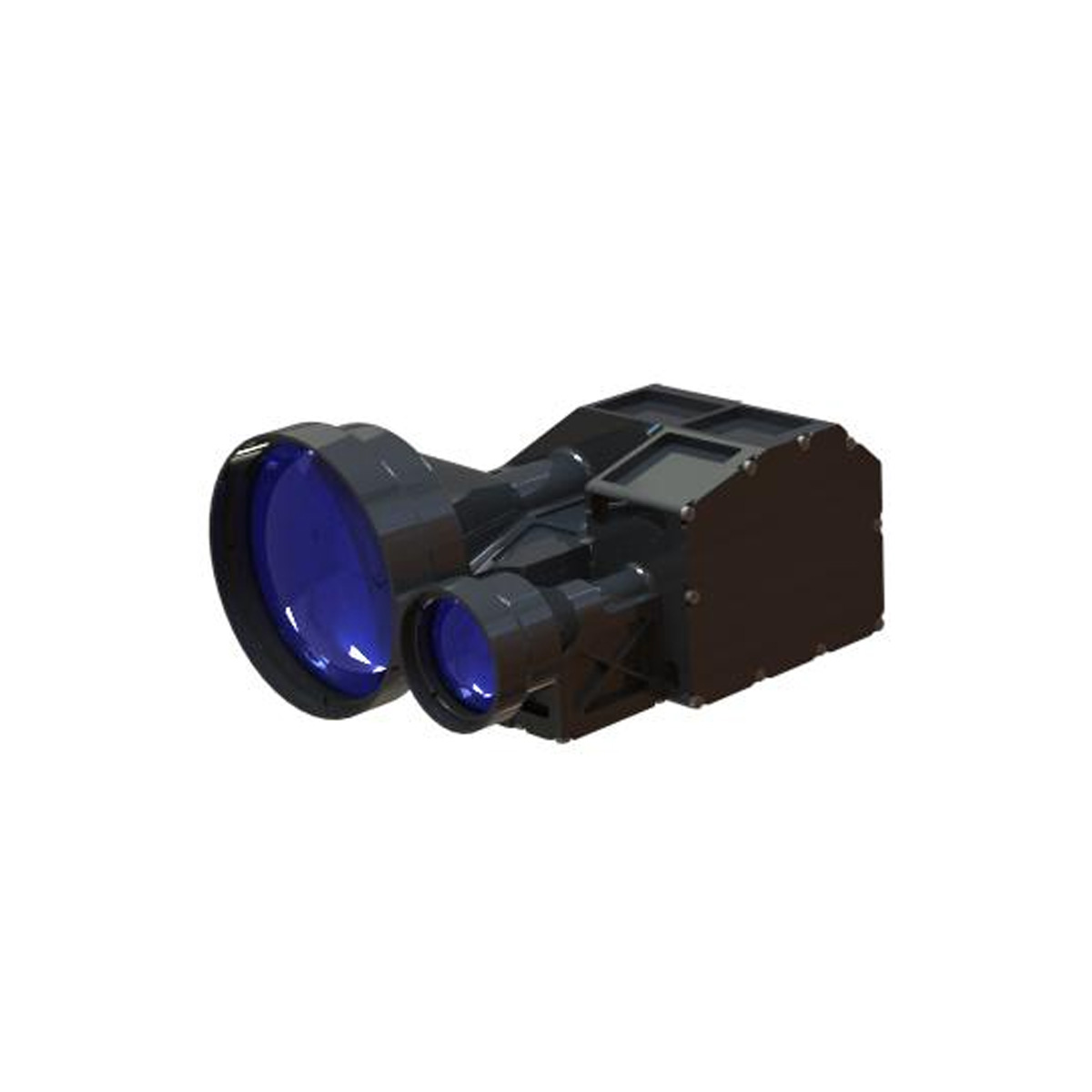

Bereikmodule van 10 km Bereik

STA-D1925X 10 km Bereik Finder Module neemt de 1535 Nm Erbium Glass Laser Module onafhankelijk van Jioptics aan, die de kenmerken heeft van een laag stroomverbruik, compacte structuur, hoge precisie, lange meetafstand en menselijke oogveiligheid.

Stuur onderzoek

Productomschrijving

Maximaal meetbereik: 19000m (voertuig) 23000 m (wit gebouw) 25000 (typisch doel)
Variërende nauwkeurigheid ± 3m
Meetnauwkeurigheid ≥ 98%
Gewicht ≤640G

Bereik Finder -module -functies van 10 km

1. Geïntegreerd ontwerp van de hele structuur, schok en trillingsweerstand, het circuit hanteert het ontwerp van het afdichting van het subarbeid, het ontwerp van het vermogen isolatie, sterke elektromagnetische compatibiliteit, hoge betrouwbaarheid en sterk aanpassingsvermogen van het milieu;
2.Het lichtpad is volledig afgesloten, stofdicht en waterdicht stoomontwerp, het hele proces van de productie van ultra-schone omgeving kan worden toegepast op een complexe omgeving, lage vereisten voor de installatieomgeving, sterk aanpassingsvermogen;
3.De interne interface van het circuit neemt het directe aansluitingsproces van de lasdraad aan, dat stevig en betrouwbaar is, dat het kortsluiting of het slechte contact kan voorkomen dat wordt veroorzaakt door het losrekenen, oxidatie en waterdamp van de connector en de betrouwbaarheid en levensduur van het product verbeteren.

Productprestatie-index voor STA-D1925X Laser Rangefinder-module

Item	Index
Model	STA-D1925X
Bedrijfsgolflengte	1535 nm ± 10 nm
Variërend bereik	150 m-23000m
Variërend vermogen	25000m	Typisch doelwit, zichtbaarheid ≥ 25 km
	23000m	Groot doel, zichtbaarheid ≥ 25 km
	19000m	Zichtbaarheid ≥ 25 km, doelwit met 0,3 reflectiviteit voor 2,3 m x 2,3 m voertuigen
Communicatie -interface	RS422
Vochtigheid	≤ 80%
Variërend nauwkeurigheid	± 3m
Nauwkeurigheidspercentage	≥98%
Bereikresolutie	≤40m
Divergentiehoek	≤0,4 mrad
Variërend frequentie	1 keer, 1Hz, 5Hz
Maat	≤144 mm × 108 mm × 75 mm
Spanning	22V ～ 34V
Werkverbruik	Gemiddeld stroomverbruik: ≤ 10W
Stand -by stroomverbruik	≤3W
Werktemperatuur	-40 ℃～+60 ℃
Opslagtemperatuur	-55 ℃～+70 ℃
Gewicht	≤800 g

Structuurinstallatie-interface voor STA-D1925X Laser Rangefinder-module

Elektrische interface voor STA-D1925X meetsensor

Het connector-socketmodel van de laserafstandafvinder is J30J-9ZKP, waaronder het voeding en communicatiesignaal van de laser-afstandsmeter. Selecteer de standaard TTL-communicatie-interface om te communiceren met het systeem en het overeenkomstige plugmodel op het systeemuiteinde is J30J-9TJL, zoals gedefinieerd in de onderstaande tabel.

Definitie van de afstandszoeker Einde stroomvoorziening en communicatiependefinitie

Pin -nummer	Label	Elektrische kenmerkende definitie	Opmerking
1, 6	VIN+	Input Power positief	Rangefinder voeding
2, 7	Vin-	Negatieve pool van invoerkracht	Rangefinder voeding
3	Ttl_rxd	Signaalontvangsthaven	Bovenste computer tot afstandsmeter
8	NC	NC
4	Ttl_txd	Signaal verzendpoort	Rangefinder om de computer te hosten
9	NC	NC
5	GND	Communicatie gemalen draad
