Bereikmodule van 3 km Bereik

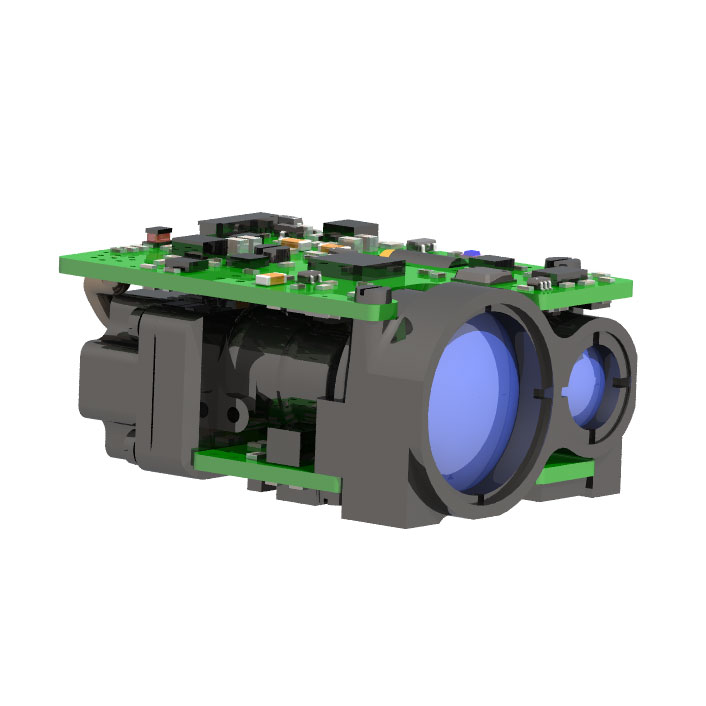

De STA-D0306X 3 km Range Finder-module neemt de 1535 nm oog-safe erbiumglas lasermodule onafhankelijk ontwikkeld door Jioptics, die de kenmerken heeft van een laag stroomverbruik, kleine grootte, hoge precisie en oogveiligheid.

Stuur onderzoek

Productomschrijving

Maximaal meetbereik: 3000m (2,3x2,3 m voertuig) 6000 m (typisch groot doel)
Variërende nauwkeurigheid ± 1m
Meetnauwkeurigheid ≥ 98%
Gewicht ≤ 58G

Bereik Finder -module -functies van 3 km

1. Het aannemen van zelf ontwikkelde 1535 nm Erbium-glaslaser, geïntegreerd structureel ontwerp en multi-point afdichtingsinstallatiemethode op de voorkant van de voorkant, sterk anti-verkeerde uitlijningsvermogen, hoge duurzaamheid, lange werkleven en oogveiligheid;
2. Klein gezichtsveld, niet -thermisch ontvangst van optische ontwerptechnologie, met een goed lichte geluidsonderdrukkingsvermogen en brede temperatuurprestaties.
3. De interne interface van het circuit neemt een direct verbindingsproces van de lasdraad aan, dat stevig en betrouwbaar is, en kan kortsluiting of slecht contact vermijden veroorzaakt door losse connectoren, oxidatie en waterdamp, waardoor de productbetrouwbaarheid en de levensduur van het dienstverlening wordt verbeterd.

Bereik van 3 km Bereik Finder Module Performance Index

Item	Index
Model	STA-D0306X
Bedrijfsgolflengte	1535 nm ± 10 nm
Variërend bereik	15-6000m
Variërend vermogen	6000 m	Typisch groot doel, zichtbaarheid ≥ 16 km
	3000m	Zichtbaarheid ≥ 8 km, doelwit met 0,3 reflectiviteit voor voertuigen van 2,3 m x 2,3 m
Communicatie -interface	RS422/TTL
Vochtigheid	≤ 60%
Variërend nauwkeurigheid	± 1m
Nauwkeurigheidspercentage	≥98%
Divergentiehoek	≤0,5 mrad
Variërend frequentie	1 keer, 1Hz, 5Hz, 10Hz
Maat	≤50 mm × 36,5 mm × 24 mm
Spanning	4.8V ～ 8.5V / 10V ～ 14V （2 Opties 1）
Werkverbruik	Gemiddeld stroomverbruik: ≤ 2W
Stand -by stroomverbruik	≤0,5 W
Werktemperatuur	-40 ℃～+60 ℃
Opslagtemperatuur	-55 ℃～+70 ℃
Gewicht	≤58g

Structuurinstallatie -interface

Bereik Finder -modulefunctie van 3 km

● Laser variërende functie;
● Functie op en temperatuurverzameling;
● Functie op afstand gating;
● Eerste en laatste doelwitfunctie;
● Zelfcontrolefunctie;

Elektrische interface

De cross-koppelingstest tussen het bovenste computeruiteinde en de DF52-10P-0.8C-connector van het afstandsmeteruiteinde wordt gerealiseerd via de DF52-10S-0.8H-connector. De PIN -definitie van de voeding en communicatiepoort van het afstandsmeteruiteinde wordt weergegeven in de volgende tabel (ontvangen en verzenden ten opzichte van de Rangefinder), en de positie van de connectorverbinding Pin 1 wordt weergegeven in de onderstaande afbeelding.

Pin Definitie van voeding en communicatiepoort bij RangeFinder End

Pin	Label	Definitie van elektrische kenmerken	Aantekeningen
P-1	VIN+	Positieve pool van invoervoeding	LRF -voeding
P-2	Vin-	Voer vermogen Negatieve pool in
P-3	Com	Voer vermogen Negatieve pool in
P-4	Com	Voer vermogen Negatieve pool in
P-5	RS422_TXD+	Signaaluitgangspoort	Range Finder tot bovenste computer
P-6	Rs422_txd-	Signaaluitgangspoort	Range Finder tot bovenste computer
P-7	Rs422_txd-	Signaalinvoerpoort	Bovenste computer tot afstandsmeter
P-8	RS422_TXD+	Signaalinvoerpoort	Bovenste computer tot afstandsmeter
P-9	Ttl_rxd	Signaalinvoerpoort	3.3V TTL
P-10	Ttl_txd	Signaaluitgangspoort	3.3V TTL
