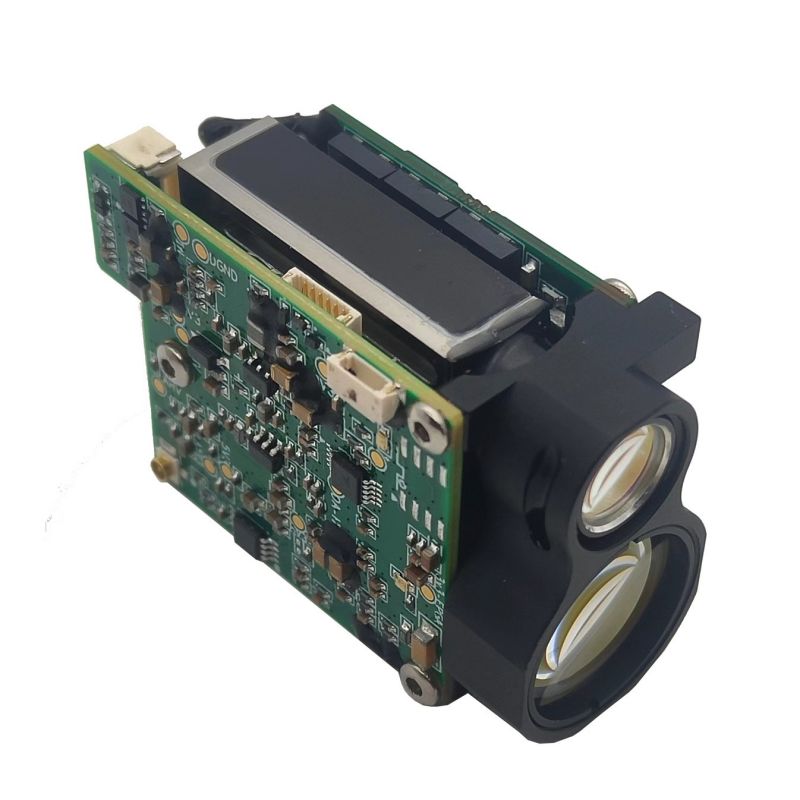

3km afstandsmodule

Deze 3km afstandsmodule gebruikt 1535 nm erbiumglaslaser als de lichtbron, met de kenmerken van klein volume, hoge integratie, lichtgewicht, meetafstand, sterke mistpiercingvermogen, enz., Kan worden gebruikt in een harde omgeving, geschikt voor mobiele handheldapparatuur, UAV, VGA en andere systeemintegratie.

Stuur onderzoek

Productomschrijving

Als professionele fabrikant willen we u 3 km Rangefinder -module bieden. En we bieden u de after-sale-service en tijdige levering.

prestatieparameter

Nummer	Projectnaam	Performance Index
1	Human eye safety level	Klasse1/1m
2	lasergolflengte	1535 ± 5 nm
3	Laser -divergentiehoek	0.6 MRAD
4	Ontvang kaliber	Φ16,5 mm
5	Ontvang veldhoeken	~ 4,9 Mrad / 0,3 °
6	Maximaal bereik	Typisch doelwit	7000 m
	Bereikmeting (30% reflectiviteit, 8 km zichtbaarheid)	gebouw	≥4000m ；
		Voertuig (2,3 × 2,3 m)	≥3000m ；
		Persoon (1,7 × 0,5 m)	≥2000m ；
		UV (0,3 × 0,2 m) 1	≥1000m ；
7	Minimaal bereik	20m
8	variërend nauwkeurigheid	± 1m
9	het meten van frequentie	1 ~ 10Hz
10	bereikresolutie	≤20m
11	hoekige resolutie	≤1mil
12	Nauwkeurigheidspercentage	≥98%
13	Valse alarmpercentage	≤1%
14	Multi-target detectie	3 (maximaal nummer)
15	Gegevensinterface	UART （TTL_3.3V）
16	servicespanning	DC 4.5 ~ 16 in
17	Stand -by stroomverbruik	≤1 MW
18	Gemiddeld stroomverbruik	≤2.5w@10Hz
19	Piekverbruik	≤7W@12V
20	gewicht	32 ± 1G
21	Afmetingen (LWH)	48 × 30,5 × 21 mm
22	werktemperatuur	-40 ~ +70 ℃
23	opslagtemperatuur	-55 ~ +75 ℃
24	waggelen	1600 g, 1ms
25	trillen	5 ~ 50 ~ 5Hz, 1 x frequentiebereik / min, 2,5 g
26	Temperatuurtap	+70 ℃、 -50 ℃
27	betrouwbaarheid	MTBF ≥ 1500H
28	functie	Eerste en laatste doelwit / meervoudige doelbereik / afstandsuitgang / externe stroomregeling / lasercumulatief nummer
29	Reactietijd	≤950ms ；

5 Gebruikersinterface

5.1 Elektrische interface
Gebruikerselektrische interface: UART (TTL_3.3V)
Connectormodel: Changjiang Connector: A1257WR-S-6P, de specifieke definitie wordt weergegeven in de volgende tabel:

pin	definitie	uitleggen
1	Macht is	Voeding, 4.5 ~ 16V
2	Macht negatief	Voeding, grond
3	Power_on	Module Power Switch, TTL_3.3V Niveau; Module open (> 2.7V) en module gesloten (<0,3V);
4	Uart_tx	Seriële poortzender, TTL_3.3V -niveau
5	Uart_rx	Seriële poort ontvangt uiteinde, met een TTL_3.3V -niveau
6	GND	Snaar

5.2 Algemene dimensies
STA0307 De buitenste dimensie van de variërende module en de gebruikersinstallatie -interface worden weergegeven in de onderstaande afbeelding.
