7 km afstandsmeter moule

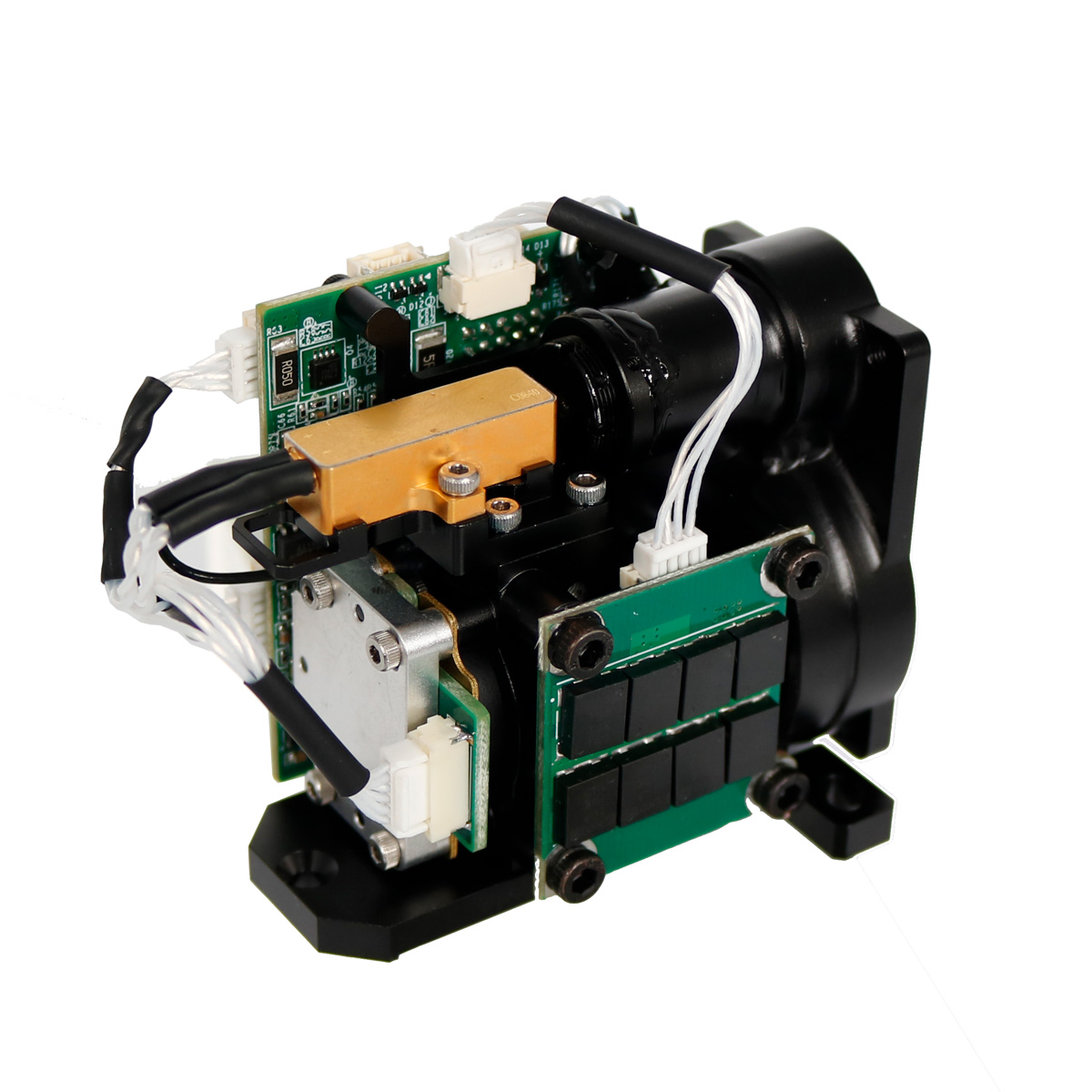

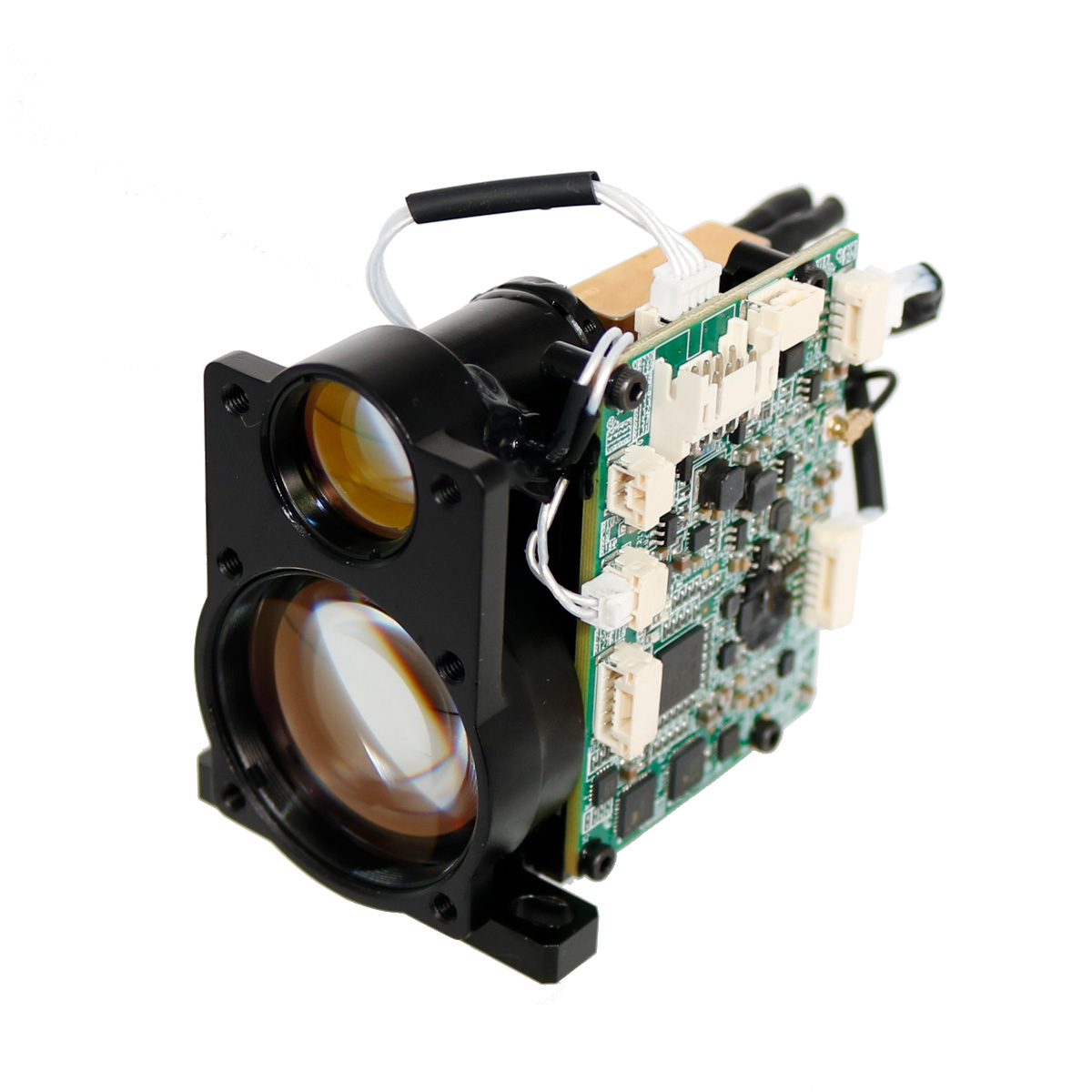

De STA-M0710X 7km Rangefinder Moudle neemt de 1535 nm oog-safe erbiumglaslasermodule over onafhankelijk ontwikkeld door Jioptics, die de kenmerken heeft van laag stroomverbruik, kleine grootte, hoge precisie en oogveiligheid.

Stuur onderzoek

Productomschrijving

Maximaal meetbereik: 7000m (2,3x2,3 m voertuig) 7000 m (max bereik)
Variërende nauwkeurigheid ± 1m
Meetnauwkeurigheid ≥ 98%
Gewicht ≤ 130 g

7 km Rangefinder Moudle Hoogtepunten

● Lichtgewicht met slechts 130 g
● Krachtige meten tot 10 km
● Stand tegen de zwaarste wapenschokken tot 1600 g
● Extreem laag stroomverbruik
● Hoge meetnauwkeurigheid van 1 m
● Brede operationele temperatuurbereik van –40 ° C tot +65 ° C

Toepassingen

● Wapen gemonteerde apparaten
● Handheld -apparaten
● Observatie- en bewakingssystemen
● Sensor suites voor UAV en UGV

Productprestatie-index voor STA-D0407X Laser Rangefinder-module

PRESTATIE
Maximaal bereik	10000m
Bereikprestaties op bundelwit Reflectiviteit: 60%, waarnemer zichtbaarheid 25 km	8000m
Bereikprestaties op 2,3 × 2,3 m doelgrootte Reflectiviteit: 30%, waarnemer zichtbaarheid 25 km	7000 m
Bereikprestaties op 1 × 1 m doelgrootte Reflectiviteit: 10%, waarnemer zichtbaarheid 25 km	6000 m
Minimaal bereik	20m
Bereiknauwkeurigheid	± 1m
Herhalingspercentages	1-10Hz
Meerdere doeldetectie	3 doelen
Golflengte	1535 nm
Afwijking	0,5 mrad
Oogveiligheid per IEC 60825-1	Laserklasse 1
Omgevingskenmerken
Bedrijfstemperatuurbereik	-40 ℃ ~+65 ℃
Opslagtemperatuurbereik	-50 ℃ ~+75 ℃
Schok (halve sinus) bij 0,6 ms in x-, y- en z-richting	1000 g
Fysieke kenmerken
Gewicht	≤130G
Afmetingen (lengte/breedte/hoogte)	≤87 mm58 mm43 mm
Interfaces
Communicatie -interface	UART (3.3 V LVCMOS -niveaus) RS422
Stroomvoorziening	4.5V ~ 12V
