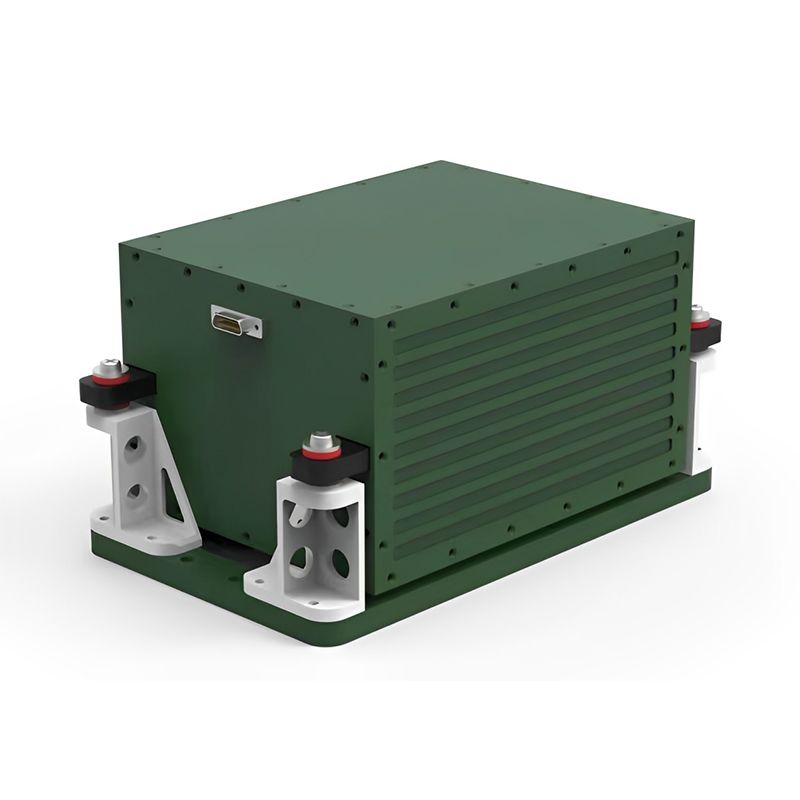

Ring laser gyro strapdown tertial navigatiesysteem
JIO-D70A Ring Laser Gyro Strapdown Inertial Navigation System is een traagheid navigatiesysteem gebaseerd op ringlaser gyroscoop en Quartz Flexibele versnellingsmeter. Kan worden gecombineerd met hoogtemeter, GNSS, GNSS, AirSpeed-meter en andere hulpapparatuur, kan luchtdrager, gronddrager en andere navigatie-informatie bieden, zoals de snelheid, positie en attitude.
Model:JIO-D70A
Stuur onderzoek
Productomschrijving
D70A-serie inertiële navigatiesystemen kan op grote schaal worden gebruikt in tanks, allerlei gepantserde voertuigen, zelfrijdende artillerie, raketten, allerlei onbemande luchtvoertuigen, vliegtuig, schepen, schepen, automobiles, high-speed rail, positionering en positionering, enz.
Ring Laser Gyro Strapdown Inertial Navigations System Technische functies
Ring Laser Gyro en Quartz-versnellingsmeter op middelhoog niveau
Optionele statische of bewegende basis zelfuitlijning
Foutparameters kalibratie en compensatie in volledig temperatuurbereik
Optionele diverse invoerinterfaces voor GNSS/TOMETERSEN/DVL
Configureerbare navigatiemodi
Uitstekende geschiktheid voor het milieu
Militaire normen
Optionele statische of bewegende basis zelfuitlijning
Foutparameters kalibratie en compensatie in volledig temperatuurbereik
Optionele diverse invoerinterfaces voor GNSS/TOMETERSEN/DVL
Configureerbare navigatiemodi
Uitstekende geschiktheid voor het milieu
Militaire normen
Typische toepassingsscenario's
Zeevoertuignavigatie
Navigatie en positionering onder water
Positionering en noordvestiging voor landvoertuig
Stabilisatie en controle voor bewegende drager
Houdingmeting voor veeleisende toepassingen
Navigatie en positionering onder water
Positionering en noordvestiging voor landvoertuig
Stabilisatie en controle voor bewegende drager
Houdingmeting voor veeleisende toepassingen
Hoofdfuncties van het systeem
Het heeft de functie van het uitvoeren van informatie zoals dragerpositie, kop, houdinghoek, hoeksnelheid en snelheid in realtime;
Het heeft werkmodi zoals pure traagheid navigatie en ins/gnss (inclusief beidou) geïntegreerde navigatie;
Bezitten de functie van het ontvangen van satellietnavigatie -informatie verstrekt door externe tijdsysteemfrequentie -standaardapparatuur;
Het heeft de functie van grondinstelling en ondersteunt de functie van luchtuitlijning;
Het heeft functies zoals power-on zelftest, periodieke zelftest, statusrapport, installatiefoutcompensatie en niet-vluchtige opslag.
Het heeft werkmodi zoals pure traagheid navigatie en ins/gnss (inclusief beidou) geïntegreerde navigatie;
Bezitten de functie van het ontvangen van satellietnavigatie -informatie verstrekt door externe tijdsysteemfrequentie -standaardapparatuur;
Het heeft de functie van grondinstelling en ondersteunt de functie van luchtuitlijning;
Het heeft functies zoals power-on zelftest, periodieke zelftest, statusrapport, installatiefoutcompensatie en niet-vluchtige opslag.
Systeemsamenstelling en dimensies
Het hele systeem bestaat uit twee delen: het hoofdinstrument van de traagheid navigatie en het hoofdinstrument -instrumentbeugel van de traagheid.
Onder hen zijn de externe afmetingen van het hoofdinstrument als volgt:
Onder hen zijn de externe afmetingen van het hoofdinstrument als volgt:
Belangrijkste technische indicatoren van het systeem
| Systeemnauwkeurigheid Systeemnauwkeurigheid |
Pure inertiële navigatie/pure traagheid navigatie | 0,6 nmile/1H, CEP | |
| Geïntegreerde navigatie/navigatie met GNSS | ≤5m, 1s _ | ||
| Kophoek /kop | 0,03 °, rms | ||
| Horizontale houding (rol en pitch) Horizontale houding (Roll & Pitch) |
0,006 °, rms | ||
| Pure traagheidssnelheid | 1,5 m/s, rms | ||
| GNSS -geïntegreerde navigatiesnelheid | 0. 1 m/s, rms | ||
| Indicatoren van Inertial apparaten gyro- en versnellingsmeterparameters |
lasergyroscoop _ Gyroscoop |
Bereik/bereik | ± 6 00 u/s |
| Bias stabiliteit | ≤0,005 graden/u, 1σ | ||
| Zero Bias Herhaalbaarheid Bias herhaalbaarheid |
≤0,005 graden/u, 1σ | ||
| Schaalfactor Niet-lineariteit | 5 ppm | ||
| Versnellingsmeter Versnellingsmeter |
Bereik/bereik | ± 15 g _ | |
| Bias stabiliteit | ≤10 µg, 1c | ||
| Zero Bias Herhaalbaarheid Bias herhaalbaarheid |
≤10 µg, 1c | ||
| Schaalfactor Niet-lineariteit | 15 ppm | ||
| Lijn de tijd uit Uitlijningstijd |
Koude start | ≤ 8 min min | |
| Opnieuw beginnen | ≤ 5min _ | ||
| Air/In-Flight Start | ≤10 minuten | ||
| Werkuren Bedrijfstijd |
Continue werktijd/operatietijd | Meer dan 10 uur | |
| Interfacefuncties interface |
Voedingsspanning/spanning | 18 ~ 36vdc | |
| Stroomverbruik | ≤ 40W @ 24VDC | ||
| Elektrische interface/elektrisch | RS232 × 2 RS422 × 3 Kan × 2 Ethernet × 1 1pps × 1 |
||
| Data Update Rate (configureerbaar) | 200hz@115.2kbps _ _ _ | ||
| Gebruiksomgeving Omgevings- |
Bedrijfstemperatuur | -40 ° C ~+65 ° C | |
| Opslagtemperatuur/opslagtemperatuur | -55 ° C ~+85 ° C | ||
| Gebruik hoogte/hoogte | 20000m | ||
| Vochtigheid | 95% (+25 ° C) | ||
| Trillingen/trillingen | 5G @ 20 ~ 2000Hz | ||
| Schok/schok | 40 g, 11 ms, 1/2 sinus | ||
| Fysieke eigenschappen Fysiek |
Afmetingen/ maat (L*W*H) | 140 x 233 x 112 mm _ | |
| Gewicht/ gewicht | 3 kg | ||
Opmerking: de structuur kan worden aangepast aan de vereisten van de gebruiker.
