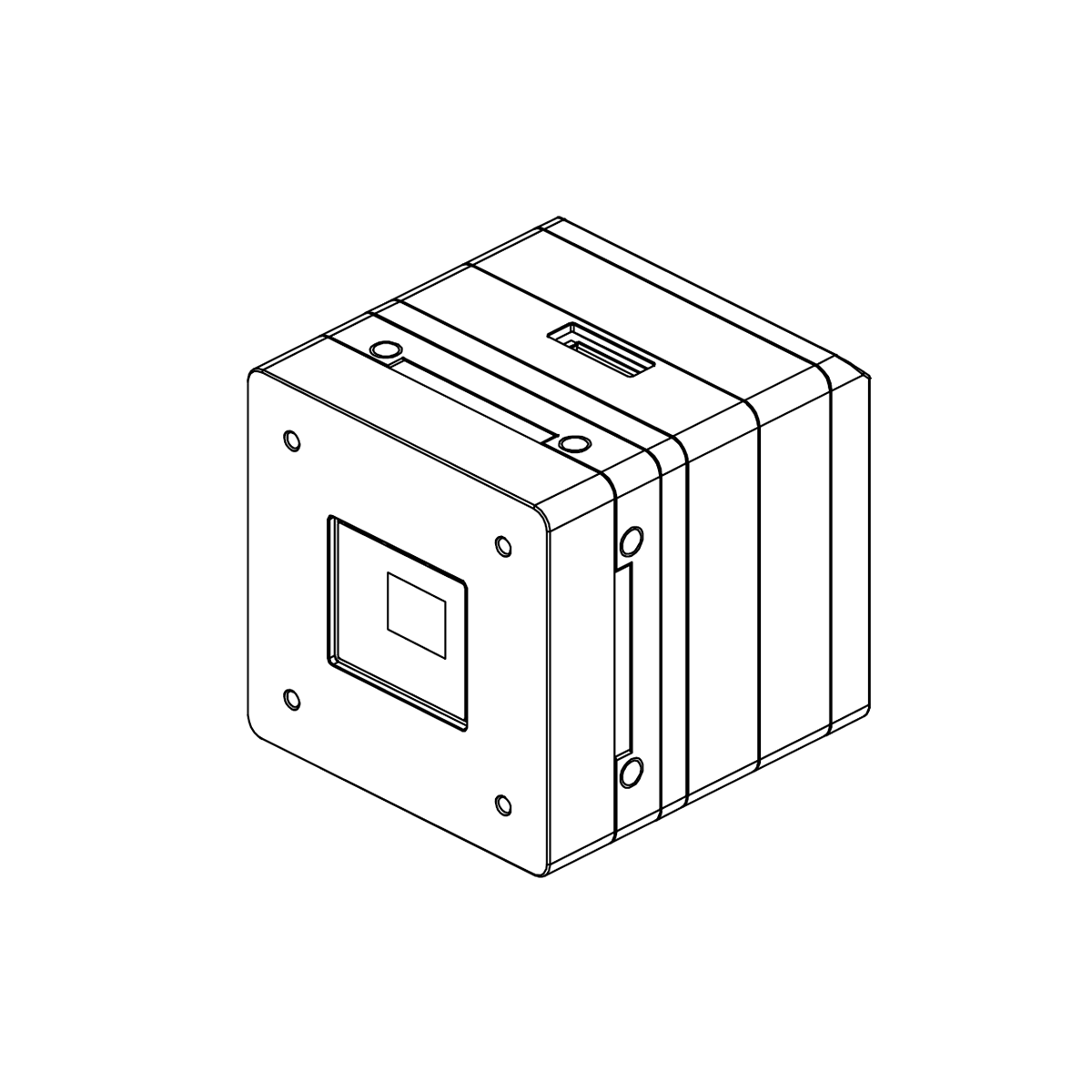

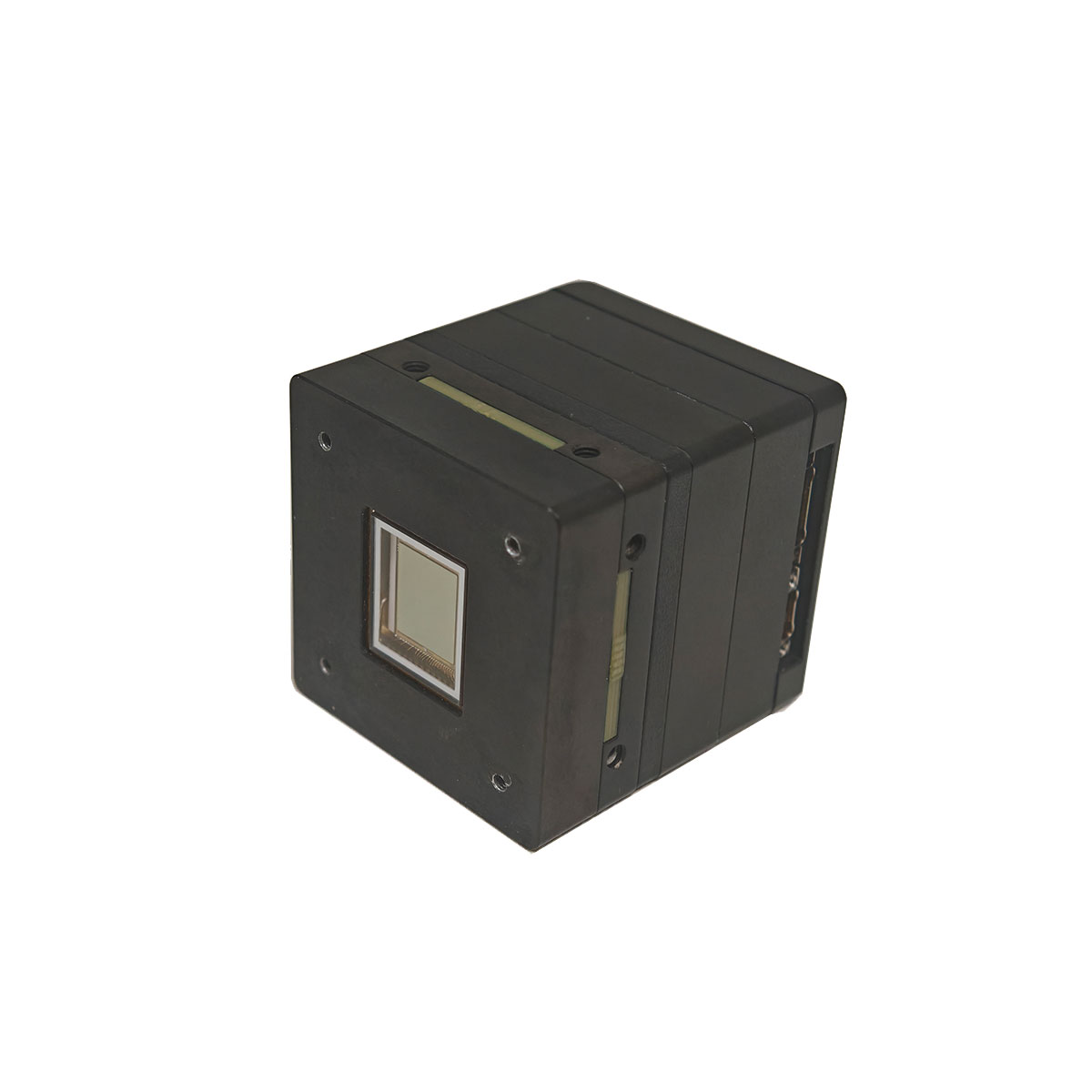

Mini 640×512 SWIR InGaAs-camera's
STA-G640SW-IGA Mini-type infraroodbeeldmodule is gebaseerd op de 640×512 SW-infrarooddetector en compatibel met de meeste vergelijkbare typen IR-detectoren. Het kan de infraroodstraling omzetten in een gevisualiseerd beeld. Rijke functionaliteiten en interfaces, compact formaat en laag stroomverbruik maken het eenvoudig te gebruiken voor systeemintegratie en secundaire ontwikkeling. Het wordt gebruikt in verschillende toepassingen op het gebied van beveiliging en bewaking, grensbewaking, UAV-belasting en R&D.
Stuur onderzoek
Productomschrijving
De belangrijkste kenmerken en specificaties zijn zoals hieronder
| Model | STA-G640SW-IGA |
| Beeldresolutie | 640×512 |
| Staanplaatsgrootte | 15um |
| Spectraal bereik | 0,8~1,7 µm |
| Afmetingen | 40 mm × 40 mm × 43,1 mm |
| Gewicht | ≤ 0,3 kg |
| Framesnelheid van beelduitvoer | 50 Hz (standaard) |
| Video-uitvoerinterfaces | Camera Link/SDI (digitaal), andere kunnen worden aangepast |
| Uitvoertype afbeelding | 8-bit (standaard) of 14-bit selecteerbaar |
| Stroomverbruik | ≤5W (stabiele toestand) |
| Beeldpolariteit | White Hot/ Black Hot/pseudokleur |
| Digitale detailverbetering | |
| Verbetering van beeldcontrast | |
| Beeldfiltering en ruisonderdrukking | |
| Beeldintegratie | Automatische/handmatige wijziging van de integratietijd |
| Interne synchronisatie of externe synchronisatie | |
| Enkel- en tweepunts NUC, de correctieparameters kunnen worden vastgesteld | |
| Automatische/handmatige vervanging van dode pixels | |
| Biedt testafbeeldingen, zoals grijsniveaugradiënt, streepdoel en dambord | |
| Beeldrollover, spiegelen, bevriezen en digitaal zoomen | |
| Draadkruis overlay/verwijderen | |
| Bedrijfstemperatuur | -40~+60℃ |
| Opslagtemperatuur | -55~+70℃ |
| Vochtigheid | 0%~80% RV |
| Interfaces en voeding | |
| Digitale video-uitvoer | CameraLink@8bit/CameraLink@14bit, SDI |
| SDI-video-uitgang | 720P @ 50Hz, effectieve schermresolutie 640×512. |
| Communicatie-interface | RS422 |
| Externe synchronisatie | RS422 |
| Voeding | 12V DC (nominaal) |
Opmerking: SWIR-camera's kunnen worden aangepast. Als er parameters moeten worden aangepast, neem dan contact op met het Jioptics-team.
Functies
Gating van beelduitvoer
Gating van beelduitvoer
De module biedt de functie van online poorting op het real-time IR-beeld en testbeelden. De analoge en digitale video-interfaces worden synchroon gewijzigd met de beelduitvoerpoort. Deze functie is ook aanpasbaar.

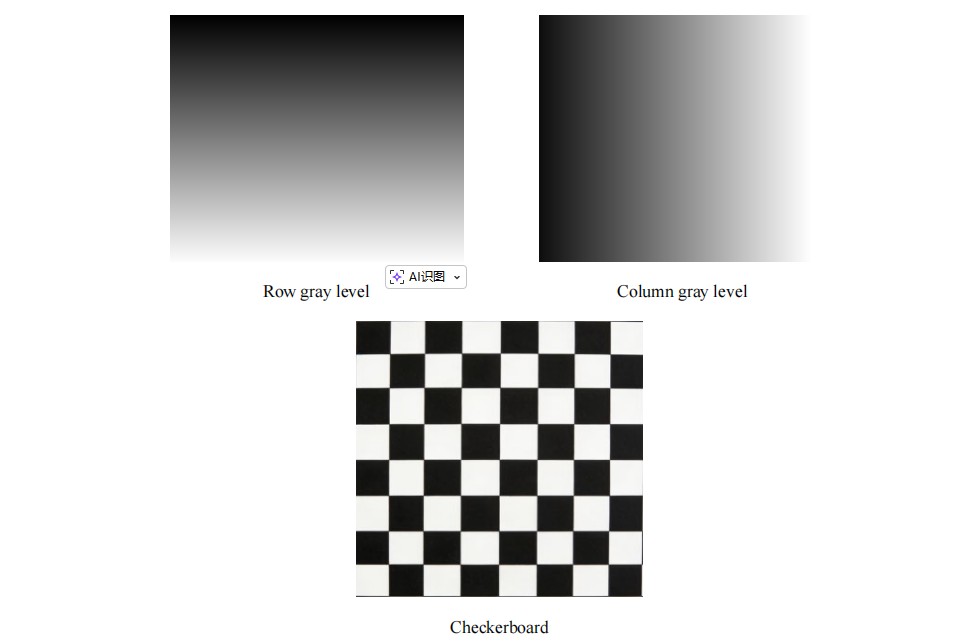

Er zijn 7 soorten testbeelden, waaronder het rijgrijsniveau en zijn dynamische kaart, het kolomgrijsniveau en zijn dynamische kaart, het rij 5-vierkante doel en zijn dynamische kaart, het kolom 5-vierkante doel en zijn dynamische kaart, en ook een schaakbord.
Elektrische interfaces
Connectordefinitie
Connectordefinitie
De connectordefinitie en bedradingsinstructie zijn zoals hieronder:
1) typenaam: J63A-2F2-025-231-TH, bijpassende connector: J63A-212-025-161-JC1. De definitie zoals hieronder,
1) typenaam: J63A-2F2-025-231-TH, bijpassende connector: J63A-212-025-161-JC1. De definitie zoals hieronder,
| Pin | Signaal | Voorzorgsmaatregelen | Opmerking |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Gedraaid paar | Cameralinkkanaal 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Gedraaid paar | Cameralink CLK |
| 21 | CL_XCLK _N | ||
| 10 | CL_X2_P | Gedraaid paar | Cameralinkkanaal 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Gedraaid paar | Cameralinkkanaal 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Gedraaid paar | Cameralinkkanaal 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) typenaam: J63A-2F2-015-231-TH, bijpassende connector: J63A-212-015-161-JC1. De definitie zoals hieronder,
| Pin | Signaal | Voorzorgsmaatregelen | Opmerking |
| 1 | PGND | Gedraaid paar | PGND |
| 2 | PGND | ||
| 4 | VERMOGEN_ 12V | KRACHT+ | |
| 11 | VERMOGEN_ 12V | ||
| 9 | Reserveer -PGND | Gedraaid paar | Reserveren |
| 10 | Reserve-POWER_ 12V | ||
| 3 | Esync_422Uitvoer+ | Gedraaid paar | Externe synchronisatie, 422 uitvoer |
| 12 | Esync_422Uitvoer- | ||
| 5 | Esync_422Invoer+ | Gedraaid paar | Externe synchronisatie, 422 invoer |
| 14 | Esync_422Invoer- | ||
| 6 | RS422 TXD- | Gedraaid paar | IR RS422-uitgang |
| 13 | RS422TXD+ | ||
| 8 | RS422 RXD- | Gedraaid paar | IR RS422-ingang |
| 15 | RS422 RXD+ | ||
| 7 | GND | NC |
|
3)SDI-connector: PP5, typenaam: MMCX_KWHD. De definitie zoals hieronder,
| Pin | Signaal | Opmerking |
| 1 | SDI | Signaal |
| 2,3,4,5 | AGND | GND |

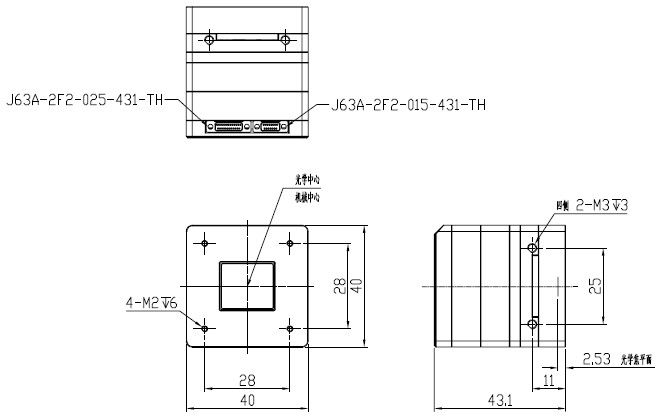

Afmetingen
Inclusief camera
| SW Infrarooddetector | 1 elk |
| Externe Havenraad | 1 st |
| DB-bestuur | 1 st |
| AD-bord | 1 st |
| Detectorinterfacekaart | 1 st |
| Interne verbindingskabels | 1 set |
