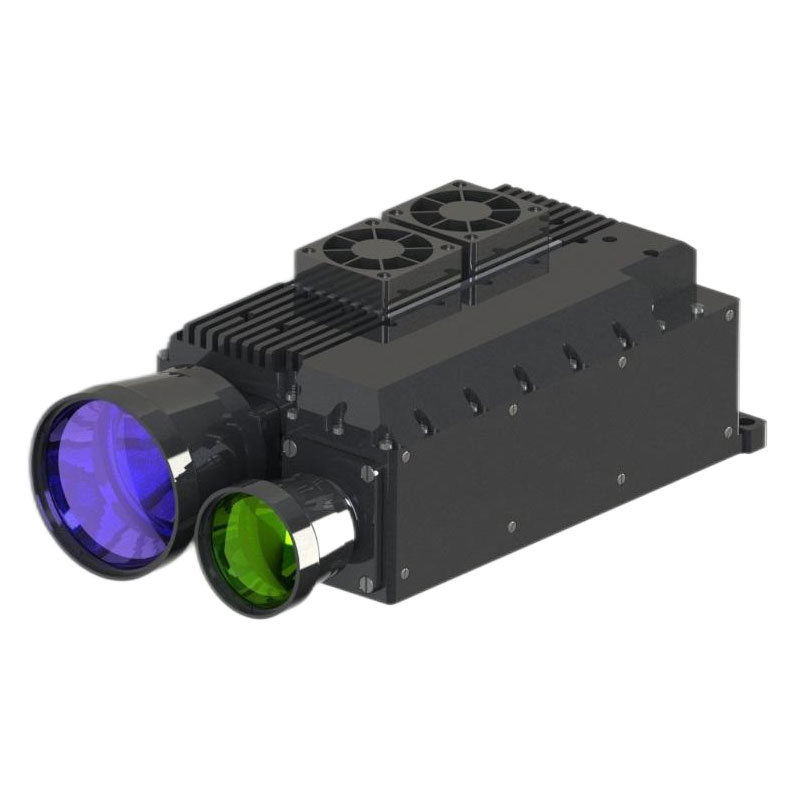

100 MJ 1064nm laser doelwitaanwijzer

Lees deze instructie goed om dit product veilig te gebruiken voordat u dit product bestuurt voordat u dit product bedient
● Deze laserbeeld is een precisie optisch mechanisch product. Het niet werken volgens de voorschriften kan leiden tot gevaarlijke laserletsel. Open of pas geen deel van de laserfotometer op of probeer de prestaties van de laserfotometer te repareren of aan te passen.
● Let op elektrostatische bescherming: de elektronische delen van de laserfotometer zijn elektrostatische ontladingsgevoelige apparatuur. Raak geen elektronische apparatuur aan zonder beschermende maatregelen.
● Schakel het laserfotometervermogen in voor werking alleen binnen het opgegeven spanning en het vermogensbereik.
● Raak de optische lens niet aan met uw vingers of harde objecten (om vetbesmetting of krassen te voorkomen).
● Meet geen hoge reflectiedoelen op een te dichte afstand (om schade aan detector kerncomponenten te voorkomen).
● Bewaar niet onder niet-gespecificeerde omstandigheden (hoge vervuilingsomgeving, voorbij opslagtemperatuurbereik, enz.).
● De laserfotometer mag niet worden onderworpen aan een sterke mechanische impact (trillingen, impact, val, enz.).
Stel de laserfotometer niet bloot aan plotselinge temperatuurveranderingen (> 3 ℃/min) (om lensscheuren te voorkomen).

De STA-1064100m middelgrote laserfotometer (hierna de laserfotometer genoemd) is een precisie foto-elektrisch product dat de laser naar een specifiek doel verzendt en de afstandsinformatie berekent volgens de laservluchttijd. Het heeft de kenmerken van uitstekende prestaties en eenvoudige werking. De laserfotometer behoort tot de oogveiligheidsproducten, via de seriële communicatie.
1.1. De hoofdsamenstelling van laserfotometer
Laserfotometer is een precisie foto -elektrisch geïntegreerd product en de hoofdsamenstelling ervan wordt weergegeven in figuur 1:

1.2 De hoofdfuncties van de laserfotometer zijn als volgt:
● Laser-variërende functie en realtime rapportage-afstandswaarde;
● Power Polarity Reverse Connection Protection, overstroom- en overspanningscircuitbeschermingsfunctie;
● Kan laserlichtsynchronisatiesignaal uitvoeren;
● Kan de huidige werktemperatuur in realtime melden, zodat de hostcomputer kan beoordelen en berekenen;
● Laser Out Times Reporting -functie;
● AANVRAGEN EN DE CONTROLE UITVOEREN;
● met een enkele uiteenlopende, continue variërende functie;

Tabel 1 specificeert de isolatieweerstandswaarden van de meetpunten

◆ Externe logo (inclusief productnummer) moet stevig, duidelijk, volledig en gemakkelijk te identificeren zijn.

Nadat de laser -imager is gestart, wordt de laserpuls met een periodieke frequentie van 1Hz uitgestoten, die het gemeten doel bereikt door de overdraagde antenne. Het grootste deel van de straal wordt geabsorbeerd of diffuus weerspiegeld door het doelwit, terwijl een zeer klein deel van de bundel terugkeert naar de ontvangende antenne en convergeert op de detectormodule. De detectormodule bemonstert het gereflecteerde signaal en verkrijgt de afstandsinformatie van het gemeten doel via een algoritme.
Voorbeelden van berekening:
Meettijd (één retour) = 10US
Voortplantingstijd (één manier) = 10US/2 = 5US
Variërend afstand = lichtsnelheid × reistijd = 300000 km/s × 5us = 1500m

Atmosferische zichtbaarheid heeft een grote impact op de variërende prestaties van de laserfotometer. Raadpleeg figuur 2 voor de variërende mogelijkheid van dit product in verschillende zichtbaarheid.

Figuur 2 De relatie tussen het variërende vermogen van laserfotometer en atmosferische zichtbaarheid

De laser -afstandsmeter gebruikt een laserbron in de band van 1064 Nm. Wanneer u de laser in deze band gebruikt, is het noodzakelijk om de uitgaande balk rechtstreeks in het menselijk oog te voorkomen om menselijk oogletsel te voorkomen.

De mechanische interface van de laserfotometer bestaat uit 3 tot gaten, die worden bevestigd aan het installatieplatform met 3 m5 schroeven. De afmetingen van de mechanische en optische interfaces worden getoond in figuur 3 hieronder.

Figuur 3 toont de mechanische en optische interfaces

7.1 Elektrische interface van laserfotometer

7.2 Software
7.2.1 Definitie van communicatieprotocol
422 Bus wordt gebruikt voor gegevensuitwisseling tussen de laser -imager en de bovenste computer, en de kenmerken ervan zijn als volgt:
7.2.1.1 Baud -tarief: 38,40 kbps;
7.2.1.2 BYTE -constructie: lage byte eerst, hoge byte na; Lage byte eerst, hoge byte als laatste;
7.2.1.3 BYTE Samenstellingsformaat: 1 startbit, 8 gegevensbit, 1 stopbit;
7.2.1.4 Communicatiecyclus: 20ms.
7.2.2 De systeemsoftware verzendt instructies naar de laserfotometer
De werkinstructies die door de systeemsoftware naar de laserfotometer worden verzonden, worden weergegeven in tabel 2.

Tabel 2: Werkinstructies

7.2.3 De laserfotometer verzendt gegevens naar de systeemsoftware

Tabel 3: Vraag de feedbackgegevensinformatie

Tabel 4: Bereik Echo -gegevensinformatie

7.2.4 Accessoires
Naast de laserfotometer omvat dit product de volgende accessoires:
◆ Productverpakkingsdoos (voor batchproducten)
◆ Werking en onderhoudshandleiding
◆ Productcertificaat
◆ Productgeschiedenis
◆ Mousseline -handschoenen
◆ J30J-21TJL-connectoren

8.1 Reiniging, onderhoud en opslag
Het reinigen van de laserfotometer omvat het reinigen van de lens en het reinigen van de behuizing.
Lensreiniging:
8.1.1 Stofdeeltjes moeten worden weggeblazen met behulp van een luchtblokbal. 8.1.2 Vingerafdrukken moeten eerst worden ondergedompeld in een kleine hoeveelheid alcoholethermengsel met katoenen doekje, en vervolgens in de schaduw van natuurlijke lucht droog.
8.1.3 Gebruik geen doek om de lens schoon te maken.
Reiniging van de zaak:
8.1.4 De structurele delen moeten licht worden gewreven met alcohol en op natuurlijke wijze laten drogen.
8.1.5 Houd elektronica, pluggen en kabels zo vrij van vocht en vuil mogelijk.

8.2 Onderhoud van laserfotometer:
Het is niet nodig om de laserfotometer te behouden onder normale werkconditie. Het moet worden gehandhaafd nadat het meer dan een jaar in een stofvrije omgeving is opgeslagen. De onderhoudsmethoden zijn als volgt:
8.2.1 Controleer of de laserfotometer normaal is.
8.2.2 Controleer of alle schroeven veilig zijn.
Opslag van laserfotometer:
8.2.3 Droog het product grondig voor de verpakking.
8.2.4 mag niet worden bewaard in de open lucht in het veld, geschikt voor opslag in de temperatuur van 0 ℃ ~ 35 ℃, relatieve vochtigheid is niet groter dan 80%, geen corrosieve stoffen erosie, geen sterke mechanische trillingen en impact, geen sterke magnetische veldomstandigheden.
8.3 Test
Operators moeten correct verbinding maken en correcte instructies verzenden in strikte overeenstemming met stroom- en communicatiedefinities.
8.4 After-sales service
Laserfotometer voor precisieproducten, wanneer er een fout is, mag de noodzaak om terug te keren naar de fabriek voor foutanalyse, positionering en onderhoud, niet te repareren.
