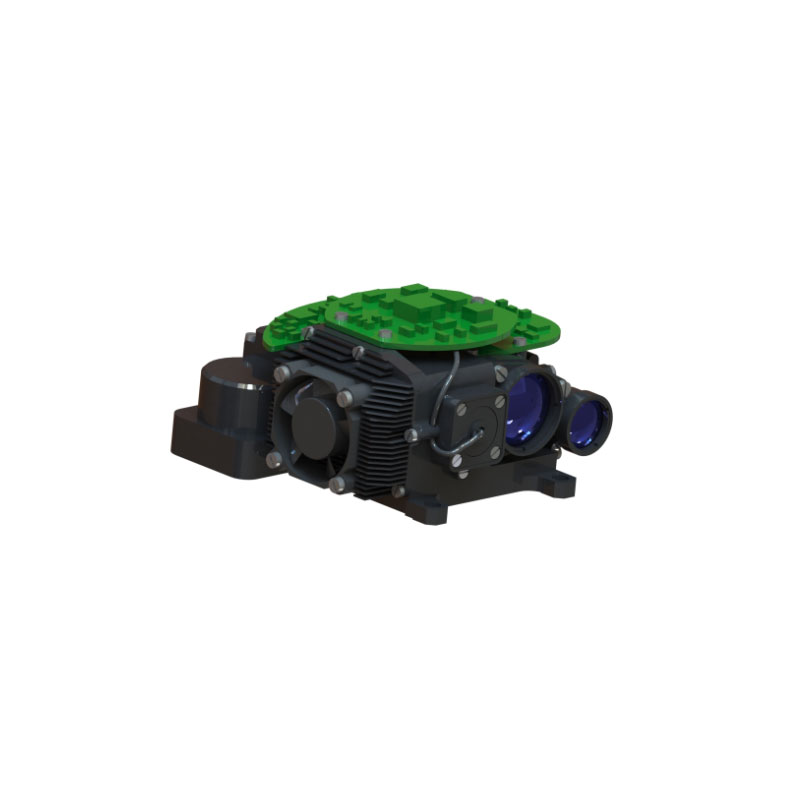

40MJ 1064nm Laser Doelaanwijzer

De laser -afstandsmeter/verlichting kan de volgende functies bereiken via de seriële communicatie -interface:
2.1 reageren op instructies voor laserbereik en kan op elk gewenst moment stoppen met variëren volgens het stopcommando;
2.2 Tijdens het variërend worden, worden afstandsgegevens en statusinformatie eenmaal uitgevoerd voor elke puls;
2.3 Na het starten van continu variërend op 1Hz, als er geen stopcommando is ontvangen, stopt het automatisch na 5 minuten;
2.4 Na het starten van continu variërend op 5Hz, als er geen stopcommando wordt ontvangen, stopt het automatisch na 1 minuut;
2.5 Het heeft een enkele variërende functie;
2.6 Het kan de verlichtingsmodus en codering instellen en kan de geselecteerde instellingen uitvoeren;
2.7 Reageer op het commando van de laserverlichting, verlicht volgens de ingestelde modus en codering, en kan op elk gewenst moment de verlichting stoppen volgens het stopcommando;
2.8 Als er geen stopcommando wordt ontvangen na het starten van de verlichting, stopt het automatisch na één verlichtingscyclus;
2.9 Tijdens laserverlichting worden afstandswaarden en statusinformatie eenmaal uitgevoerd voor elke puls;
2.10 Het kan het cumulatieve aantal uitgestoten laserpulsen melden (niet verloren in geval van stroomuitval);
2.11 Het kan het cumulatieve aantal uitgestoten laserpulsen melden (niet verloren in geval van stroomuitval);
2.12 De informatie die wordt gerapporteerd tijdens het uiteenlopende en laserverlichting, omvat het tellen van pulswaarden;
2.13 Zelftest- en uitvoerfoutcodes:
2.13.1 Power-on zelftest, inclusief
2.13.1.1 RS422 Seriële poortcommunicatiestatus;
2.13.1.2 Alarm met hoge temperatuur.
2.13.2 Start en fiets zelftest, inclusief:
2.13.2.1 RS422 Seriële poortcommunicatiestatus;
2.13.2.2 alarm met hoge temperatuur;
2.13.2.3 alarm met hoge temperatuur.
OPMERKING: Laserafstandvinders/Illuminators kunnen alleen laad-/ontladen- en laseremissie/niet-emissiefouten detecteren bij het uitstoten van laserstralen. Daarom vereist de power-on zelftest geen detectie van de bovenstaande twee soorten fouten. Tijdens het opstarten van de zelftest en periodieke zelftest meldt de laserafstandvinder/verlichting de detectieresultaten van de laatste verlichting of variërend. 2.2 Temperatuurwaarschuwingsproductie, verwachte prestaties tijdens verlichting of variërend.

Het berichtlichaam in de bovenstaande tabel wordt beschreven in sectie 2 "Data Protocol". De koptekst, het subsysteem -ID -nummer en de voettekst worden respectievelijk beschreven in tabellen 1, 2 en 3.

De eerste byte van de 'header' is 0xcc, de synchronisatiecode, die het begin van een frame van informatie aangeeft; Het subsysteem -ID -nummer is het identificatienummer dat door het systeem wordt toegewezen aan de laser -afstandsmeter/verlichting voor het systeem om het monomeer te identificeren. Het subsysteem -ID -nummer is 0x08; Het berichtstaart is de controlesom, die modulo 256 is na het samenvatten van alle bytes van het berichtlichaam.

Uitgangsinformatie verwijst naar de opdracht die door het systeem wordt verzonden naar de laser -afstandsmeter/bestraling. Het opdrachtinformatiepakket bevindt zich in formaat met een vaste lengte met een vaste lengte en de informatiebody is 3-byte. De specifieke definitie wordt weergegeven in tabel 4.

OPMERKING 1: Laser variërend/bestraling in de staat, kan reageren op het verlichtingscommando;
OPMERKING 2: Laser variërend/verlichting in bestraling, reageren alleen op het laserstopcommando;
Opmerking 3: N/A De standaardwaarde is 0x00.

Invoerinformatie verwijst naar de statusinformatie die het systeem heeft ontvangen van de laserafstandvinder/verlichting. Het Status Message-pakket bevindt zich in een formaat met een vaste lengte met een vaste lengte en het berichtlichaam is 6-byte, zoals gedefinieerd in tabel 5.

Opmerking 1: Foutcodes worden beoordeeld door bits. 0: Pass 1: fail bit0 naar bit7 vertegenwoordigen elke SRU's. Zie tabel 6 voor meer informatie.
Opmerking 2: Bit4 en Bit5 vertegenwoordigen respectievelijk de lage en hoge afstandswaarden (afstandsbereik: 0 ~ 65535, als het bereik ongeldig is, stel de waarde in op 0);
OPMERKING 3: Werkelijk laserpulsnummer = Laserpuls aantal × 100 (schaal = 100). (65535*100 = 6553500 keer);
OPMERKING 4: De productidentificatiecode bestaat uit 2 bytes, byte 2 vertegenwoordigt het product -ID -nummer van de laser -variërende/bestraling (constante 0x05), byte 3 vertegenwoordigt het softwareversienummer van de laser variëren
Opmerking 5: Byte 3 is de temperatuurwaarde, die de omgevingstemperatuur vertegenwoordigt (temperatuurbereik -55 ℃ ~ +125 ℃);
Opmerking 6: De standaardwaarde van Nvt is 0x00.

5.1 Berichtreactie
De lasergereetzoeker/bestraling wordt ingeschakeld en zelf gecontroleerd. Rapporteer na de voltooiing van de zelftest het zelftestresultaat van Power-On en voer de standby-status in.
Na normaal te hebben gewerkt, verzendt het systeem een ​​besturingsopdracht naar de laser -afstandsmeter/bestraling. Na ontvangst van de opdracht begint de laserafstandsmeter/bestraling de opdracht uit te voeren en de statusinformatie aan het systeem te rapporteren. Het hoofdcontroleproces is als volgt:
Wanneer het systeem de opdracht "Start zelftest" naar de laser-afstandsmeter/verlichting verzendt, meldt de laserafstandvinder/illuminator actief de gedetailleerde start-zelftestresultaatinformatie in het systeem nadat de startende zelftest is voltooid.
Wanneer het systeem het "Ranging" -opdracht naar de laserafstandvinder/verlichting verzendt, begint de laserafstandvinder/verlichting te variëren en rapporteert de variërende status en afstandswaarde.
Wanneer het systeem de opdracht "glans" naar de laserafstandvinder/verlichting verzendt, begint de laser -afstandsmeter/verlichting te schijnen en rapporteert de glansstatus en bereikwaarde.
Wanneer het systeem de opdracht "laserstop" verzendt naar de laserafstandvinder/verlichting, stopt de laserafstandvinder/illuminator de laseremissie in uitvoering.
Wanneer het systeem de commando "Product -ID" verzendt naar de laser -afstandsmeter/verlichting, antwoordt de Laser RangeFinder/Illuminator "Product -ID" in de time -out van de antwoord.
 Passieve respons Time -out: 600ms.
Actieve antwoord time -out (alleen bij het beantwoorden van "Start zelfcontrole compleet"): 1000ms.
Het laserbestralingcommando heeft de hoogste prioriteit en de laserafstandvinder/Illuminator moet kunnen reageren op de bestralingsopdracht tijdens het bereikproces. Het laserbestralingsproces reageert alleen op de stopcommando of stopt automatisch in overeenstemming met de schiettijd.
5.2 Bijlage III Elektrische interface
Elektrisch connectormodel: J30J Pin 15 Core (Socket: J30JZLN15ZKWA000, plug: J30JZ/XN15TJCAL01); De bijbehorende pluggen en kabels worden verstrekt door partij B. De interfacedefinitie wordt weergegeven in tabel 7:

OPMERKING: Laser Ranging/Pestiation Appliances hebben stroom Backconnect -bescherming.
