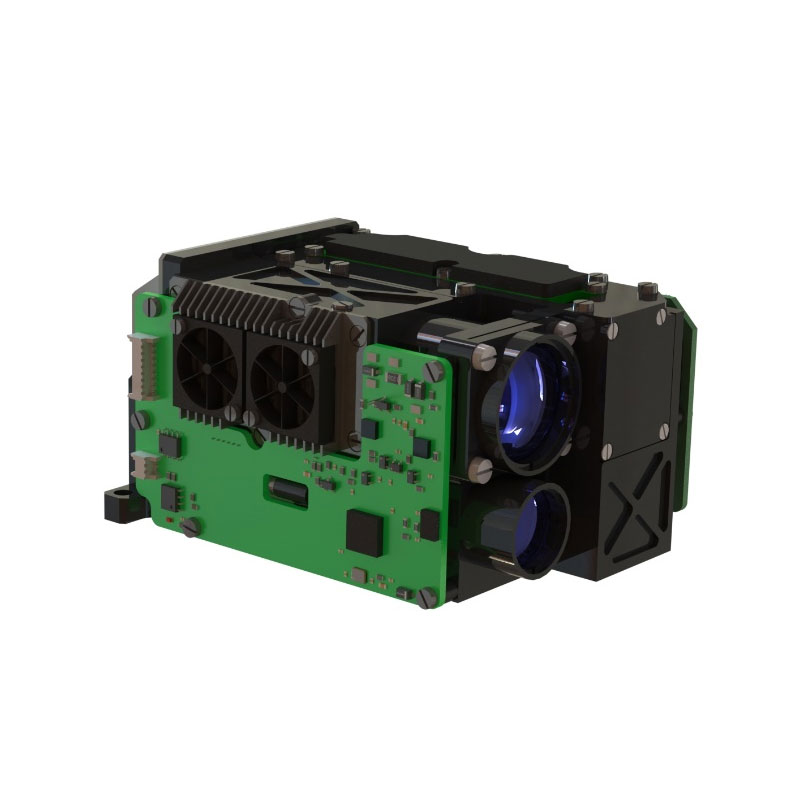

25MJ 1064nm Laser Target -aanduiding

2.1 met laserbereikfunctie;
2.2 Zorg voor doel laserstraling;
2.3 In staat zijn om met de hostcomputer te communiceren volgens de vereisten van het communicatieprotocol.
De laser -imager kan de volgende functies realiseren via de seriële communicatie -interface:
2.3.1 Responslaser variërend instructie en kan op elk gewenst moment worden gestopt volgens de stopinstructie;
2.3.2 Afstandsgegevens en statusinformatie worden per puls uitgevoerd bij het variërend;
2.3.3 variërend met afstands poortfunctie;
2.3.4 Start Continuous Ranging ontving geen stopinstructie 5min (1Hz)/1min (5Hz) na de automatische stop variërend;
2.3.5 Bestralingsmodus en codering kunnen worden ingesteld;
2.3.6 In reactie op het opdracht Laser bestraling, volgens de modus, codering, is bestraling ingesteld en kan de bestraling op elk gewenst moment stoppen volgens de stopinstructie;
2.3.7 Als er geen stopinstructie wordt ontvangen na het starten van bestraling, stopt deze automatisch na een bestralingscyclus;
2.3.8 Wanneer de laserbestraling elke pulsuitvoer een afstandswaarde en statusinformatie uitvoert;
2.3.9 Power-on zelfcontrole en cyclus zelfcontrole en uitvoerstatusinformatie;
2.3.10 Reageer op Start zelfcontrole-instructie en uitvoerstatusinformatie;
2.3.11 in staat om het cumulatieve aantal laserpulsen te rapporteren;
2.3.12 Hoofd- en einddoelstellingsfunctie.

4.3 De laserfotometer verzendt gegevens naar de systeemsoftware
4.3.1 Informatie header (0x55);
4.3.2 Statuswoord;
4.3.3 Doelafstand/cumulatief aantal laserpulsen (2 bytes);
4.3.4 Stroomtemperatuur van de lasermeetmodule;
4.3.5 De ​​"Berichtstaart" is het controlesom, dat het XOR-bedrijfsresultaat is van 1-5 bytes.

Definitie van doelafstandinformatie: de afstandswaarde wordt weergegeven als een geheel getal door 2 bytes (16bit), die rechtstreeks naar decimaal kan worden omgezet.
Cumulatieve laserpuls Tijden Definitie: omdat het bereik van 16 bits binair getal 0 ~ 65535 is en de levensduur van de laserdetector een miljoen keer is, dus de overeengekomen laseremissietijden voor het veelvoud van het aantal van 20, is het bereik 0 ~ 1310700;
Lasermeetmodule Stroomtemperatuur: D7 -D0: Complement Expressie, Waardebereik -128 ℃ ~ +127 ℃.

Eén RS422 -interface, signaalniveau in lijn met Max488 -chip -eigenschappen. De interfacedefinitie wordt weergegeven in tabel 5:
